  6. SV7504

Merilnik vrtinčastega pretoka z zaslonom

SVK34XXX50KG/US-100

SV7504

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Zanesljivo zaznavanje pretoka in temperature medija
  • Natančni, linearizirani analogni izhod
  • Zaslon lahko za optimalno poravnavo zavrtite
  • Jasno čitljiv barvni zaslon s spremembo barve rdeča/zelena
  • Primerno za vodo, deionizirano vodo in hladilno vodo
  • ce
  • cul
Prenos
Technische Details
Območje uporabe
Uporaba za industrijsko uporabo
Mediji voda
Temperatura medija [°C] -10...90
Tlačna trdnost [bar] 12
Opomba o stopnji tlaka
do 40 °C
Električni podatki
Obratovalna napetost [V] 18...30 DC
Poraba toka [mA] < 30
Min. upor izolacije [MΩ] 100; (500 V DC)
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Zakasnitveni čas pripravljenosti [s] < 3
Vhodi/izhodi
Število vhodov in izhodov Število analognih izhodov: 2
Izhodi
Skupno število izhodov 2
Izhodni signal analogni signal
Število analognih izhodov 2
Analogni izhod toka [mA] 4...20
Maks. obremenitev [Ω] 500
Zaščita pred kratkim stikom da
Zaščita pred preobremenitvijo da
Območje merjenja/nastavitve
Merilno območje
5...100 l/min 0,3...6 m³/h
Območje prikaza
0...120 l/min 0...7,2 m³/h
Ločljivost
0.5 l/min 0.02 m³/h
Analogna začetna točka, ASP
0...80 l/min 0...4,8 m³/h
Analogna končna točka, AEP
20...100 l/min 1,2...6 m³/h
Merilna dinamika 1:20
Pomik
0,5 l/min 0,02 m³/h
Nadzor temperature
Merilno območje [°C] -10...90
Območje prikaza [°C] -30...110
Ločljivost [°C] 0,5
Analogna začetna točka [°C] -10...70
Analogna končna točka [°C] 10...90
v korakih po [°C] 0,5
Natančnost / odstopanja
Spremljanje pretoka
Natančnost (v merilnem območju) ± 2 % MEW
Natančnost ponavljanja ± 0,5 % MEW
Nadzor temperature
Natančnost [K] ± 1
Odzivni časi
Spremljanje pretoka
Vklopni čas [s] 1; (dAP = 0)
Blaženje za analogni izhod dAP [s] 0...5
Nadzor temperature
Reakcijska dinamika T05 / T09 [s] T09 = 6
Programska oprema/programiranje
Možnosti parametriranja Blaženje za analogni izhod dAA; Prikazni element
Pogoji okolja
Temperatura okolice [°C] 0...60
Opomba o temperaturi okolice
temperatura medija < 80 °C
temperatura medija < 90 °C: 0...50 °C
Skladiščna temperatura [°C] -20...80
Zaščita IP 65; IP 67
Dovoljenja/preverjanja
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odpornost na šoke
DIN EN 60068-2-27 5 g (11 ms)
Odpornost proti vibracijam
DIN EN 60068-2-6 z vodo / 10...50 Hz 1 mm
z vodo / 50...2000 Hz 2 g
MTTF [Let] 342
Odobritev UL
UL odobritev št. I002
Direktiva o tlačni opremi Praksa zvočnega inženiringa; uporablja se lahko za tekočine skupine 2; tekočine skupine 1 na zahtevo
Mehanski podatki
Teža [g] 486,5
Materiali nerjavno jeklo (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Material v stiku z medijem nerjavno jeklo (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Pritezni vrtilni moment [Nm] 30
Procesni priključek povezava z navojem Rc 3/4 notranji navoj DN20
Opombe
Opombe
MW = izmerjena vrednost
MEW = Končna vrednost merilnega območja
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12; Kontakti: pozlačeno
diagrami in grafikoni

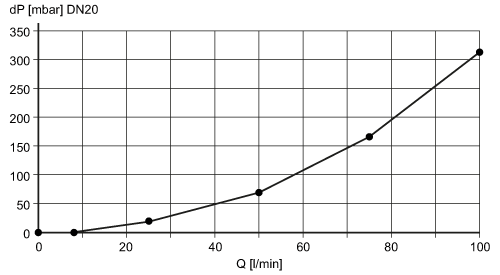

Padec tlaka
dP Padec tlaka
Q volumska količina pretoka
tlačna odpornost (bar)
