Ultrazvočni pretočni senzor

SU7000

SUR34HGBFRKG/W/US-100-IPF

Ultrazvočni pretočni senzor

SU7000

SUR34HGBFRKG/W/US-100-IPF

  • Natančno merjenje pretoka, porabe in temperature medija
  • Primerno za vodo, olja in raztopine glikola
  • Za namestitev v cevi
  • S preklopnim izhodom, analognim izhodom in impulznim izhodom
  • Jasno vidni 4-številčni LED zaslon
  • ce
  • ukca
  • cpa
  • cul
Značilnosti izdelka
Število vhodov in izhodov Število digitalnih izhodov: 2; Število analognih izhodov: 1
Merilno območje
0...50 l/min 0...3 m³/h
Procesni priključek povezava z navojem G 3/4 plosko tesnjenje
Območje uporabe
Posebna značilnost pozlačeni kontakti
Uporaba Totalizatorska funkcija; za industrijsko uporabo
Montaža Priključek na cevovod preko adapterja
Mediji voda; raztopine glikola; Hladilno mazalno sredstvo; olja
Opomba za medije
nizkoviskozna olja z viskoznostjo: 7...40 mm²/s (40 °C)
visokoviskozna olja z viskoznostjo: 30...68 mm²/s (40 °C)
Temperatura medija [°C] -10...80
Tlačna trdnost
16 bar 1,6 MPa
Električni podatki
Obratovalna napetost [V] 19...30 DC; (skladno s SELV/PELV)
Poraba toka [mA] 100
Min. upor izolacije [MΩ] 100; (500 V DC)
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Zakasnitveni čas pripravljenosti [s] 10
Vhodi/izhodi
Število vhodov in izhodov Število digitalnih izhodov: 2; Število analognih izhodov: 1
Vhodi
Vhodi ponastavitev števca
Izhodi
Skupno število izhodov 2
Izhodni signal preklopni signal; analogni signal; pulzni signal; (možnost konfiguracije)
Električna izvedba PNP/NPN
Število digitalnih izhodov 2
Funkcija izhoda vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V] 2
Stopnja trajnega toka preklopnega izhoda DC [mA] 250; (na izhod)
Število analognih izhodov 1
Analogni izhod toka [mA] 4...20; (prilagodljivo)
Maks. obremenitev [Ω] 500
Analogni izhod napetosti [V] 0...10; (prilagodljivo)
Min. obremenilni upor [Ω] 2000
Impulzni izhod Števec količine pretoka
Zaščita pred kratkim stikom da
Vrsta zaščite pred kratkim stikom impulzno
Zaščita pred preobremenitvijo da
Območje merjenja/nastavitve
Merilno območje
0...50 l/min 0...3 m³/h
Območje prikaza
0...60 l/min 0...3,6 m³/h
Ločljivost
0,1 l/min 0,005 m³/h
Točka nastavitve SP
0,1...50 l/min 0,005...3 m³/h
Točka ponastavitve rP
0...49,9 l/min 0...2,995 m³/h
Analogna začetna točka, ASP
0...40 l/min 0...2,4 m³/h
Analogna končna točka, AEP
10...50 l/min 0,6...3 m³/h
Maks. stopnja pretoka
60 l/min 3,6 m³/h
Pomik
0,1 l/min 0,005 m³/h
Spremljanje kakovosti volumskega pretoka
Vrednost impulza 0,1 l...1 000 000 m³
Dolžina impulza [s] 0,05...2
Nadzor temperature
Merilno območje [°C] -10...80
Ločljivost [°C] 0,2
Točka nastavitve SP [°C] -9,8...80
Točka ponastavitve rP [°C] -10...79,8
Analogna začetna točka [°C] -10...62
Analogna končna točka [°C] 8...80
V korakih po [°C] 0,2
Natančnost / odstopanja
Spremljanje pretoka
Natančnost (v merilnem območju) voda: < ± (3 % MW + 0,2 % MEW); glikol (35 %), olje (viskoznost 68 mm²/s pri 40 °C): < ± (5 % MW + 0,5 % MEW)
Natančnost ponavljanja 0,1 l/min; 6 l/h; 0,006 m³/h
Nadzor temperature
Natančnost [K] ± 3 (Q > 1 l/min)
Odzivni časi
Spremljanje pretoka
Vklopni čas [s] 0,25; (dAP = 0)
Nastavljiv zakasnitveni čas dS, dr [s] 0...50
Procesna vrednost vlaženja dAP [s] 0...1
Nadzor temperature
Reakcijska dinamika T05 / T09 [s] T09 = 70 (Q > 5 l/min); (voda)
Programska oprema/programiranje
Možnosti parametriranja Spremljanje pretoka; merilnik količine; predizbiralnik; Nadzor temperature
Pogoji okolja
Temperatura okolice [°C] -10...60
Skladiščna temperatura [°C] -25...80
Zaščita IP 67
Dovoljenja/preverjanja
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF sevano 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV
EN 61000-4-6 VF prevoden 10 V
Odobritev CPA
številka modela 001US
razred natančnosti 3
največja dovoljena napaka -
Q (min) 0,5 m³/h
Q (t) -
Q (max) 3 m³/h
Odpornost na šoke
DIN IEC 68-2-27 20 g (11 ms)
Odpornost proti vibracijam
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [Let] 175
Direktiva o tlačni opremi Dobra inženirska praksa; uporablja se lahko za tekočine skupine 2; tekočine skupine 1 na zahtevo
Mehanski podatki
Teža [g] 1551,5
Materiali ohišje: AlMgSi0,5 eloksirano; Tesnilo: FKM; PA 6.6; pokrivna folija: PA
Material v stiku z medijem nerjavno jeklo (1.4404 / 316L); FKM; PES; Centellen 200
Procesni priključek povezava z navojem G 3/4 plosko tesnjenje
Prikazi/upravljalni elementi
Prikaz
Prikazni element 6 x LED, zeleno (l/min, m³/h, l, m³, 10³, °C)
stikalno stanje 2 x LED, rumeno
izmerjene vrednosti alfanumerični zaslon, 4 znaki
programiranje alfanumerični zaslon, 4 znaki
Pribor
V sklopu dobave
tesnila: 2, Centellen
Dodatki (izbirno)
adapter za cev: 1 x R1/2, legirano jeklo, E40178
adapter za cev: 1 x R1/2, medenina, E40151
Opombe
Opombe
MW = izmerjena vrednost
MEW = Končna vrednost merilnega območja
tesnjenje: samo z vključenimi Centellen tesnili
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12; kodiranje: A; Oblikovano telo: medenina, s ploščo iz optalloya; Kontakti: pozlačeno
diagrami in grafikoni

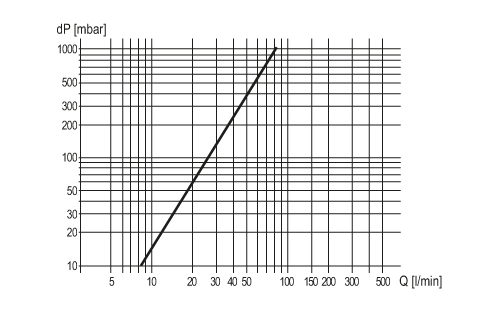

Padec tlaka
dP Padec tlaka
Q volumska količina pretoka
