SM9404

Magnetno-induktivni senzor pretoka

Name: SM9404
Brand: ifm
SKU: SM9404
Price: 875.70 EUR

SM9404

SMK32XGX50KG/US-100

Magnetno-induktivni senzor pretoka

SM9404

SMK32XGX50KG/US-100

Natančno merjenje pretoka, porabe in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
Z dvema natančnima analognima izhodoma
Jasno vidni 4-številčni LED zaslon

Značilnosti izdelka

Število vhodov in izhodov

Število analognih izhodov: 2

Merilno območje

5...300 l/min

0,3...18 m³/h

80...4755 gph

1,3...79,3 gpm

Procesni priključek

povezava z navojem Rc 1 1/2 notranji navoj DN40

Območje uporabe

Posebna značilnost

pozlačeni kontakti

Uporaba

zaznavanje prazne cevi; za industrijsko uporabo

Mediji

Prevodni tekoči mediji; voda; mediji na vodni bazi

Opomba za medije

prevodnost: ≥ 20 µS/cm

viskoznost: < 70 mm²/s (40 °C)

Temperatura medija

-10...90 °C

14...194 °F

Tlačna trdnost [bar]

Tlačna trdnost [MPa]

1,6

Tlačna trdnost [psi]

232

Električni podatki

Obratovalna napetost [V]	18...32 DC; (skladno s SELV/PELV)
Poraba toka [mA]	< 150
Zaščitni razred	III
Zaščita pred obratno polarnostjo	da
Zakasnitveni čas pripravljenosti [s]	5

Vhodi/izhodi

Število vhodov in izhodov	Število analognih izhodov: 2

Izhodi

Skupno število izhodov	2
Izhodni signal	analogni signal
Število analognih izhodov	2
Analogni izhod toka [mA]	4...20; (≤ 22 mA; prilagodljivo)
Maks. obremenitev [Ω]	500

Območje merjenja/nastavitve

Merilno območje

5...300 l/min

0,3...18 m³/h

80...4755 gph

1,3...79,3 gpm

Območje prikaza

-360...360 l/min

-21,6...21,6 m³/h

-5705...5705 gph

-95,1...95,1 gpm

Ločljivost

0,5 l/min

0,02 m³/h

5 gph

0,1 gpm

Analogna začetna točka, ASP

0...240 l/min

0...14,4 m³/h

0...3800 gph

0...63,4 gpm

Analogna končna točka, AEP

60...300 l/min

3,6...18 m³/h

955...4755 gph

15,9...79,3 gpm

Prekinitev nizkega pretoka LFC

< 15 l/min

< 0,9 m³/h

< 240 gph

< 4 gpm

Pomik

0,5 l/min

0,02 m³/h

5 gph

0,1 gpm

Merilna dinamika

1:60

Nadzor temperature

Merilno območje

-20...80 °C

-4...176 °F

Območje prikaza

-40...100 °C

-40...212 °F

Ločljivost

0,2 °C

0,5 °F

Analogna začetna točka

-20...60 °C

-4...140 °F

Analogna končna točka

0...80 °C

32...176 °F

V korakih po

0,2 °C

0,5 °F

Natančnost / odstopanja

Spremljanje pretoka

Natančnost (v merilnem območju)	± (0,8 % MW + 0,5 % MEW)
Natančnost ponavljanja	± 0,2% MEW

Nadzor temperature

Temperaturni zdrs	± 0,0333 °C / K; ± 0,0599 °F / K
Natančnost [K]	± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)

Odzivni časi

Spremljanje pretoka

Vklopni čas [s]	0,35; (dAP = 0)
Procesna vrednost vlaženja dAP [s]	0...5

Nadzor temperature

Reakcijska dinamika T05 / T09 [s]	T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)

Programska oprema/programiranje

Možnosti parametriranja	zaslon je mogoče deaktivirati; Prikazni element; zaznavanje prazne cevi

Pogoji okolja

Temperatura okolice

-10...60 °C

14...140 °F

Skladiščna temperatura

-25...80 °C

-13...176 °F

Zaščita

IP 65; IP 67

Dovoljenja/preverjanja

EMC

DIN EN 60947-5-9

Odobritev CPA

številka modela	003MI
razred natančnosti	-
največja dovoljena napaka	± 1,5 % FS
Q (min)	0,3 m³/h
Q (t)	-
Q (max)	18 m³/h
Temperatura medija	-10...70 °C
Temperatura medija	14...158 °F

Odpornost na šoke

DIN EN 60068-2-27

20 g (11 ms)

Odpornost proti vibracijam

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [Let]

Odobritev UL

UL odobritev št.

I009

Direktiva o tlačni opremi

Dobra inženirska praksa; uporablja se lahko za tekočine skupine 2; tekočine skupine 1 na zahtevo

Mehanski podatki

Teža [g]	2741,5
Materiali	nerjavno jeklo (1.4404 / 316L); nerjavno jeklo (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U
Material v stiku z medijem	nerjavno jeklo (1.4404 / 316L); nerjavno jeklo (1.4571/316Ti ); PEEK; FKM
Procesni priključek	povezava z navojem Rc 1 1/2 notranji navoj DN40

Prikazi/upravljalni elementi

Prikaz

Prikazni element	6 x LED, zeleno (l/min, m³/h, gpm, gph, °C, °F)
prikazovalnik funkcije	1 x LED, rumeno (10³)
izmerjene vrednosti	alfanumerični zaslon, 4 znaki
programiranje	alfanumerični zaslon, 4 znaki

Prikazni element

l/min; m³/h; gpm; gph; °C; °F

Pribor

V sklopu dobave

Nalepka

Opombe

MW = izmerjena vrednost

MEW = Končna vrednost merilnega območja

Embalažna enota

1 Kosov

Električni priključek

Priključek	Spojnik: 1 x M12; kodiranje: A; Kontakti: pozlačeno

diagrami in grafikoni

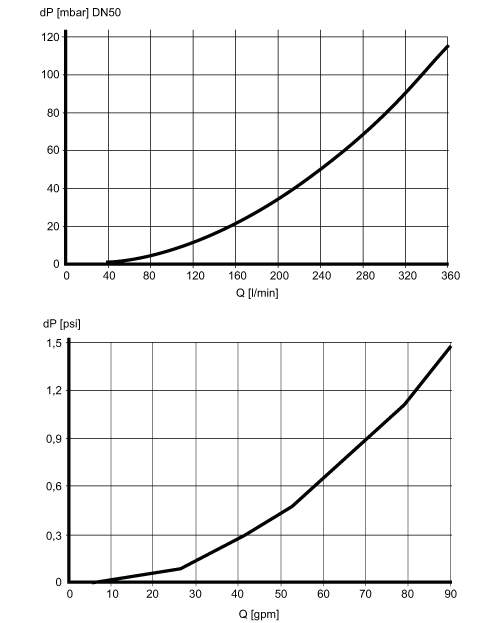

Padec tlaka

dP	Padec tlaka
Q	volumska količina pretoka

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — SM9404-00 — 02.08.2023 —
