Magnetno-induktivni senzor pretoka

Name: SM9001
Brand: ifm
SKU: SM9001
Price: 862.10 EUR

SM9001

SMR21XGXFRKG/US

Magnetno-induktivni senzor pretoka

SM9001

SMR21XGXFRKG/US

Natančno merjenje pretoka, porabe in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
Natančno zaznavanje prazne cevi
S preklopnim izhodom, analognim izhodom in impulznim izhodom
Jasno vidni 4-številčni LED zaslon

Priročno delovanje prek gumbov ali nastavljanja parametrov prek IO-Linka

Značilnosti izdelka

Število vhodov in izhodov

Število digitalnih izhodov: 2; Število analognih izhodov: 1

Merilno območje

80...4800 gph

1,3...80 gpm

Procesni priključek

povezava z navojem G 2 DN50 plosko tesnjenje

Območje uporabe

Posebna značilnost

pozlačeni kontakti

Uporaba

Totalizatorska funkcija; zaznavanje prazne cevi; za industrijsko uporabo

Montaža

Priključek na cevovod preko adapterja

Mediji

Prevodni tekoči mediji; voda; mediji na vodni bazi

Opomba za medije

prevodnost: ≥ 20 µS/cm

viskoznost: < 70 mm²/s (40 °C)

Temperatura medija [°F]

14...194

Tlačna trdnost [bar]

MAWP (za uporabo skladno s CRN) [bar]

Električni podatki

Obratovalna napetost [V]	18...32 DC; (skladno s SELV/PELV)
Poraba toka [mA]	< 150
Zaščitni razred	III
Zaščita pred obratno polarnostjo	da
Zakasnitveni čas pripravljenosti [s]	5

Vhodi/izhodi

Število vhodov in izhodov	Število digitalnih izhodov: 2; Število analognih izhodov: 1

Vhodi

Vhodi	ponastavitev števca

Izhodi

Skupno število izhodov	2
Izhodni signal	preklopni signal; analogni signal; pulzni signal; signal frekvence; IO-Link; (možnost konfiguracije)
Električna izvedba	PNP/NPN
Število digitalnih izhodov	2
Funkcija izhoda	vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V]	2
Stopnja trajnega toka preklopnega izhoda DC [mA]	250; (na izhod)
Število analognih izhodov	1
Analogni izhod toka [mA]	4...20; (prilagodljivo)
Maks. obremenitev [Ω]	500
Analogni izhod napetosti [V]	0...10; (prilagodljivo)
Min. obremenilni upor [Ω]	2000
Impulzni izhod	Števec količine pretoka
Zaščita pred kratkim stikom	da
Vrsta zaščite pred kratkim stikom	impulzno
Zaščita pred preobremenitvijo	da
Frekvenca izhoda [Hz]	0,1...10000

Območje merjenja/nastavitve

Merilno območje

80...4800 gph

1,3...80 gpm

Območje prikaza

-5760...5760 gph

-96...96 gpm

Ločljivost

5 gph

0,1 gpm

Točka nastavitve SP

105...4800 gph

1,7...80 gpm

Točka ponastavitve rP

80...4775 gph

1,3...79,6 gpm

Analogna začetna točka, ASP

0...3840 gph

0...64 gpm

Analogna končna točka, AEP

960...4800 gph

16...80 gpm

Prekinitev nizkega pretoka LFC

< 240 gph

< 4 gpm

Pomik

5 gph

0,1 gpm

Merilna dinamika

1:60

Spremljanje kakovosti volumskega pretoka

Vrednost impulza	0,02...80 E06 gal
V korakih po	0,02 gal
Dolžina impulza [s]	0,016...2

Nadzor temperature

Merilno območje [°F]	-4...176
Območje prikaza [°F]	-40...212
Ločljivost [°F]	0,5
Točka nastavitve SP [°F]	-2...176
Točka ponastavitve rP [°F]	-3...175
Analogna začetna točka [°F]	-4...140
Analogna končna točka [°F]	32...176
V korakih po [°F]	0,5

Natančnost / odstopanja

Spremljanje pretoka

Natančnost (v merilnem območju)	± (0,8 % MW + 0,5 % MEW)
Natančnost ponavljanja	± 0,2% MEW

Nadzor temperature

Temperaturni zdrs	± 0,0185 °F / K
Natančnost [K]	± 1 (77 °F; Q > 4 gpm)

Odzivni časi

Spremljanje pretoka

Vklopni čas [s]	0,35; (dAP = 0)
Nastavljiv zakasnitveni čas dS, dr [s]	0...50
Procesna vrednost vlaženja dAP [s]	0...5

Nadzor temperature

Reakcijska dinamika T05 / T09 [s]	T09 = 3 (Q > 4 gpm)

Programska oprema/programiranje

Možnosti parametriranja	Spremljanje pretoka; merilnik količine; predizbiralnik; Nadzor temperature; histereza/okno; vklopni kontakt / izklopni kontakt; logika preklopa; izhodni tok/napetost/frekvenca/impulz; Čas začetne premostitve; zaslon je mogoče deaktivirati; Prikazni element; zaznavanje prazne cevi

Vmesniki

Komunikacijski vmesnik

IO-Link

Vrsta prenosa

COM2 (38,4 kBaud)

IO-Link - revizija

1.1

Standard SDCI

IEC 61131-9 CDV

Profili

Smart Sensor: Process Data Variable; Device Identification

SIO-način

Potreben razred glavnega vhoda

Analogni procesni podatki

Binarni procesni podatki

Min. čas procesnega cikla [ms]

Podprta DeviceID-ji

Način obratovanja	ID naprave
default	392

Pogoji okolja

Temperatura okolice [°F]	14...140
Skladiščna temperatura [°F]	-13...176
Zaščita	IP 65; IP 67

Dovoljenja/preverjanja

EMC

DIN EN 60947-5-9

Odpornost na šoke

DIN EN 60068-2-27

20 g (11 ms)

Odpornost proti vibracijam

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [Let]

Odobritev UL

UL odobritev št.	I008
Številka datoteke UL	E174189

Direktiva o tlačni opremi

Dobra inženirska praksa; uporablja se lahko za tekočine skupine 2; tekočine skupine 1 na zahtevo

Mehanski podatki

Teža [g]	26
Materiali	nerjavno jeklo (1.4404 / 316L); nerjavno jeklo (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U
Material v stiku z medijem	nerjavno jeklo (1.4404 / 316L); nerjavno jeklo (1.4571/316Ti ); PEEK; Centellen; FKM
Procesni priključek	povezava z navojem G 2 DN50 plosko tesnjenje

Prikazi/upravljalni elementi

Prikaz

Prikazni element	6 x LED, zeleno (gpm, gph, gal, °F, 10³, 1000 x 10³)
stikalno stanje	2 x LED, rumeno
izmerjene vrednosti	alfanumerični zaslon, 4 znaki
programiranje	alfanumerični zaslon, 4 znaki

Pribor

V sklopu dobave

tesnila: 2, Centellen

Nalepka

Opombe

MW = izmerjena vrednost

MEW = Končna vrednost merilnega območja

Embalažna enota

1 Kosov

Električni priključek

Priključek	Spojnik: 1 x M12; kodiranje: A; Kontakti: pozlačeno

diagrami in grafikoni

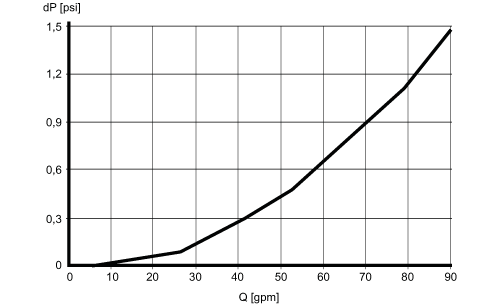

Padec tlaka

dP	Padec tlaka
Q	volumska količina pretoka

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — SM9001-01 — 10.01.2024 —
