Magnetno-induktivni senzor pretoka

Name: SM8001
Brand: ifm
SKU: SM8001
Price: 819.40 EUR

SM8001

SMR11GGXFRKG/US-100

Magnetno-induktivni senzor pretoka

SM8001

SMR11GGXFRKG/US-100

Natančno merjenje pretoka, porabe in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
S preklopnim izhodom, analognim izhodom in impulznim izhodom
Jasno vidni 4-številčni LED zaslon

Priročno delovanje prek gumbov ali nastavljanja parametrov prek IO-Linka

Značilnosti izdelka

Število vhodov in izhodov

Število digitalnih izhodov: 2; Število analognih izhodov: 1

Merilno območje

6...1584 gph

0,1...26,4 gpm

Procesni priključek

povezava z navojem G 1 DN25 plosko tesnjenje

Območje uporabe

Posebna značilnost

pozlačeni kontakti

Uporaba

Totalizatorska funkcija; za industrijsko uporabo

Montaža

Priključek na cevovod preko adapterja

Mediji

Prevodni tekoči mediji; voda; mediji na vodni bazi

Opomba za medije

prevodnost: ≥ 20 µS/cm

viskoznost: < 70 mm²/s (40 °C)

Temperatura medija [°F]

14...158

Tlačna trdnost [bar]

Tlačna trdnost [psi]

232

MAWP (za uporabo skladno s CRN) [bar]

11,2

Električni podatki

Obratovalna napetost [V]	18...30 DC; (skladno s SELV/PELV)
Poraba toka [mA]	95; (24 V)
Zaščitni razred	III
Zaščita pred obratno polarnostjo	da
Zakasnitveni čas pripravljenosti [s]	5

Vhodi/izhodi

Število vhodov in izhodov	Število digitalnih izhodov: 2; Število analognih izhodov: 1

Vhodi

Vhodi	ponastavitev števca

Izhodi

Skupno število izhodov	2
Izhodni signal	preklopni signal; analogni signal; pulzni signal; IO-Link; (možnost konfiguracije)
Električna izvedba	PNP/NPN
Število digitalnih izhodov	2
Funkcija izhoda	vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V]	2
Stopnja trajnega toka preklopnega izhoda DC [mA]	200
Število analognih izhodov	1
Analogni izhod toka [mA]	4...20; (prilagodljivo)
Maks. obremenitev [Ω]	500
Analogni izhod napetosti [V]	0...10; (prilagodljivo)
Min. obremenilni upor [Ω]	2000
Impulzni izhod	Števec količine pretoka
Zaščita pred kratkim stikom	da
Vrsta zaščite pred kratkim stikom	impulzno
Zaščita pred preobremenitvijo	da

Območje merjenja/nastavitve

Merilno območje

6...1584 gph

0,1...26,4 gpm

Območje prikaza

-1902...1902 gph

-31,7...31,7 gpm

Ločljivost

2 gph

0,05 gpm

Točka nastavitve SP

14...1586 gph

0,25...26,4 gpm

Točka ponastavitve rP

6...1578 gph

0,1...26,25 gpm

Analogna začetna točka, ASP

0...1272 gph

0...21,2 gpm

Analogna končna točka, AEP

312...1586 gph

5,2...26,4 gpm

Pomik

2 gph

0,05 gpm

Spremljanje kakovosti volumskega pretoka

Vrednost impulza	0,01...100 000 000 gal
Dolžina impulza [s]	0,0025...2

Nadzor temperature

Merilno območje [°F]	-4...176
Ločljivost [°F]	0,5
Točka nastavitve SP [°F]	-2,5...176
Točka ponastavitve rP [°F]	-3,5...175
Analogna začetna točka [°F]	-4...140,5
Analogna končna točka [°F]	31,5...176
V korakih po [°F]	0,5

Natančnost / odstopanja

Spremljanje pretoka

Natančnost (v merilnem območju)	± (0,8 % MW + 0,5 % MEW)
Natančnost ponavljanja	± 0,2% MEW

Nadzor temperature

Natančnost [K]	± 2,5 (Q > 0,26 gpm)

Odzivni časi

Spremljanje pretoka

Vklopni čas [s]	0,15; (dAP = 0, T19)
Nastavljiv zakasnitveni čas dS, dr [s]	0...50
Procesna vrednost vlaženja dAP [s]	0...5

Nadzor temperature

Reakcijska dinamika T05 / T09 [s]	T09 = 20 (Q > 0,26 gpm)

Programska oprema/programiranje

Možnosti parametriranja	Spremljanje pretoka; merilnik količine; predizbiralnik; Nadzor temperature; histereza/okno; vklopni kontakt / izklopni kontakt; logika preklopa; izhodni tok/napetost/impulz; Čas začetne premostitve; zaslon je mogoče deaktivirati; Prikazni element

Vmesniki

Komunikacijski vmesnik

IO-Link

Vrsta prenosa

COM2 (38,4 kBaud)

IO-Link - revizija

1.1

Standard SDCI

IEC 61131-9

Profili

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO-način

Potreben razred glavnega vhoda

Analogni procesni podatki

Binarni procesni podatki

Min. čas procesnega cikla [ms]

Podprta DeviceID-ji

Način obratovanja	ID naprave
default	576

Pogoji okolja

Temperatura okolice [°F]	14...140
Skladiščna temperatura [°F]	-13...176
Zaščita	IP 67

Dovoljenja/preverjanja

EMC

DIN EN 60947-5-9

Odpornost na šoke

DIN IEC 68-2-27

20 g (11 ms)

Odpornost proti vibracijam

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [Let]

145

Direktiva o tlačni opremi

Dobra inženirska praksa; uporablja se lahko za tekočine skupine 2; tekočine skupine 1 na zahtevo

Mehanski podatki

Teža [g]	26
Materiali	nerjavno jeklo (1.4404 / 316L); PBT-GF20; PC; FKM; TPE
Material v stiku z medijem	nerjavno jeklo (1.4404 / 316L); PEEK; FKM
Procesni priključek	povezava z navojem G 1 DN25 plosko tesnjenje

Prikazi/upravljalni elementi

Prikaz

Prikazni element	6 x LED, zeleno (gpm, gph, gal, °F, 10³, 1000 x 10³)
stikalno stanje	2 x LED, rumeno
izmerjene vrednosti	alfanumerični zaslon, 4 znaki
programiranje	alfanumerični zaslon, 4 znaki

Opombe

MW = izmerjena vrednost

MEW = Končna vrednost merilnega območja

Embalažna enota

1 Kosov

Električni priključek

Priključek	Spojnik: 1 x M12; kodiranje: A; Kontakti: pozlačeno

diagrami in grafikoni

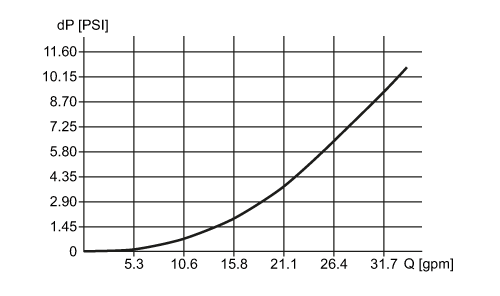

Padec tlaka

dP	Padec tlaka
Q	volumska količina pretoka
