Magnetno-induktivni senzor pretoka

SMR21XGXFRKG/US

SM0510

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Natančno merjenje pretoka, porabe in temperature medija
  • Visoka natančnost, ponovljivost in dinamika merjenja
  • Za uporabo v krogotokih za vodno hlajenje
  • S preklopnim izhodom, analognim izhodom in impulznim izhodom
  • Jasno vidni 4-številčni LED zaslon
  • ce
  • eac
  • cul
  • iolink
Prenos
Technische Details
Območje uporabe
Uporaba Totalizatorska funkcija; zaznavanje prazne cevi; za industrijsko uporabo
Montaža Priključek na cevovod preko adapterja
Mediji Prevodni tekoči mediji; voda; mediji na vodni bazi
Opomba za medije
prevodnost: ≥ 20 µS/cm
viskoznost: < 70 mm²/s (40 °C)
Temperatura medija [°C] -10...70
Tlačna trdnost [bar] 16
Električni podatki
Obratovalna napetost [V] 18...32 DC; (skladno z EN 50178 SELV/PELV)
Poraba toka [mA] < 150
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Zakasnitveni čas pripravljenosti [s] 5
Vhodi/izhodi
Število vhodov in izhodov Število digitalnih izhodov: 2; Število analognih izhodov: 1
Vhodi
Vhodi ponastavitev števca
Izhodi
Skupno število izhodov 2
Izhodni signal preklopni signal; analogni signal; pulzni signal; signal frekvence; IO-Link; (možnost konfiguracije)
Električna izvedba PNP/NPN
Število digitalnih izhodov 2
Funkcija izhoda vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V] 2
Stopnja trajnega toka preklopnega izhoda DC [mA] 250; (na izhod)
Število analognih izhodov 1
Analogni izhod toka [mA] 4...20; (prilagodljivo)
Maks. obremenitev [Ω] 500
Analogni izhod napetosti [V] 0...10; (prilagodljivo)
Min. obremenilni upor [Ω] 2000
Impulzni izhod Števec količine pretoka
Zaščita pred kratkim stikom da
Vrsta zaščite pred kratkim stikom impulzno
Zaščita pred preobremenitvijo da
Frekvenca izhoda [Hz] 0,1...10000
Območje merjenja/nastavitve
Merilno območje
5...900 l/min 0,3...54 m³/h
Območje prikaza
-920...920 l/min -55,2...55,2 m³/h
Ločljivost
1 l/min 0,05 m³/h
Točka nastavitve SP
10...900 l/min 0,55...54 m³/h
Točka ponastavitve rP
5...896 l/min 0,3...53,75 m³/h
Analogna začetna točka, ASP
0...720 l/min 0...43,2 m³/h
Analogna končna točka, AEP
180...900 l/min 10,8...54 m³/h
Prekinitev nizkega pretoka LFC
< 15 l/min < 0,9 m³/h
Pomik
1 l/min 0,05 m³/h
Merilna dinamika 1:180
Spremljanje kakovosti volumskega pretoka
Vrednost impulza 0,1 l...600 x 10³ m³
V korakih po 0,1 l
Dolžina impulza [s] 0,003...2
Nadzor temperature
Merilno območje [°C] -20...80
Območje prikaza [°C] -40...100
Ločljivost [°C] 0,2
Točka nastavitve SP [°C] -19,2...80
Točka ponastavitve rP [°C] -19,6...79,6
Analogna začetna točka [°C] -20...60
Analogna končna točka [°C] 0...80
V korakih po [°C] 0,2
Natančnost / odstopanja
Spremljanje pretoka
Natančnost (v merilnem območju) ± (0,8 % MW + 0,5 % MEW); (Q > 15 l/min; temperatura medija in delovna temperatura: 22 °C ± 4 K)
Natančnost ponavljanja ± 0,2% MEW
Nadzor temperature
Temperaturni zdrs ± 0,0333 °C / K
Natančnost [K] ± 1 (bei 25 °C, Q > 15 l/min)
Odzivni časi
Spremljanje pretoka
Vklopni čas [s] 0,35; (dAP = 0)
Nastavljiv zakasnitveni čas dS, dr [s] 0...50
Blaženje za analogni izhod dAP [s] 0...5
Nadzor temperature
Reakcijska dinamika T05 / T09 [s] T09 = 3 (Q > 15 l/min)
Programska oprema/programiranje
Možnosti parametriranja Spremljanje pretoka; merilnik količine; predizbiralnik; Nadzor temperature; histereza/okno; vklopni kontakt / izklopni kontakt; logika preklopa; izhodni tok/napetost/frekvenca/impulz; Čas začetne premostitve; zaslon je mogoče deaktivirati; Prikazni element; zaznavanje prazne cevi
Vmesniki
Komunikacijski vmesnik IO-Link
Vrsta prenosa COM2 (38,4 kBaud)
IO-Link - revizija 1.1
Standard SDCI IEC 61131-9 CDV
Identifikacijska oznaka naprave z IO-Link 509 d / 00 01 FD h
Profili Smart Sensor: Process Data Variable; Device Identification
SIO-način da
Potreben razred glavnega vhoda A
Analogni procesni podatki 3
Binarni procesni podatki 2
Min. čas procesnega cikla [ms] 5
Pogoji okolja
Temperatura okolice [°C] -10...60
Skladiščna temperatura [°C] -25...80
Zaščita IP 65; IP 67
Dovoljenja/preverjanja
EMC
DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF sevano 10 V/m
DIN EN 61000-4-4 Burst 2 kV
DIN EN 61000-4-5 Surge 1 kV
DIN EN 61000-4-6 VF prevoden 10 V
Odpornost na šoke
DIN EN 60068-2-27 20 g (11 ms)
Odpornost proti vibracijam
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Let] 77,9
Direktiva o tlačni opremi Praksa zvočnega inženiringa; uporablja se lahko za tekočine skupine 2; tekočine skupine 1 na zahtevo
Mehanski podatki
Teža [g] 3212
Materiali nerjavno jeklo (1.4404 / 316L); nerjavno jeklo (1.4571/316Ti ); PC; FKM; PBT-GF20; TPE-U
Material v stiku z medijem nerjavno jeklo (1.4404 / 316L); nerjavno jeklo (1.4571/316Ti ); PEEK; Hastelloy C-4 (2.4610); Centellen; FKM
Procesni priključek povezava z navojem G 2 DN50 plosko tesnjenje
Prikazi/upravljalni elementi
Prikaz
Prikazni element 6 x LED, zeleno (l/min, m³/h, l, m³, 10³, °C)
stikalno stanje 2 x LED, rumeno
izmerjene vrednosti alfanumerični zaslon, 4 znaki
programiranje alfanumerični zaslon, 4 znaki
Pribor
Dodatki (priloženi)
tesnila: 2, Centellen
Nalepka
Opombe
Opombe
MW = izmerjena vrednost
MEW = Končna vrednost merilnega območja
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12; Kontakti: pozlačeno
diagrami in grafikoni

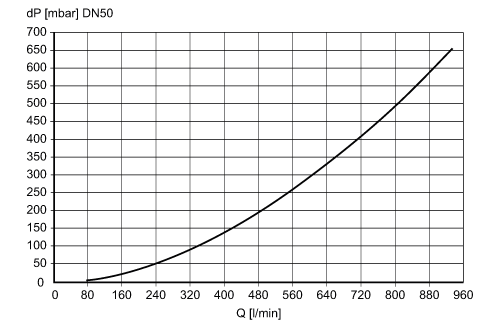

Padec tlaka
dP Padec tlaka
Q volumska količina pretoka

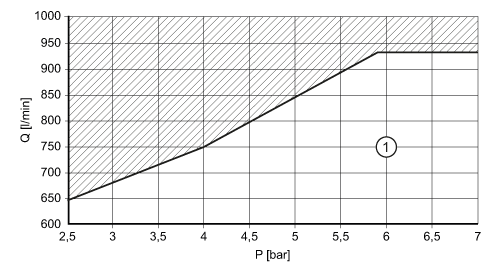

Kaviteta
1 delovno območje brez kavitet glejte navodila za delo
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — SM0510-00 — 08.05.2014 —
