Prenosniki pretoka s protipovratnim ventilom

SBY34HF010KG/US

SBY432

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Natančno zaznavanje pretoka v ceveh
  • Primerno za vodo, hladilne tekočine, olje in raztopine glikola
  • Natančno preprečevanje povratnega toka z zelo hitrim odzivnim časom
  • Natančni, linearizirani analogni izhod
  • Robustno ohišje z zelo visoko tlačno odpornostjo
  • ce
  • eac
  • cul
Prenos
Technische Details
Območje uporabe
Mediji Tekočine; voda; raztopine glikola; olja; Hladilno mazalno sredstvo
Temperatura medija [°C] -10...100
Tlačna trdnost [bar] 40
Električni podatki
Obratovalna napetost [V] 18...32 DC; (skladno s SELV/PELV)
Poraba toka [mA] < 35
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Izhodi
Izhodni signal analogni signal
Analogni izhod toka [mA] 4...20
Maks. obremenitev [Ω] 500
Zaščita pred kratkim stikom da
Zaščita pred preobremenitvijo da
Območje merjenja/nastavitve
Merilno območje [l/min] 0,3...15
Natančnost / odstopanja
Ponovljivost [% od končne vrednosti] 1
Merilna napaka [% od končne vrednosti] ± 5
Odzivni časi
Vklopni čas [s] < 0,01
Pogoji okolja
Temperatura okolice [°C] 0...60
Skladiščna temperatura [°C] -15...80
Zaščita IP 65; IP 67
Dovoljenja/preverjanja
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odpornost na šoke
DIN EN 60068-2-27 20 g (11 ms)
Odpornost proti vibracijam
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Let] 778
Mehanski podatki
Teža [g] 468
Materiali medenina kemično ponikljano; PP; nerjavno jeklo (1.4404 / 316L); aluminij eloksirano; PA
Material v stiku z medijem nerjavno jeklo (1.4401 / 316); medenina; medenina kemično ponikljano; PP; PPS; O-obroč: FKM
Procesni priključek Rp 3/4
Mehanski preklopni cikli 10 milijonov
Opombe
Opombe
Priporočilo Uporabite filtracijo z 200 mikroni
Vsi podatki se nanašajo na vodo (20 °C).
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12
diagrami in grafikoni

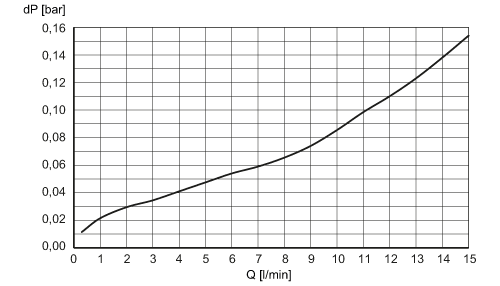

Padec tlaka
dP Padec tlaka
Q volumska količina pretoka
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — SBY432-00 — 06.05.2015 —
