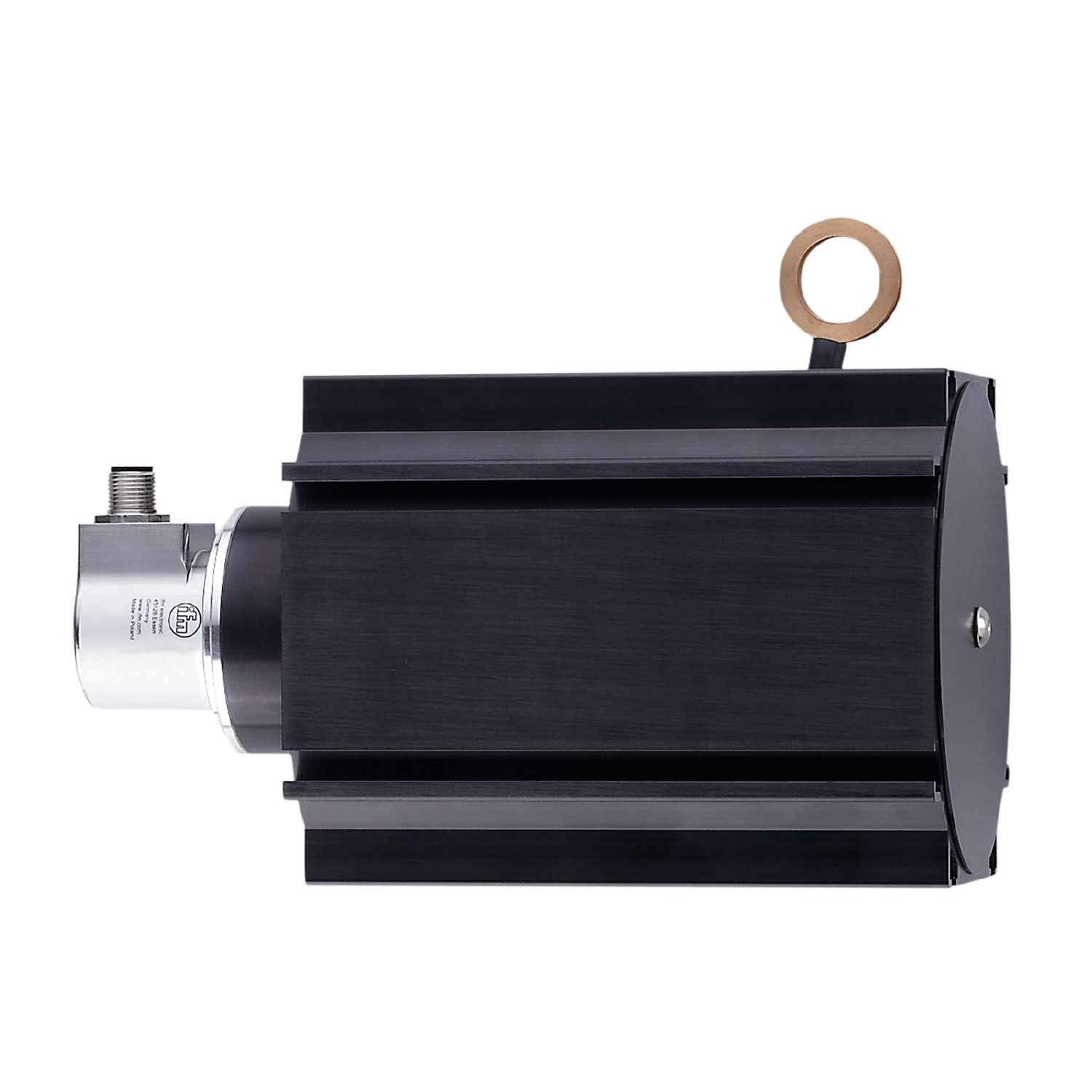

kodirnik z vlečno žico
RMS005
DRAW WIRE ENCODER
kodirnik z vlečno žico
RMS005
DRAW WIRE ENCODER
Značilnosti izdelka
| Ločljivost | 4096 koraki; 4096 obrati; 24 Bit |
|---|---|
| Komunikacijski vmesnik | CAN |
Območje uporabe
| Princip delovanja | absolutno |
|---|---|
| Sistem zaznavanja | magnetni |
| Uporaba | kodirnik |
Električni podatki
| Obratovalna napetost [V] | 9...30 DC |
|---|---|
| Poraba toka [mA] | 50...100 |
| Zaščitni razred | III |
| Zaščita pred obratno polarnostjo | da |
| Maks. čas zakasnitve ob vklopu [ms] | 500 |
| Čas usedanja [ms] | 32 |
Izhodi
| Dokaz kratkega stika | da |
|---|---|
| Koda | binarno |
Območje merjenja/nastavitve
| Ločljivost | 4096 koraki; 4096 obrati; 24 Bit |
|---|
Natančnost / odstopanja
| Natančnost ponavljanja | ± 0,001 % FSO |
|---|
Programska oprema/programiranje
| Možnosti parametriranja | parameter vodila CAN; razvrstitev; prednastavljeno; Baudna hitrost; Smer vitja; Node ID |
|---|
Vmesniki
| Komunikacijski vmesnik | CAN | ||
|---|---|---|---|
| Zapisnik | CANopen | ||
| Tovarniške nastavitve |
|
||
| Verzija | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
Pogoji okolja
| Temperatura okolice [°C] | -20...80 |
|---|---|
| Skladiščna temperatura [°C] | -20...80 |
| Maks. dopustna relativna vlažnost zraka [%] | 95; (kondenzacija ni dovoljena) |
| Zaščita | IP 64; (na ohišju: IP 65) |
Dovoljenja/preverjanja
| MTTF [Let] | 240 |
|---|
Mehanski podatki
| Teža [g] | 3684,5 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Materiali | ohišje: jeklo; žični boben: aluminij; plastika; žica: legirano jeklo prevlečeno s poliamidom | ||||||||||||
| Maks. dolžina merjenja [mm] | 10000 | ||||||||||||
| Obseg žičnega bobna [mm] | 315 | ||||||||||||
| Premer žice [mm] | 1 | ||||||||||||
| Povezava žice | Ø 20,2 mm; (očesce) | ||||||||||||
| Lastnosti žice |
|
Prikazi/upravljalni elementi
| Prikaz |
|
|---|
Električni priključek
| Spojnik: 1 x M12, lahko se uporablja radialno; kodiranje: A |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — RMS005-00 — 18.05.2020 —
RMS005 –
DRAW WIRE ENCODER
- 1
- očesce
Električni priključek
- 1 CAN_GND
- 2 VBBc
- 3 GND (PE)
- 4 CAN_High
- 5 CAN_Low
Spojnik: 1 x M12, lahko se uporablja radialno; kodiranje: A
