- OB5014
Ojačevalnik optičnih vodnikov
OB5014
OBF-FNKG/T/US-100
Ojačevalnik optičnih vodnikov
OB5014
OBF-FNKG/T/US-100
Izdelek ni več na voljo - arhivski vnos
Alternativni izdelki: OBF500 Primerjava izdelkov: OB5014 / OBF500 Pri izboru alternativnega izdelka in pribora upoštevajte morebitno odstopanje tehničnih podatkov!
Značilnosti izdelka
| Vrsta svetlobe | rdeča lučka |
|---|---|
| Ohišje | kvadrasto |
Območje uporabe
| Posebna značilnost | Funkcija preverjanja izhoda |
|---|
Električni podatki
| Obratovalna napetost [V] | 10...36 DC |
|---|---|
| Poraba toka [mA] | 35; ((36 V)) |
| Zaščitni razred | II |
| Zaščita pred obratno polarnostjo | da |
| Vrsta svetlobe | rdeča lučka |
| Valovna dolžina [nm] | 660 |
Izhodi
| Električna izvedba | NPN |
|---|---|
| Funkcija izhoda | nastavitev svetleje/temneje; (možnost parametriranja) |
| Maks. padec napetosti preklopnega izhoda DC [V] | 2,5 |
| Funkcija preverjanja izhoda | da |
| Maks. padec napetosti funkcije preverjanja izhoda [V] | 3,5 |
| Maks. obremenitveni tok za funkcijo preverjanja izhoda [mA] | 10 |
| Stopnja trajnega toka preklopnega izhoda DC [mA] | 100 |
| Preklopna frekvenca DC [Hz] | 500 |
| Zaščita pred kratkim stikom | da |
| Vrsta zaščite pred kratkim stikom | impulzno |
| Zaščita pred preobremenitvijo | da |
| Funkcija časa [s] | 0,002...0,09 |
Območje zaznavanja
| Doseg [m] | 0...1,2; (Senzor s skoznjim žarkom) |
|---|---|
| Doseg tipala [mm] | 0...70; (Razpršilno odbojni senzor) |
| Prilagodljivi razpon | da |
Pogoji okolja
| Temperatura okolice [°C] | -25...60 |
|---|---|
| Zaščita | IP 65 |
Dovoljenja/preverjanja
| EMC |
|
|---|
Mehanski podatki
| Ohišje | kvadrasto |
|---|---|
| Mere [mm] | 36 x 15 x 60 |
| Materiali | PPE spremenjeno |
Prikazi/upravljalni elementi
| Prikaz |
|
|---|
Opombe
| Opombe |
|
|||||
|---|---|---|---|---|---|---|
| Embalažna enota | 1 Kosov |
Električni priključek
| Priključek | Spojnik: 1 x M12; kodiranje: A |
|---|
diagrami in grafikoni
|

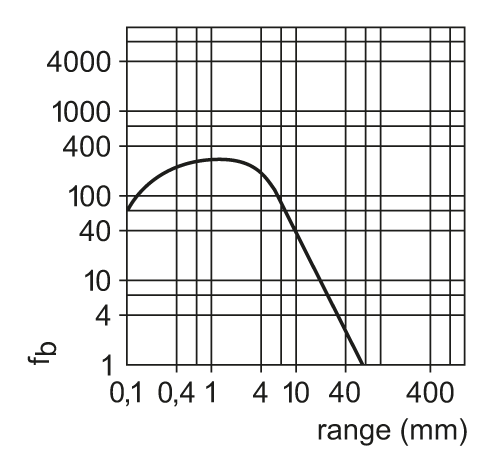

graf normiranega dobitka
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — OB5014-00 — 11.02.2009 —
OB5014 –
OBF-FNKG/T/US-100
- 1
- pritrditev na tirnico
- 2
- nastavitvene tipke
Električni priključek
Spojnik: 1 x M12; kodiranje: A
Priključek
- 2
- Funkcija preverjanja izhoda
