Značilnosti izdelka
Vrsta svetlobe | rdeča lučka |
---|---|
Ohišje | kvadrasto |
Območje uporabe
Posebna značilnost | polarizacijski filter; Funkcija preverjanja izhoda |
---|---|
Princip delovanja | Reflektorska svetlobna zapora |
Električni podatki
Obratovalna napetost [V] | 10...36 DC |
---|---|
Poraba toka [mA] | < 50 |
Zaščitni razred | II |
Zaščita pred obratno polarnostjo | da |
Vrsta svetlobe | rdeča lučka |
Valovna dolžina [nm] | 660 |
Izhodi
Električna izvedba | PNP/NPN |
---|---|
Funkcija izhoda | nastavitev svetleje/temneje; (programirljivo) |
Funkcija preverjanja izhoda | da |
Maks. obremenitveni tok za funkcijo preverjanja izhoda [mA] | 10 |
Stopnja trajnega toka preklopnega izhoda DC [mA] | 250 |
Maks. tokovna obremenitev v dvojnem izhodnem načinu [mA] | 100 |
Preklopna frekvenca DC [Hz] | 300 |
Zaščita pred kratkim stikom | da |
Vrsta zaščite pred kratkim stikom | impulzno |
Zaščita pred preobremenitvijo | da |
Območje zaznavanja
Doseg na prizmatični reflektor [m] | 0,2...8; (Prizmatični reflektor Ø 80 E20005) |
---|---|
Prilagodljivi razpon | da |
Maks. premer svetlobne točke [mm] | 420 |
Mere svetlobne točke se nanašajo na | pri maksimalnem dometu |
Na voljo polarizacijski filter | da |
Pogoji okolja
Temperatura okolice [°C] | -25...60 |
---|---|
Zaščita | IP 65 |
Dovoljenja/preverjanja
EMC |
|
||
---|---|---|---|
MTTF [Let] | 403 |
Mehanski podatki
Teža [g] | 286 | |
---|---|---|
Ohišje | kvadrasto | |
Mere [mm] | 90 x 30 x 70 | |
Materiali | PPO spremenjeno | |
Material optike |
|
|
Poravnava optike | stranska optika |
Prikazi/upravljalni elementi
Prikaz |
|
---|
Pribor
V sklopu dobave |
|
---|
Opombe
Embalažna enota | 1 Kosov |
---|
Električni priključek
Priključek | terminali: ...1,5 mm²; Kabelski tulec: Ø 4,5...10 mm; Kabelska uvodnica: M16 X 1,5 |
---|
diagrami in grafikoni

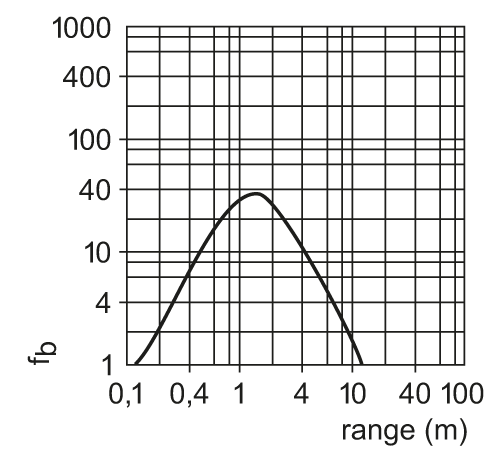

graf normiranega dobitka
|
|
---|
