Sprejemnik senzorja s skoznjim žarkom

O8E-DNKG/0,30M/AS/3P

O8E203

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Posebej majhno ohišje za uporabo, kjer je prostor omejen
  • Za zanesljivo zaznavanje položaja pri tehnologiji podajanja in rokovanja
  • Natančno zaznavanje zelo majhnih, zelo ploskih ali visoko odbojnih komponent
  • Pripravljeno za takojšnje delovanje zaradi fiksne nastavitve
  • Zelo veliko območje
  • ce
Prenos
Technische Details
Območje uporabe
Princip delovanja Senzor s skoznjim žarkom
Električni podatki
Obratovalna napetost [V] 10...30 DC
Poraba toka [mA] 15; ((24 V))
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Vrsta svetlobe rdeča lučka
Valovna dolžina [nm] 633
Izhodi
Električna izvedba NPN
Funkcija izhoda preklop temno
Maks. padec napetosti preklopnega izhoda DC [V] 2,5
Stopnja trajnega toka preklopnega izhoda DC [mA] 100
Preklopna frekvenca DC [Hz] 1000
Zaščita pred kratkim stikom da
Vrsta zaščite pred kratkim stikom impulzno
Območje zaznavanja
Oddajnik/sprejemnik sprejemnik
Doseg [m] < 3
Pogoji okolja
Temperatura okolice [°C] -25...60
Zaščita IP 65; IP 67
Dovoljenja/preverjanja
EMC
EN 60947-5-2
MTTF [Let] 1152
Mehanski podatki
Teža [g] 23,5
Ohišje kvadrasto
Mere [mm] 28,1 x 8,1 x 14,4
Materiali ohišje: ABS; nerjavno jeklo (1.4404 / 316L)
Material optike
PMMA
Poravnava optike stranska optika
Prikazi/upravljalni elementi
Prikaz
stikalno stanje 1 x LED, rumeno
obratovanje 1 x LED, zeleno
Opombe
Embalažna enota 1 Kosov
Električni priključek
Priključek Kabel: 0,3 m, PVC, črn, Ø 2,9 mm; 3 x 0,08 mm²
Priključek Spojnik: 1 x M8
diagrami in grafikoni

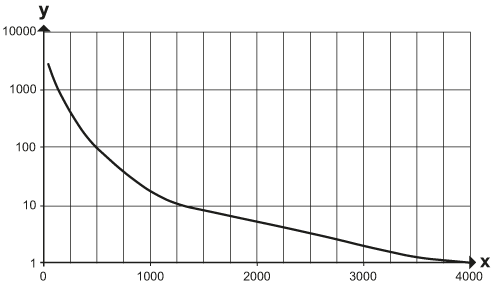

graf normiranega dobitka
x: Abstand [mm]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — O8E203-00 — 28.02.2017 —
