Sprejemnik senzorja s skoznjim žarkom

O6ELFPKG/AS/4P

O6E702

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • ce
  • cul
  • iolink
Prenos
Technische Details
Območje uporabe
Princip delovanja Senzor s skoznjim žarkom
Električni podatki
Obratovalna napetost [V] 10...30 DC
Poraba toka [mA] 13; (24 V)
Zaščitni razred III
Odpornost na napačno polarnost da
Vrsta svetlobe rdeča lučka
Valovna dolžina [nm] 650
Izhodi
Električna izvedba PNP
Funkcija izhoda nastavitev svetleje/temneje; (preklopno)
Maks. padec napetosti preklopnega izhoda DC [V] 2,5
Stopnja trajnega toka preklopnega izhoda DC [mA] 100
Preklopna frekvenca DC [Hz] 1000
Vrsta zaščite pred kratkim stikom impulzno
Območje zaznavanja
Oddajnik/sprejemnik sprejemnik
Doseg [m] 15
Premer najmanjšega zaznavnega predmeta [mm] 7; (15 m)
Vmesniki
Komunikacijski vmesnik IO-Link
Vrsta prenosa COM2 (38,4 kBaud)
IO-Link - revizija 1.1
Standard SDCI IEC 61131-9
Identifikacijska oznaka naprave z IO-Link 524d / 00020C h
Profili Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel
SIO-način da
Potreben razred glavnega vhoda A
Pogoji okolja
Temperatura okolice [°C] -10...60
Zaščita IP 65; IP 67
Dovoljenja/preverjanja
EMC
EN 60947-5-2
Laserski zaščitni razred 1
Opombe o zaščiti pred laserjem
Pozor: Laserska svetloba
razred laserja: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Skladno z 21 CFR 1040, razen za odstopanja skladno z Obvestilom o laserjih št. 50 z datumom junij 2007.
MTTF [Let] 1168
Mehanski podatki
Teža [g] 18
Ohišje kvadrasto
Mere [mm] 46 x 13 x 21
Materiali ohišje: ABS; PPSU; Tesnilo: EPDM
Material optike
PMMA
Poravnava optike stranska optika
Pritezni vrtilni moment [Nm] 0,5; (pritrdilni vijaki)
Prikazi/upravljalni elementi
Prikaz
stikalno stanje 1 x LED, rumeno
obratovanje 1 x LED, zeleno
Opombe
Opombe
obratovalna napetost "supply class 2" v skladu s cULus
Embalažna enota 1 Kosov
Električni priključek
Spojnik: 1 x M8

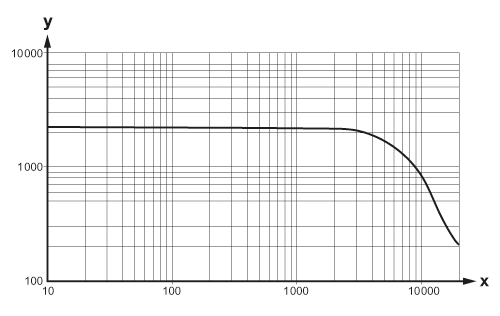

diagrami in grafikoni

x: Abstand [mm]
y: Funktionsreservefaktor
