Zunanja osvetljava
O2D931
Dome Light 80 CY RD/ US
Zunanja osvetljava
O2D931
Dome Light 80 CY RD/ US
- Homogena svetloba v štirih različnih barvah
- Možnost izbire kombinacije dveh barv: bela/infrardeča ali cian/rdeča
- Štiri osvetljene segmente je mogoče spremljati ločeno
- Trajna svetloba ali impulzno delovanje s 4-krat več svetlobe
- Zunanja krmilna enota ni potrebna
{{ifmVariantName}}
| Značilnosti izdelka | |||||||
|---|---|---|---|---|---|---|---|
| Vrsta svetlobe | rdeča lučka; cian svetloba | ||||||
| Območje uporabe | |||||||
| Osvetljeno polje [mm] | 80 x 80 | ||||||
| Izvedba | Kupola | ||||||
| Način obratovanja | običajna intenzivnost svetlobe (možno trajno delovanje); visoka intenzivnost svetlobe (impulzna) | ||||||
| Električni podatki | |||||||
| Obratovalna napetost [V] | 24 DC | ||||||
| Poraba toka [mA] | Način obratovanja "trajno delovanje": 375; Način obratovanja "visoka učinkovitost": 2130 | ||||||
| Zaščitni razred | III; (PELV) | ||||||
| Vrsta svetlobe | rdeča lučka; cian svetloba | ||||||
| Vhodi/izhodi | |||||||
| Število vhodov in izhodov | Število digitalnih vhodov: 1 | ||||||
| Vhodi | |||||||
| Sprožilec | 24 V PNP/NPN; zunanje | ||||||
| Število digitalnih vhodov | 1 | ||||||
| Pogoji okolja | |||||||
| Temperatura okolice [°C] | -10...40 | ||||||
| Skladiščna temperatura [°C] | -20...60 | ||||||
| Zaščita | IP 65 | ||||||
| Dovoljenja/preverjanja | |||||||
| Fotobiološka varnost | skupina tveganja 1; (DIN EN 62471) | ||||||
| Mehanski podatki | |||||||
| Teža [g] | 512,05 | ||||||
| Mere [mm] | 193 x 136 x 75 | ||||||
| Materiali | ohišje: aluminij črno eloksirano; Pokrov: ABS | ||||||
| Pritezni vrtilni moment [Nm] | 0,5...1,5 | ||||||
| Prikazi/upravljalni elementi | |||||||
| Prikaz |
|
||||||
| Opombe | |||||||
| Embalažna enota | 1 Kosov | ||||||
| Električni priključek - Parametriranje | |||||||
| Spojnik: M12; kodiranje: A | |||||||
| Električni priključek - oskrba z napetostjo | |||||||
| Spojnik: M12; kodiranje: A | |||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — O2D931-00 —
|
|||||||

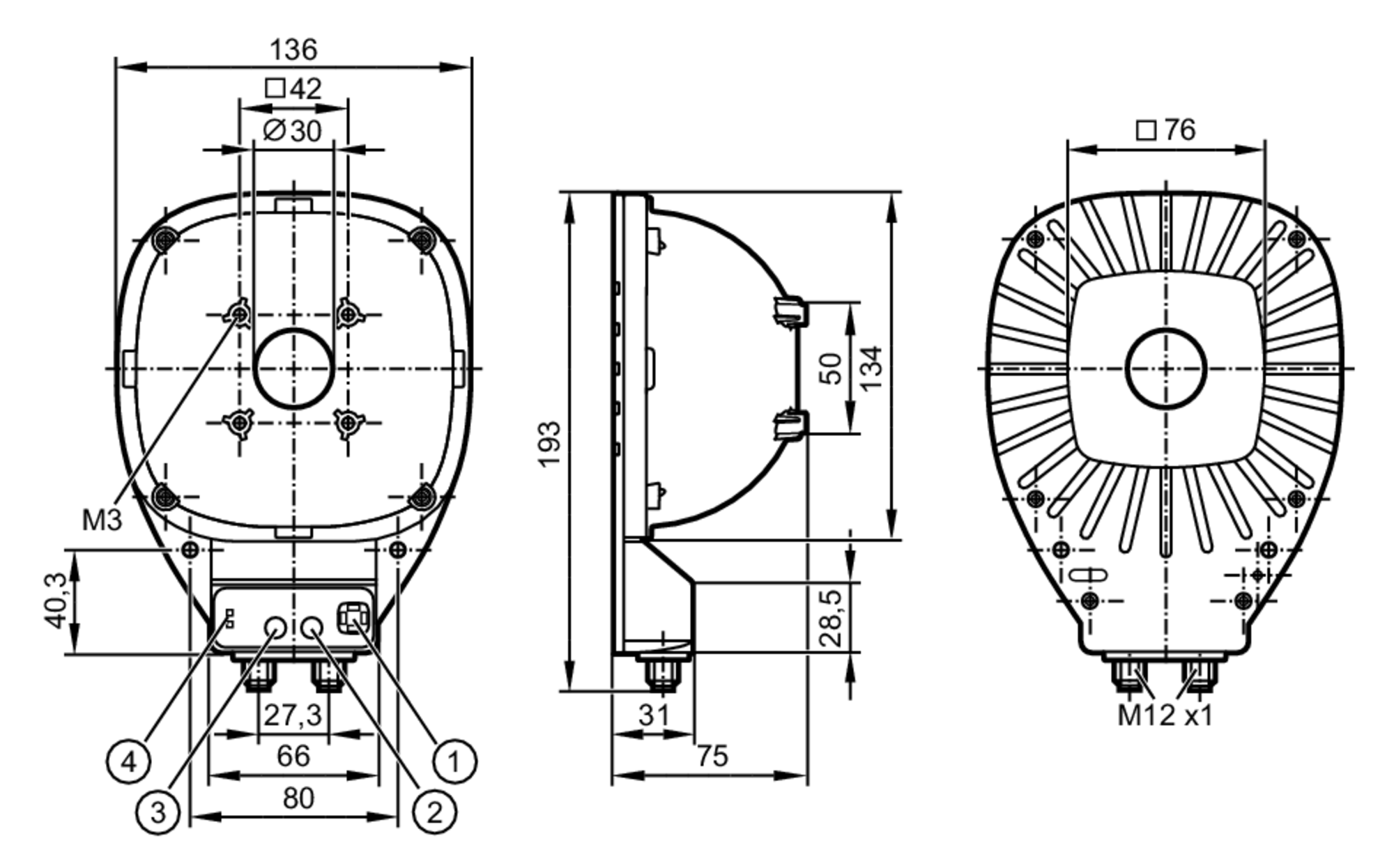

O2D931 –
Dome Light 80 CY RD/ US
- 1
- LED segment
- 2
- tipka Segment
- 3
- tipka Colour
- 4
- LED stanje obratovanja
Električni priključek - Parametriranje
- 1:
- Način obratovanja "visoka učinkovitost"
- 2:
- barva 2
- 3:
- GND
- 4:
- LED segment 1
- 5:
- LED segment 2
- 6:
- LED segment 3
- 7:
- LED segment 4
- 8:
- deaktivacija gumbov
Spojnik: M12; kodiranje: A
Električni priključek - oskrba z napetostjo
- 1:
- U+
- 2:
- vhod sprožilca NPN
- 3:
- GND
- 4:
- vhod sprožilca PNP
- 5:
- zatemnjevalnik
Spojnik: M12; kodiranje: A
