Tlačno odporni senzor položaja za hidravlične cilindre

MFB4002BCPKG/B/AM/500/US

MFH209

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Za povratne informacije o položaju na hidravličnih cilindrih
  • Tlačna odpornost do 500 barov
  • Kovinsko zaznavni čelni del za težke pogoje
  • Visok porušitveni tlak
  • Življenjska doba več kot 10 milijonov tlačnih ciklov
  • ce
  • eac
  • cul
Prenos
Technische Details
Območje uporabe
Uporaba hidravlični cilindri
Mediji zaznava železove kovine
Min. porušitveni tlak [bar] 2000
Tlačna trdnost [bar] 500
Električni podatki
Obratovalna napetost [V] 10...36 DC
Poraba toka [mA] < 23
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Izhodi
Električna izvedba PNP
Funkcija izhoda vklopni kontakt / izklopni kontakt
Maks. padec napetosti preklopnega izhoda DC [V] 1,6
Maks. uhajavi tok [mA] 0,1
Stopnja trajnega toka preklopnega izhoda DC [mA] 100
Preklopna frekvenca DC [Hz] 1000
Zaščita pred kratkim stikom da
Vrsta zaščite pred kratkim stikom impulzno
Zaščita pred preobremenitvijo da
Območje zaznavanja
Preklopna razdalja [mm] 1,8
Natančnost / odstopanja
Histereza [% Sr] < 10
Zdrs preklopne točke [% Sr] 10
Ponovljivost [% Sr] 10
Pogoji okolja
Največji tlak [bar] 1000
Temperatura okolice [°C] -25...120
Zaščita IP 65; IP 68; IP 69K
Dovoljenja/preverjanja
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF sevano 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 VF prevoden 10 V
EN 55011 razred B
DIN ISO 11452-5 100 V/m
Odpornost na vibracije
EN 60068-2-6 Fc 20 g 50 ciklov čiščenja na frekvenco; 1 oktava na minuto v 3 oseh / 10...3000 Hz -20...50 °C
Odpornost na šoke
EN 60068-2-27 Ea 100 g 11 ms polsinus; 3 udarcev v vsaki smeri 3 koordinatnih osi / -40...85 °C
EN 60068-2-27 Ea 40 g 6 ms; 4000 udarcev v vsaki smeri 3 koordinatnih osi / -20...50 °C
MTTF [Let] 2006
Odobritev UL
UL odobritev št. C009
Mehanski podatki
Teža [g] 30,7
Ohišje Izvedba navoja
Vrsta montaže vezilno vgradno
Mere [mm] M12 x 1 / L = 60
Oznaka navoja M12 x 1
Materiali ohišje: legirano jeklo; O-obroč: FKM; podporni obroč: PTFE
Pritezni vrtilni moment [Nm] < 25
Povsem kovinsko ohišje da
Pribor
Dodatki (priloženi)
zaskočne matice: 1
Opombe
Embalažna enota 1 Kosov
Električni priključek - vtič
Priključek Spojnik: 1 x M12
diagrami in grafikoni

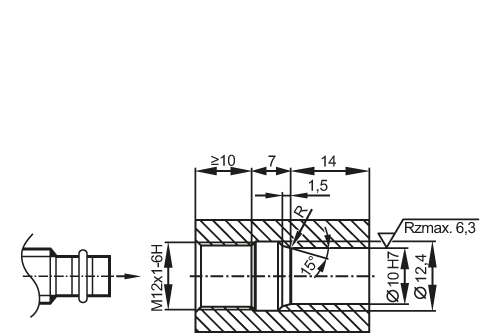

Montaža
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — MFH209-00 — 08.04.2016 —
