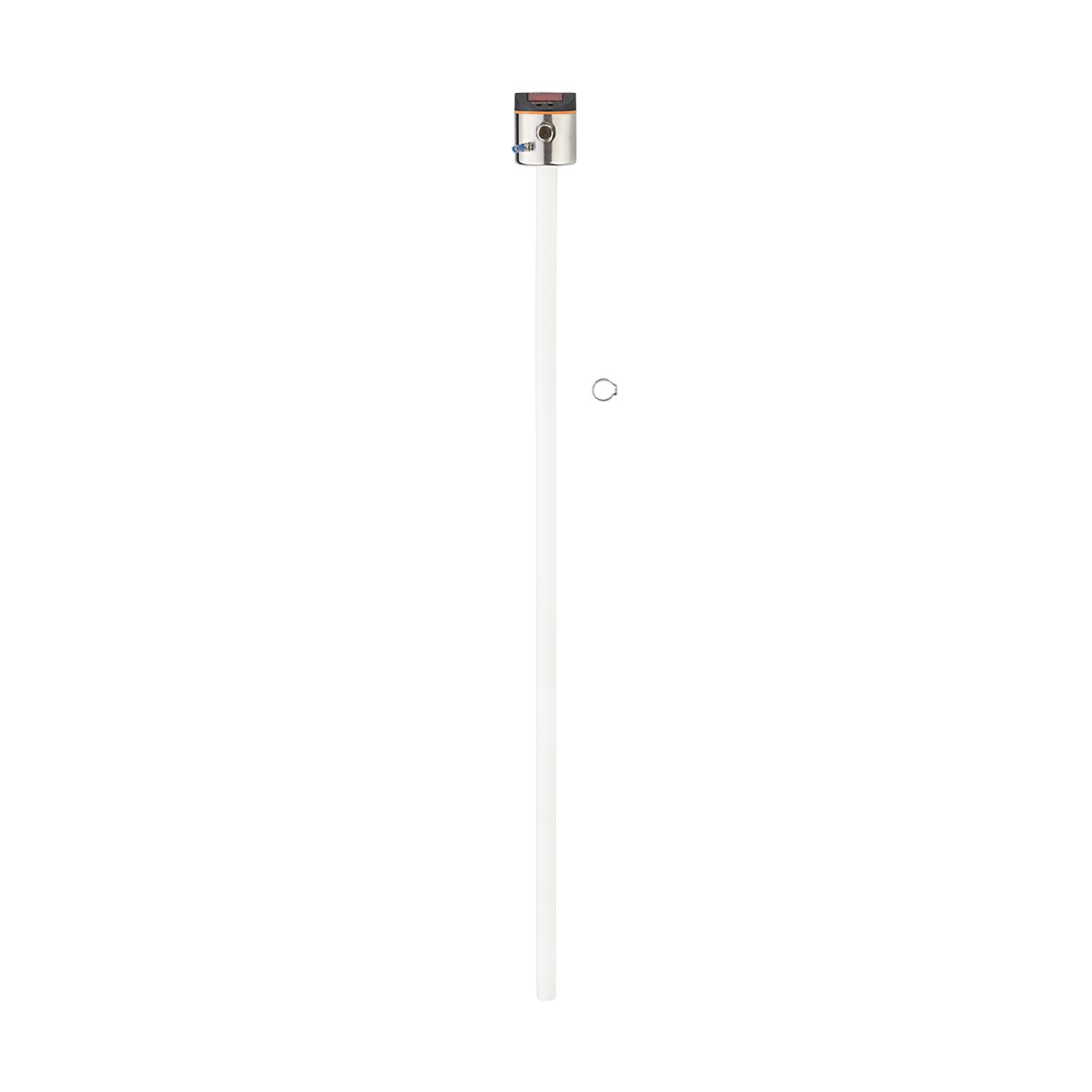

Elektronski senzor nivoja polnjenja

Name: LK3124
Brand: ifm
SKU: LK3124
Price: 489.70 EUR

LK3124

LK0728B-B-00KLPKG/US

Elektronski senzor nivoja polnjenja

LK3124

LK0728B-B-00KLPKG/US

Za zanesljivi nadzor ravni v rezervoarjih in vsebnikih
Primerno za vodo, olja in hladilna sredstva
Jasno vidni 4-številčni LED zaslon

Priročno delovanje prek gumbov ali nastavljanja parametrov prek IO-Linka

Značilnosti izdelka

Število vhodov in izhodov	Število digitalnih izhodov: 1; Število analognih izhodov: 1
Tovarniška nastavitev	vodna hladilna sredstva; voda; medij, podoben vodi
Dolžina tipala D [mm]	728

Območje uporabe

Posebna značilnost	pozlačeni kontakti
Mediji	vodna hladilna sredstva; olja; mediji na osnovi olja; voda; medij, podoben vodi
Dielektrična konstanta medija	> 2
Ni mogoče uporabiti za	izredno prevodni mediji; oprijemajoči mediji; granulati; Sipki materiali; kisline; lugi; prehrambna in klimatizacijska industrija
Maksimalna hitrost spremembe stopnje [mm/s]	300
Tlak v rezervoarju [bar]	0,5; (pri nameščanju z montažnimi pripomočki: E43001 - E43007, E43019)

Hladilno mazalno sredstvo

Temperatura medija [°C]	0...35; (s klimatsko cevjo E43102: 35...55 °C)

Olje

Temperatura medija [°C]	0...70
Kratki čas temperature medija [°C]	0...90; (< 1 h)

Voda

Temperatura medija [°C]	0...35; (s klimatsko cevjo E43102: 35...55 °C)

Električni podatki

Obratovalna napetost [V]	18...30 DC
Poraba toka [mA]	< 50
Zaščitni razred	III
Zaščita pred obratno polarnostjo	da
Zakasnitveni čas pripravljenosti [s]	< 3
Princip merjenja	kapacitivno

Vhodi/izhodi

Število vhodov in izhodov	Število digitalnih izhodov: 1; Število analognih izhodov: 1

Izhodi

Skupno število izhodov	2
Izhodni signal	preklopni signal; analogni signal; IO-Link
Električna izvedba	PNP/NPN
Število digitalnih izhodov	1
Funkcija izhoda	vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V]	2,5
Stopnja trajnega toka preklopnega izhoda DC [mA]	200
Število analognih izhodov	1
Analogni izhod toka [mA]	4...20, z možnostjo obrnitve
Maks. obremenitev [Ω]	500
Analogni izhod napetosti [V]	0...10, z možnostjo obrnitve
Min. obremenilni upor [Ω]	2000
Zaščita pred kratkim stikom	da
Vrsta zaščite pred kratkim stikom	termično, ritmično
Zaščita pred preobremenitvijo	da

Območje merjenja/nastavitve

Tovarniška nastavitev	vodna hladilna sredstva; voda; medij, podoben vodi
Dolžina tipala D [mm]	728
Aktivno območje A [mm]	585
Neaktivno območje I1 / I2 [mm]	104 / 39

Nastavitveno območje

Točka nastavitve SP [mm]	60...590
Točka ponastavitve rP [mm]	50...580
V korakih po [mm]	10
Referenčna točka OP [mm]	200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
Histereza, OP [mm]	4

Natančnost / odstopanja

Merilna napaka [% od končne vrednosti]	± 5
Natančnost ponavljanja	± 2
Ločljivost [mm]	5
Ni signala (napetost) [V]	0
Ni signala (tok) [mA]	4,0
Polni signal (napetost) [V]	10
Polni signala (tok) [mA]	20

Programska oprema/programiranje

Možnosti parametriranja	histereza/okno; vklopni kontakt / izklopni kontakt; logika preklopa; izhodni tok/napetost; položaj SP/rP; prilagoditev OP; izbira medija; nastavitev zamika; zamik vklopa/izklopa

Vmesniki

Komunikacijski vmesnik

IO-Link

Vrsta prenosa

COM2 (38,4 kBaud)

IO-Link - revizija

1.1

Standard SDCI

IEC 61131-9

Profili

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO-način

Potreben razred glavnega vhoda

Analogni procesni podatki

Binarni procesni podatki

Min. čas procesnega cikla [ms]

3,2

Podprta DeviceID-ji

Način obratovanja	ID naprave
default	651

Pogoji okolja

Temperatura okolice [°C]	0...60
Skladiščna temperatura [°C]	-25...80
Zaščita	IP 67

Dovoljenja/preverjanja

EMC

DIN EN 61000-6-4
DIN EN 61000-6-2

Odpornost na šoke

DIN EN 60068-2-29

15 g (11 ms)

Odpornost proti vibracijam

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [Let]

194

Mehanski podatki

Teža [g]	548,6
Mere [mm]	Ø 16
Materiali	nerjavno jeklo (1.4301 / 304); nerjavno jeklo (1.4404 / 316L); FKM; NBR; PBT; PC; PA; PP; TPV
Material v stiku z medijem	PP

Prikazi/upravljalni elementi

Prikaz

Prikazni element / ştatus	2 x LED, zeleno (cm, inch)
stikalno stanje	1 x LED, rumeno
izmerjene vrednosti	alfanumerični zaslon, 4 znaki
Parametriranje	alfanumerični zaslon, 4 znaki

Opombe

Embalažna enota	1 Kosov

Električni priključek

Priključek	Spojnik: 1 x M12; kodiranje: A; Kontakti: pozlačeno

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — LK3124-03 — 13.04.2023 —
