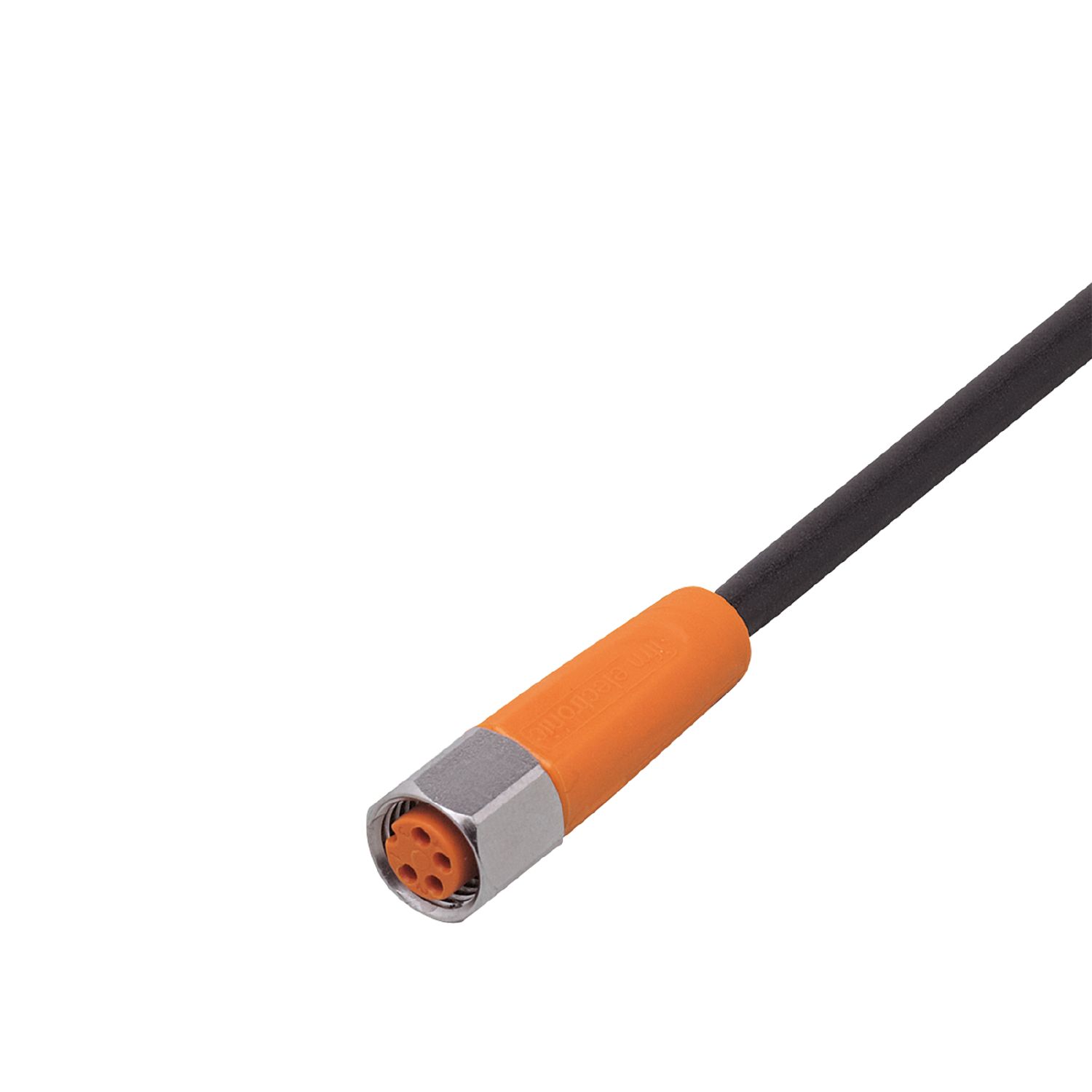

EVM028

Priključni kabel z vtičnico

ADOGF040VAS0002H04

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Za uporabo v premičnih strojih in zlasti v neugodnih industrijskih okoljih
  • Velik razpon delovne temperature in visoka stopnja zaščite
  • Odporno na vibracije in udarce zaradi sklopnega obroča z zaklepnim mehanizmom
  • Odpornost na hitra nihanja temperature in slano razpršilo
  • Odporno na olja in hladilna sredstva
  • cul
Prenos
Technische Details
Območje uporabe
Posebna značilnost brez silikona; Brez halogenov; pozlačeni kontakti; Primernost vlečne verige
Brez silikona da
Električni podatki
Obratovalna napetost [V] < 50 AC / < 60 DC
Zaščitni razred III
Maks. tokovna obremenitev, skupna [A] 3
Pogoji okolja
Temperatura okolice [°C] -25...90
Opomba o temperaturi okolice
cULus: ...80 °C
Temperatura okolja (premikanje) [°C] -25...90
Opomba o temperaturi okolice (premikanje)
cULus: ...80 °C
Zaščita IP 65; IP 67; IP 68; IP 69K
Dovoljenja/preverjanja
Odpornost na vibracije
EN 60068-2-6 Fc 20 g (10...3000 Hz) / -20 °C / 50 °C
50 ciklov čiščenja na frekvenco; 1 oktava na minuto v 3 oseh
Odpornost na šoke
EN 60068-2-27 Ea 100 g 11 ms polsinus; 6 udarcev v vsaki smeri vzdolž treh koordinatnih osi / -40 °C / 85 °C
Neprekinjena odpornost na udarce
EN 60068-2-29 Eb 40 g 6 ms; 4000 udarcev v vsaki smeri 3 koordinatnih osi / -20 °C / 50 °C
Hitre spremembe temperature
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 ciklov
Preizkus s pršenjem soli
EN 60068-2-52 Kb stopnja resnosti 5 (4 testni cikli)
Mehanski podatki
Teža [g] 55,6
Mere [mm] 10 x 10 x 31
Materiali ohišje: TPU oranžno; Tesnilo: FKM
Material slepe matice nerjavno jeklo (1.4404 / 316L)
Primernost vlečne verige da
Primernost vlečne verige
za elasticno upogljivost min. 10 x premer kabla
Hitrostni postopek max 3,3 m/s pri 5 m horizontalne dolzine in max. pospesek od 5m/s
Ciklos upogibanja > 5 Mio.
Torzijska trdnost ± 180 °/m
Opombe
Embalažna enota 1 Kosov
Električni priključek
Kabel: 2 m, PUR, Brez halogenov, črn, Ø 3,7 mm; 4 x 0,25 mm² (32 x Ø 0,1 mm )
Električni priključek - vtičnica
Priključek Spojnik: 1 x M8, ravno; Zaklep: nerjavno jeklo (1.4404 / 316L); Kontakti: pozlačeno; Pritezni vrtilni moment: 0,3...0,5 Nm
