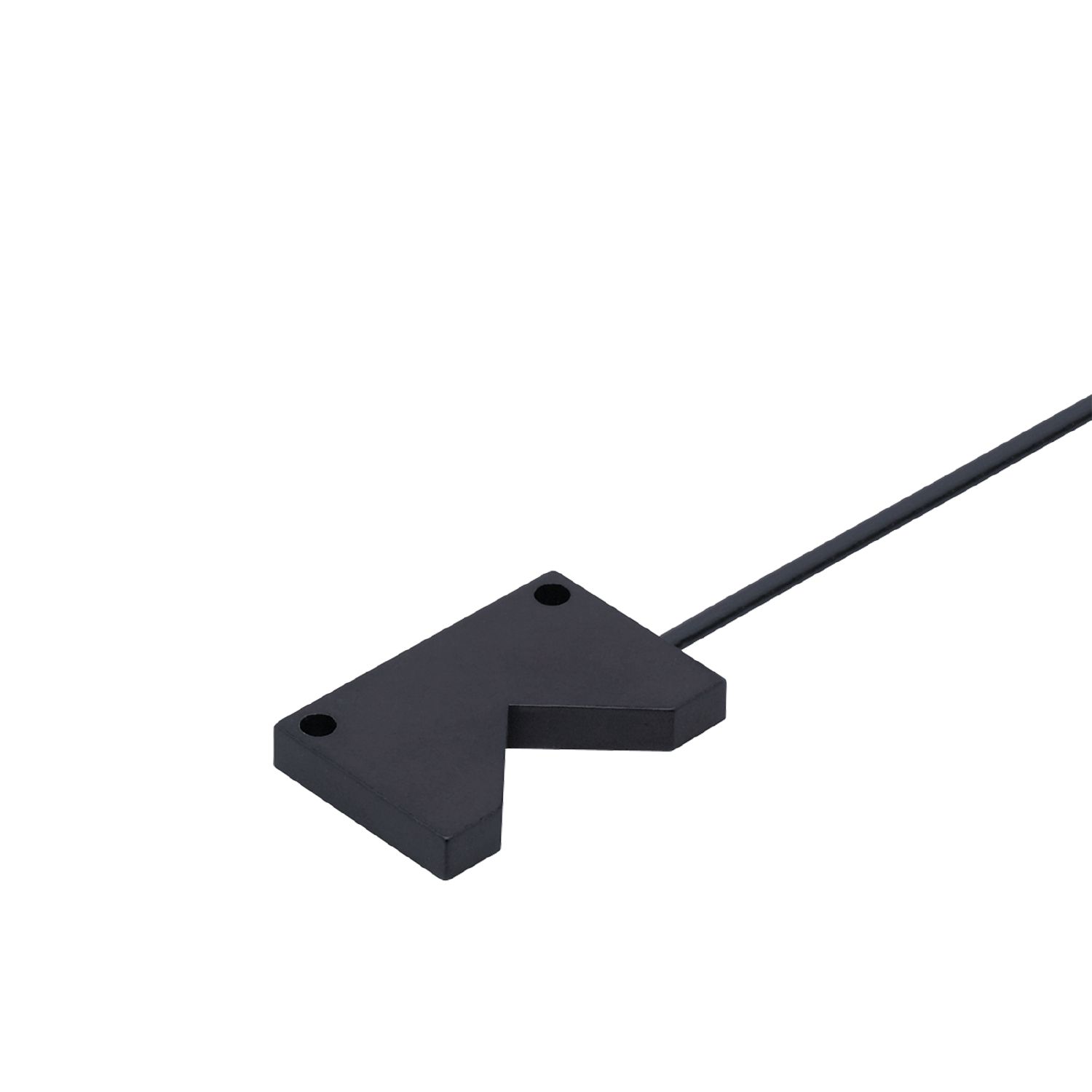

Razpršilno odbojni senzorji iz optičnih vlaken
E20756
FT-11-EPA-Q-/F2x1/2M
Razpršilno odbojni senzorji iz optičnih vlaken
E20756
FT-11-EPA-Q-/F2x1/2M
- Za namestitev na mestih z oteženim dostopom
- Delovanje kot razpršilno odbojni senzor
- Za uporabo na kratkih razdaljah
- Zanesljiva izključitev ozadja
- Zelo majhen radij upogibanja
Območje uporabe
| Posebna značilnost | Izključitev ozadja |
|---|---|
| Princip delovanja | Razpršilno odbojni senzor |
| Uporaba | Majhen radij upogibanja |
Območje zaznavanja
| Obseg ojačevalnika z optičnimi vlakni | OB50; OBF; OCF |
|---|---|
| Na voljo izključitev ozadja | da |
| Vrstna optična vlakna [mm] | 6 |
|---|
| Vrstna optična vlakna [mm] | 10 |
|---|
| Vrstna optična vlakna [mm] | 20 |
|---|
Pogoji okolja
| Temperatura okolice [°C] | -40...70 |
|---|
Mehanski podatki
| Teža [g] | 54 |
|---|---|
| Višina zaznavne glave [mm] | 5 |
| Širina zaznavne glave [mm] | 35 |
| Dolžina zaznavne glave [mm] | 23 |
| Dimenzije tipala [mm] | 5 x 35 x 23 |
| Celotna dolžina [mm] | 2000 |
| Minimalni upogibni polmer [mm] | 10 |
| Razpored vlaken |
|
| Premer jedra [mm] | 2 x 1 |
| Material vlaken | PMMA |
| Material vlaknaste glave | aluminij |
| Material vlaknaste cevke | PE |
Pribor
| Dodatki (izbirno) |
|
|---|
Opombe
| Embalažna enota | 1 Kosov |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — E20756-00 — 18.08.2022 —
E20756 –
FT-11-EPA-Q-/F2x1/2M
- 1
- Referenčni rob
