Preklopni del omrežja 24 V DC

PSU-2AC/24VDC-5A

DN4032

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Za regulirano napajanje krmilnikov, senzorjev, aktuatorjev in industrijske elektronike
  • Majhne izgube moči zaradi visoke učinkovitosti
  • Visoki čas predpomnjenja napajanja
  • Posebej prostorsko varčna zasnova
  • Visoke nadomestne zmogljivosti
  • ce
  • cul
  • cruus
Obsežni tehnični podatki v obliki pdf

Technische Details
Električni podatki
Frekvenca AC [Hz] 47...64
Toleranca obratovalne napetosti [%] 15...20
Nazivna napetost AC [V] < 400
Vhodna napetost AC [V] 380...480
Izhodna napetost DC [V] 24...28
Zaščitni razred I; (IEC 61140)
Prenapetostna zaščita da; (< 32 DC)
Izhodna napetost [V] nastavljivo; Izhodna napetost skladno s SELV, PELV
Maks. izhodni tok pri min. izhodni napetosti [A] 5
Maks. izhodni tok pri maks. izhodni napetosti [A] 4,3
Maks. izhodni tok pri min. izhodni napetosti [A] 6
Maks. izhodni tok pri maks. izhodni napetosti [A] 5,2
Izhodna moč (trajna) [W] 120
Izhodna moč (največja) [W] 144
Opomba o izhodni moči (največja)
≤ 45 °C dovoljeno neprekinjeno; > 45 °C < 1 minuto vsakih 10 minut
Močnostni dejavnik (nazivna napetost 400 V AC / 50 Hz) 0,45
Opomba o močnostnem dejavniku (nazivna napetost 400 V AC / 50 Hz)
s simetrično fazno napetostjo
Močnostni dejavnik (nazivna napetost 480 V AC / 50 Hz) 0,43
Opomba o močnostnem dejavniku (nazivna napetost 480 V AC / 50 Hz)
s simetrično fazno napetostjo
Rezerva elektrike [%] 20
Število izhodnih tokokrogov 1
Maks. preostalo valovanje [mV] 50
Največji tok ob vklopu (nazivna napetost 400 V AC / 60 Hz) [A] 4
Največji tok ob vklopu (nazivna napetost 480 V AC / 50 Hz) [A] 4
Omejitev dotekanja toka da
Učinkovitost (nazivna napetost 400 V AC / 60 Hz) [%] 90,4
Učinkovitost (nazivna napetost 480 V AC / 50 Hz) [%] 90
Zunanja zaščita vhoda ≤ B-6 A / ≤ C-3 A
Znižanje nazivnega toka [W/K] 3 (60...70 °C)
Čas predpomnjenja napajanja (nazivna napetost 400 V AC / 60 Hz) [ms] 27
Čas predpomnjenja napajanja (nazivna napetost 480 V AC / 50 Hz) [ms] 48
Vhodni tok (nazivna napetost 400 V AC / 60 Hz) [A] 0,75
Vhodni tok (nazivna napetost 480 V AC / 50 Hz) [A] 0,68
Izguba moči (nazivna napetost 400 V AC / 60 Hz) [W] 12,7
Izguba moči (nazivna napetost 480 V AC / 50 Hz) [W] 13,3
Zaščita pred povratnim podajanjem [V] 35
Izhodi
Dokaz kratkega stika da
Zaščita pred preobremenitvijo da
Karakteristike pri preobremenitvi konstanta izhodnega toka
Pogoji okolja
Temperatura okolice [°C] -25...70
Opomba o temperaturi okolice
upoštevajte prazen prostor za konvekcijo (glejte navodila za uporabo)
Skladiščna temperatura [°C] -40...85
Maks. dopustna relativna vlažnost zraka [%] 95; (IEC 60068-2-30)
Zaščita IP 20; (EN 60529)
Stopnja umazanosti 2; (IEC 62103: prevodna umazanija ni dovoljena)
Dovoljenja/preverjanja
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 razred A
Odpornost na vibracije
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Odpornost na šoke
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Popravek močnostnega dejavnika (PFC) izpolnjeno
Mehanski podatki
Teža [g] 607
Vrsta montaže tirnica; (TH35 (EN 60715))
Mere [mm] 124 x 40 x 122,5
Materiali jeklena pločevina
Prikazi/upravljalni elementi
Prikaz
DC-ok 1 LED
Opombe
Opombe
Serijska povezava izhodov velja le za identične enote do največ 150 V DC skupne napetosti
Embalažna enota 1 Kosov
Električni priključek
Priključek vijačne objemke:
diagrami in grafikoni

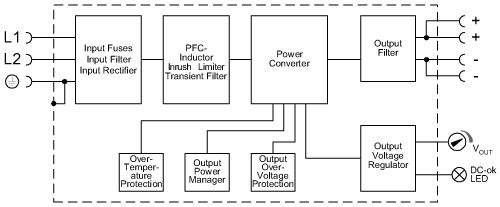

Blok diagram

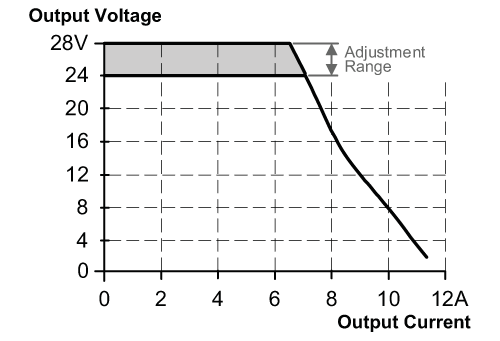

značilnosti izhoda

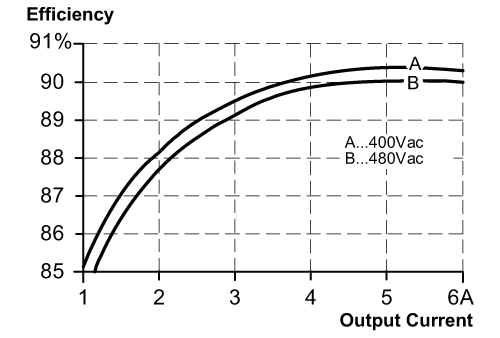

značilna krivulja za stopnjo učinkovitosti/izgubo moči

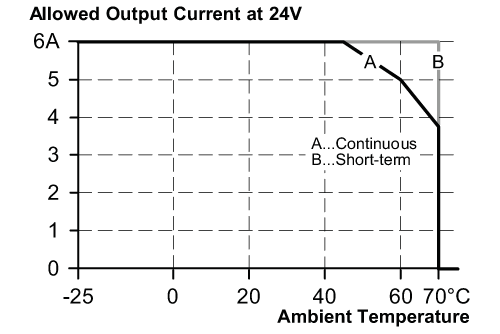

značilna črta za znižanje

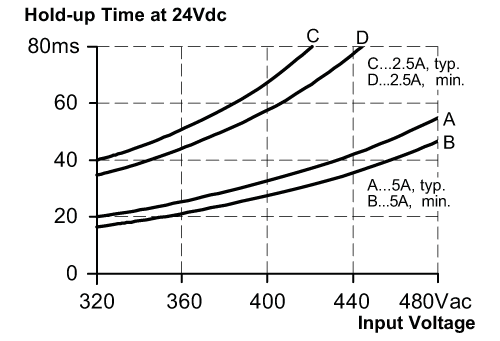

značilna črta za čas medpomnjenja napajanja
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — DN4032-00 — 07.03.2014 —
