Preklopni del omrežja 24 V DC

PSU-1AC/24VDC-20A

DN4014

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Za regulirano napajanje krmilnikov, senzorjev, aktuatorjev in industrijske elektronike
  • Majhne izgube moči zaradi visoke učinkovitosti
  • Visoki čas predpomnjenja napajanja
  • Posebej prostorsko varčna zasnova
  • Visoke nadomestne zmogljivosti
  • ce
  • cul
  • cruus
Obsežni tehnični podatki v obliki pdf

Technische Details
Električni podatki
Frekvenca AC [Hz] 47...64
Toleranca obratovalne napetosti [%] 15...10
Nazivna napetost AC [V] < 230
Vhodna napetost AC [V] 100...240
Izhodna napetost DC [V] 24...28
Zaščitni razred I; (IEC 61140)
Prenapetostna zaščita da; (< 32 DC)
Izhodna napetost [V] nastavljivo; Izhodna napetost skladno s SELV, PELV
Maks. izhodni tok pri min. izhodni napetosti [A] 20
Maks. izhodni tok pri maks. izhodni napetosti [A] 17,1
Maks. izhodni tok pri min. izhodni napetosti [A] 24
Maks. izhodni tok pri maks. izhodni napetosti [A] 20,6
Izhodna moč (trajna) [W] 480
Izhodna moč (največja) [W] 576
Opomba o izhodni moči (največja)
≤ 45 °C dovoljeno neprekinjeno; > 45 °C < 1 minuto vsakih 10 minut
Močnostni dejavnik (nazivna napetost 120 V AC / 60 Hz) 0,99
Močnostni dejavnik (nazivna napetost 230 V AC / 50 Hz) 0,95
Rezerva elektrike [%] 20
Število izhodnih tokokrogov 1
Maks. preostalo valovanje [mV] 50
Največji tok ob vklopu (nazivna napetost 120 V AC / 60 Hz) [A] 9
Največji tok ob vklopu (nazivna napetost 230 V AC / 50 Hz) [A] 7
Omejitev dotekanja toka da
Učinkovitost (nazivna napetost 120 V AC / 60 Hz) [%] 92,7
Učinkovitost (nazivna napetost 230 V AC / 50 Hz) [%] 94
Zunanja zaščita vhoda ≤ B-10 A / ≤ C-10 A
Znižanje nazivnega toka [W/K] 12 (60...70 °C)
Čas predpomnjenja napajanja (nazivna napetost 120 V AC / 60 Hz) [ms] 26
Čas predpomnjenja napajanja (nazivna napetost 230 V AC / 50 Hz) [ms] 26
Vhodni tok (nazivna napetost 120 V AC / 60 Hz) [A] 4,36
Vhodni tok (nazivna napetost 230 V AC / 50 Hz) [A] 2,33
Izguba moči (nazivna napetost 120 V AC / 60 Hz) [W] 37,8
Izguba moči (nazivna napetost 230 V AC / 50 Hz) [W] 30,6
Zaščita pred povratnim podajanjem [V] 35
Izhodi
Dokaz kratkega stika da
Zaščita pred preobremenitvijo da
Karakteristike pri preobremenitvi Hiccup Mode; V primeru preobremenitve/kratkega stika izhod izmenično dovaja elektriko neprekinjeno 2 s, nato pa se izklopi za 18 s.
Signal tipa DC-OK Relejni izhod
Zanesljivost signala DC OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Pogoji okolja
Temperatura okolice [°C] -25...70
Opomba o temperaturi okolice
upoštevajte prazen prostor za konvekcijo (glejte navodila za uporabo)
Skladiščna temperatura [°C] -40...85
Maks. dopustna relativna vlažnost zraka [%] 95; (IEC 60068-2-30)
Zaščita IP 20; (EN 60529)
Stopnja umazanosti 2; (IEC 62103: prevodna umazanija ni dovoljena)
Dovoljenja/preverjanja
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 razred A
Odpornost na vibracije
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Odpornost na šoke
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Popravek močnostnega dejavnika (PFC) izpolnjeno
Mehanski podatki
Teža [g] 1121,5
Vrsta montaže tirnica; (TH35 (EN 60715))
Mere [mm] 124 x 65 x 132,5
Materiali jeklena pločevina
Prikazi/upravljalni elementi
Prikaz
DC-ok 1 LED
Opombe
Opombe
Serijska povezava izhodov velja le za identične enote do največ 150 V DC skupne napetosti
Embalažna enota 1 Kosov
Električni priključek
Priključek vijačne objemke:
diagrami in grafikoni
Blok diagram

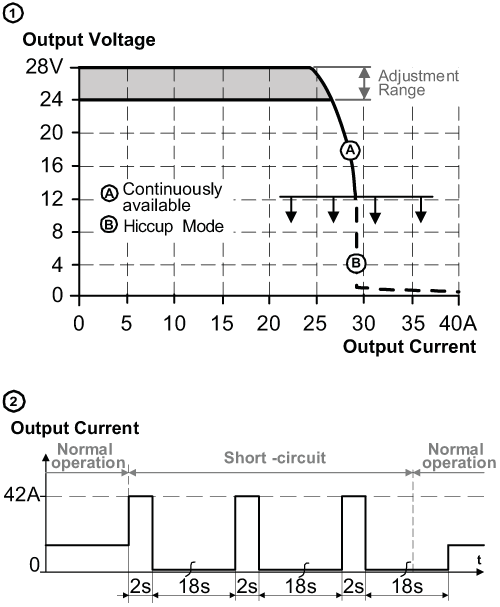

značilnosti izhoda
1: značilnosti izhoda
2: Hiccup Mode

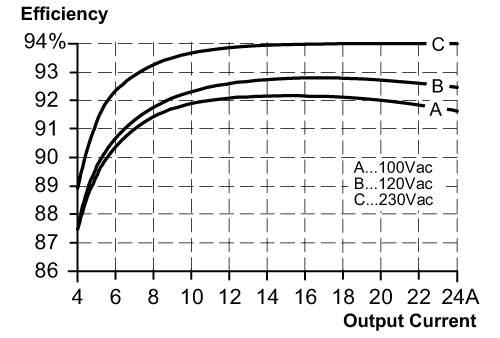

značilna krivulja za stopnjo učinkovitosti/izgubo moči

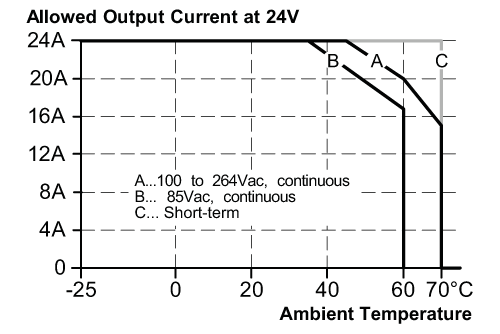

značilna črta za znižanje
značilna črta za čas medpomnjenja napajanja
