PY2068

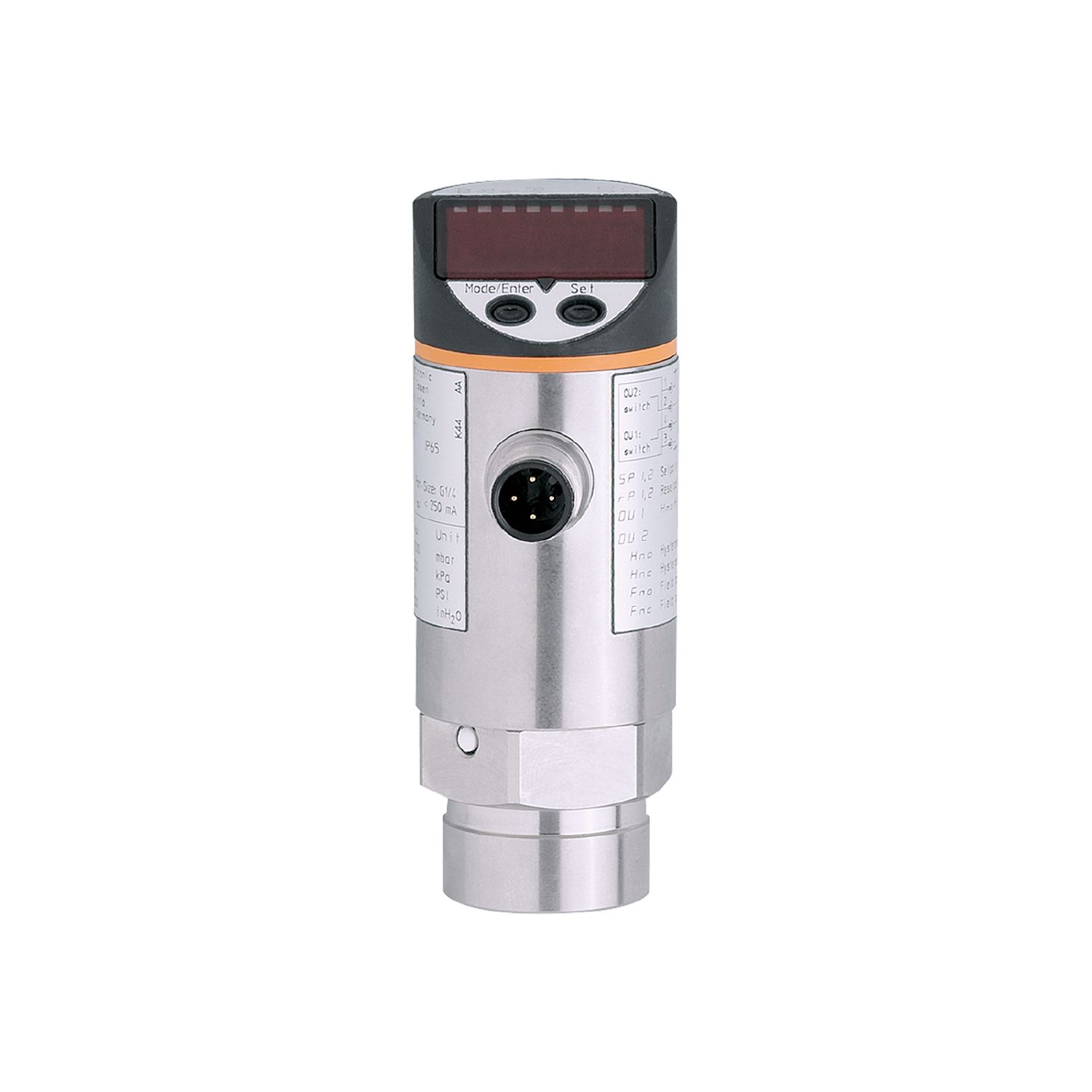

Tryckgivare med display

PY2068

PN-+,2BRBR14-MFRKG/US /V

Tryckgivare med display

PY2068

PN-+,2BRBR14-MFRKG/US /V

Två kopplingsutgångar, en av dem är programmerbar som analog utgång
Tydligt synlig 4-siffrig LED-display
Landsspecifika tryckenheter kan väljas
Med långsiktig stabilitet tack vare högt skydd mot överbelastning
Valbar utgångspolaritet

Artikeln ej längre tillgänglig - Arkiv

Alternativartiklar: PN2098 eller PN2169 Produktjämförelse: PY2068 / PN2098 / PN2169 Då ni väljer en alternativartikel, beakta att tekniska data kan avvika!

Produktegenskaper

Antal in och utgångar

Antal kopplingsutgångar: 1; Antal analogutgångar: 1

Mätområde

-0,25...0,25 bar

-250...250 mbar

-3,63...3,63 psi

-25...25 kPa

Processanslutning

gängad anslutning G 1/4 Invändig gänga

Applikation

Speciella egenskaper

guldpläterade stift

Media

flytande och gasformiga medier

Medietemperatur [°C]

-25...80

Min. sprängtryck

30000 mbar

435 psi

3000 kPa

Tryckhållfasthet

6000 mbar

87 psi

600 kPa

Typ av tryck

relativt tryck

Elektriska data

Anslutningsspänning [V]	18...32 DC
Strömförbrukning [mA]	< 50
Min. isolationsmotstånd [MΩ]	100; (500 V DC)
Skyddsklass	III
Polaritetsskyddad	ja
Tillslagsfördröjning [s]	0,5
Integrerad "Watchdog"	ja

In- / utgångar

Antal in och utgångar	Antal kopplingsutgångar: 1; Antal analogutgångar: 1

Utgångar

Totalt antal utgångar	2
Utgångssignal	kopplingssignal; analogsignal; (konfigurerbar)
Elektriskt utförande	PNP/NPN
Antal kopplingsutgångar	1
Utgångsfunktion	slutande / brytande; (parametriserbar)
Max. spänningsfall vid kopplingsutgång DC [V]	2
Permanent belastningsström i kopplingsutgången DC [mA]	250
Kopplingsfrekvens DC [Hz]	6
Antal analogutgångar	1
Analog strömutgång [mA]	4...20; (skalbar 1:4)
Max. skenbart motstånd [Ω]	(Ub - 10 V) / 20 mA
Analog spänningsutgång [V]	0...10; (skalbar 1:4)
Minsta lastmotstånd [Ω]	2000
Kortslutningsskyddad	ja
Typ av kortslutningsskydd	pulserande
Överlastskydd	ja

Mät-/ Inställningsområde

Mätområde

-0,25...0,25 bar

-250...250 mbar

-3,63...3,63 psi

-25...25 kPa

Kopplingspunkt SP

-248...250 mbar

-3,61...3,63 psi

-24,8...25 kPa

Frånslagspunkt rP

-250...248 mbar

-3,63...3,6 psi

-25...24,8 kPa

Analogstartpunkt

-250...125 mbar

-3,63...1,82 psi

-25...12,5 kPa

Analogslutpunkt

-125...250 mbar

-1,82...3,63 psi

-12,5...25 kPa

I steg om

1 mbar

0,01 psi

0,1 kPa

Noggrannhet / Avvikelse

Noggrannhet av kopplingspunkt [% av spannet]	< ± 0,2; (Turn down 1:1)
Repeternoggrannhet [% av spannet]	< ± 0,1; (med temperaturvariationer < 10 K; Turn down 1:1)
Linjäritet av analogutgång [% av spannet]	< ± 0,2; (Turn down 1:1 , linjäritet, inkl. hysteres och repeternoggrannhet , gränsvärdesintsällning enligt DIN EN IEC 62828-1)
Avvikelse linjäritet [% av spannet]	< ± 0,1; (Turn down 1:1)
Avvikelse hysteres [% av spannet]	< ± 0,1; (Turn down 1:1)
Långtidsstabilitet [% av spannet]	< ± 0,1; (Turn down 1:1; per år)
Temperaturkoefficient för nollpunkten [% av spannet / 10 K]	< ± 0,2; (0...70 °C)
Temperaturkoefficient för området [% av spannet / 10 K]	< ± 0,2; (0...70 °C)

Reaktionstider

Reaktionstid [ms]	< 100
Dämpning av procesvärdet dAP [s]	0,1...100
Dämpning för analogutgången dAA [s]	0,1...100
Max. responstid för analogutgång [ms]	100

Mjukvara / programmering

Parametreringsmöjligheter	hysteres / fönsterfunktion; slutande / brytande; kopplingslogik; ström-/spänningsutgång; Dämpning; verkställande av visade värden; displayen kan roteras och stängas av; Displayenhet; Nollpunkt; spann

Driftförhållanden

Omgivningstemperatur [°C]	-25...80
Lagringstemperatur [°C]	-40...100
Kapslingsklass	IP 65

Godkännanden / tester

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF påstrålat	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF ledningsbunden	10 V

Stöttålighet

DIN IEC 68-2-27

50 g (11 ms)

Vibrationstålighet

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF (Mean Time To Failure) [års]

181,26

Tryckkärlsdirektivet

God branschpraxis; kan användas för grupp 2 vätskor; grupp 1 fluider på begäran

Mekaniska data

Vikt [g]	287,5
Material	rostfritt stål (1.4301 / 304); PC; PBT; PA; FKM
Material, i kontakt med mediet	rostfritt stål (1.4305 / 303); keramik; FKM
Min. tryckcykler	100 miljoner
Processanslutning	gängad anslutning G 1/4 Invändig gänga
Strypningselementet integrerat	nej (kan monteras i efterhand)

Displayer / manöverelement

Display

Displayenhet	4 x LED, grön
Utgångsstatus	LED, gul
Funktionsdisplay	alfanumerisk display, 4-ställig
Mätvärden	alfanumerisk display, 4-ställig

Displayenhet

mbar; kPa; psi; % av spannet

Anmärkning

Förpackning	1 antal

Elektrisk anslutning

Anslutning	Anslutning: 1 x M12; kodning: A; Kontakter: guldpläterad
