PN2226

Tryckgivare med display

Name: PN2226
Brand: ifm
SKU: PN2226
Price: 11354.00 SEK

PN2226

PN-2,5-RBN14-MFRKG/US/ /V

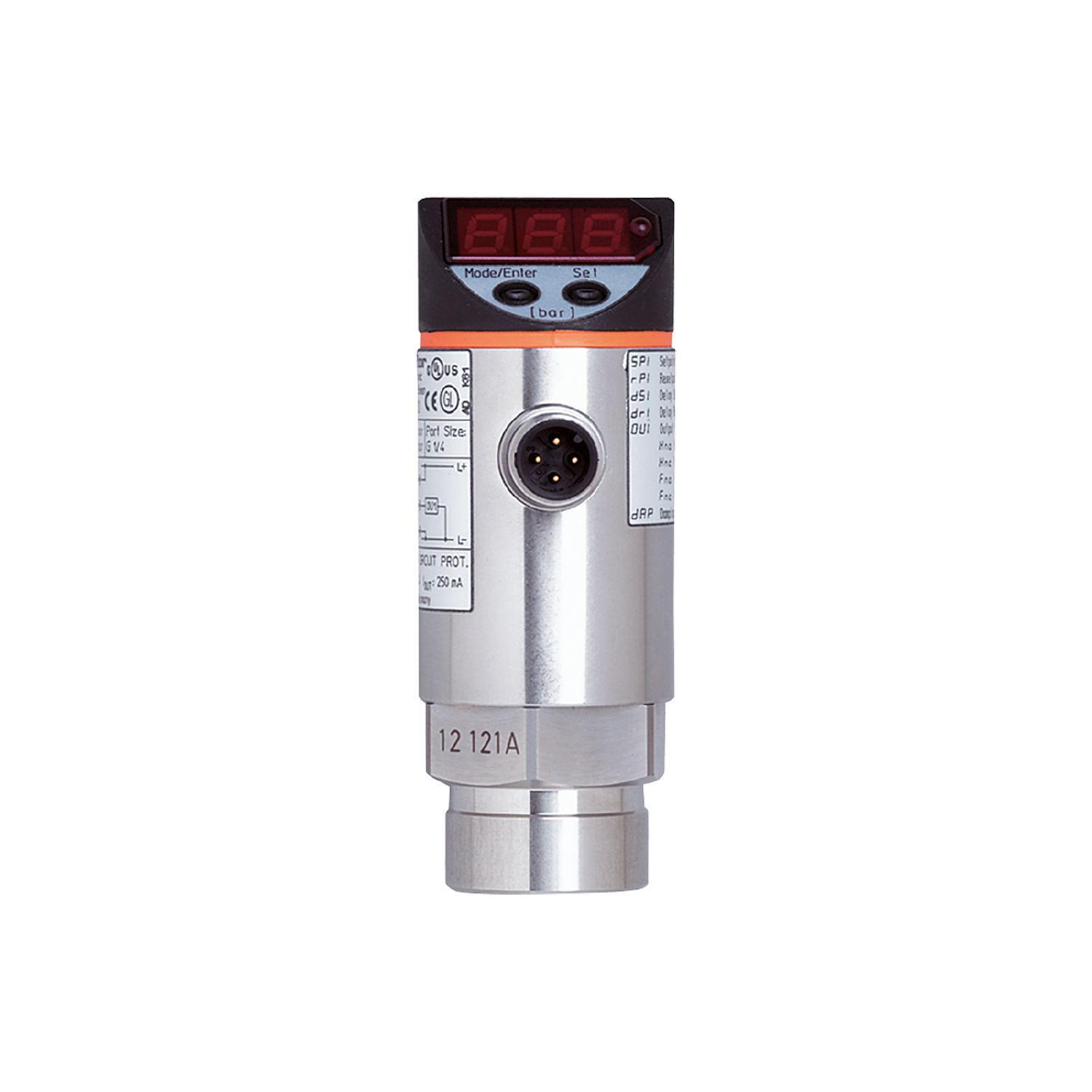

Tryckgivare med display

PN2226

PN-2,5-RBN14-MFRKG/US/ /V

Två kopplingsutgångar, en av dem är programmerbar som analog utgång
Tydligt synlig 4-siffrig LED-display
Landsspecifika tryckenheter kan väljas
Med långsiktig stabilitet tack vare högt skydd mot överbelastning
Valbar utgångspolaritet

Utgående artikel

Alternativartiklar: PN2296 Produktjämförelse: PN2226 / PN2296 Då ni väljer en alternativartikel, beakta att tekniska data kan avvika!

Produktegenskaper

Antal in och utgångar

Antal kopplingsutgångar: 2; Antal analogutgångar: 1

Mätområde

-0,13...2,5 bar

-130...2500 mbar

-1,45...36,25 psi

-12,5...250 kPa

Processanslutning

gängad anslutning 1/4" NPT Invändig gänga

Applikation

Speciella egenskaper

guldpläterade stift

Applikation

för industriell montering

Media

flytande och gasformiga medier

Medietemperatur [°C]

-25...80

Min. sprängtryck

50 bar

725 psi

5000 kPa

Tryckhållfasthet

20 bar

290 psi

2000 kPa

Typ av tryck

relativt tryck

Elektriska data

Anslutningsspänning [V]	18...32 DC; (till SELV/PELV)
Strömförbrukning [mA]	< 35
Min. isolationsmotstånd [MΩ]	100; (500 V DC)
Skyddsklass	III
Polaritetsskyddad	ja
Tillslagsfördröjning [s]	0,3
Integrerad "Watchdog"	ja

In- / utgångar

Antal in och utgångar	Antal kopplingsutgångar: 2; Antal analogutgångar: 1

Utgångar

Totalt antal utgångar	2
Utgångssignal	kopplingssignal; analogsignal; IO-Link; (konfigurerbar)
Elektriskt utförande	PNP/NPN
Antal kopplingsutgångar	2
Utgångsfunktion	slutande / brytande; (parametriserbar)
Max. spänningsfall vid kopplingsutgång DC [V]	2
Permanent belastningsström i kopplingsutgången DC [mA]	250
Kopplingsfrekvens DC [Hz]	< 500
Antal analogutgångar	1
Analog strömutgång [mA]	4...20; (skalbar 1:4)
Max. skenbart motstånd [Ω]	(Ub - 10 V) / 20 mA
Analog spänningsutgång [V]	0...10; (skalbar 1:4)
Minsta lastmotstånd [Ω]	2000
Kortslutningsskyddad	ja
Typ av kortslutningsskydd	pulserande
Överlastskydd	ja

Mät-/ Inställningsområde

Mätområde

-0,13...2,5 bar

-130...2500 mbar

-1,45...36,25 psi

-12,5...250 kPa

Kopplingspunkt SP

-0,11...2,5 bar

-1,5...36,25 psi

-10,5...250 kPa

Frånslagspunkt rP

-0,12...2,49 bar

-1,65...36,1 psi

-11,5...249 kPa

Analogstartpunkt

-0,13...1,88 bar

-1,8...27,2 psi

-12,5...187,5 kPa

Analogslutpunkt

0,5...2,5 bar

7,25...36,25 psi

50...250 kPa

I steg om

0,01 bar

0,05 psi

0,5 kPa

Fabriksinställning

	SP1 = 9,05 psi	rP1 = 8,35 psi
	SP2 = 27,20 psi	rP2 = 26,45 psi
	ASP = 0,00 psi	AEP = 36,25 psi

Noggrannhet / Avvikelse

Noggrannhet av kopplingspunkt [% av spannet]	< ± 0,4; (Turn down 1:1)
Repeternoggrannhet [% av spannet]	< ± 0,1; (med temperaturvariationer < 10 K; Turn down 1:1)
Linjäritet av analogutgång [% av spannet]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = Gränsvärdesinställning)
Avvikelse hysteres [% av spannet]	< ± 0,1; (Turn down 1:1)
Långtidsstabilitet [% av spannet]	< ± 0,1; (Turn down 1:1; per år)
Temperaturkoefficient för nollpunkten [% av spannet / 10 K]	< ± 0,2; (0...80 °C)
Temperaturkoefficient för området [% av spannet / 10 K]	< ± 0,2; (0...80 °C)

Reaktionstider

Reaktionstid [ms]	< 1,5
Dämpning av procesvärdet dAP [s]	0,01...4
Dämpning för analogutgången dAA [s]	0,01...4
Max. responstid för analogutgång [ms]	3

Mjukvara / programmering

Parametreringsmöjligheter	hysteres / fönsterfunktion; slutande / brytande; kopplingslogik; ström-/spänningsutgång; Dämpning; verkställande av visade värden; displayen kan roteras och stängas av; Displayenhet; Nollpunkt; spann

Gränssnitt

Kommunikationsinterface	IO-Link
Typ av transmission	COM2 (38,4 kBaud)
IO-Link revision	1.0

Driftförhållanden

Omgivningstemperatur [°C]	-25...80
Lagringstemperatur [°C]	-40...100
Kapslingsklass	IP 65

Godkännanden / tester

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF påstrålat	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF ledningsbunden	10 V

Stöttålighet

DIN IEC 68-2-27

50 g (11 ms)

Vibrationstålighet

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF (Mean Time To Failure) [års]

131

Tryckkärlsdirektivet

God branschpraxis; kan användas för grupp 2 vätskor; grupp 1 fluider på begäran

Mekaniska data

Vikt [g]	265,5
Material	rostfritt stål (1.4301 / 304); rostfritt stål (1,4404 / SS2348); PC; PBT; PEI; FKM; PTFE
Material, i kontakt med mediet	rostfritt stål (1.4305 / 303); keramik; FKM
Min. tryckcykler	100 miljoner
Processanslutning	gängad anslutning 1/4" NPT Invändig gänga
Strypningselementet integrerat	nej (kan monteras i efterhand)

Displayer / manöverelement

Display

Displayenhet	3 x LED, grön
Utgångsstatus	2 x LED, gul
Funktionsdisplay	alfanumerisk display, 4-ställig
Mätvärden	alfanumerisk display, 4-ställig

Anmärkning

Förpackning	1 antal

Elektrisk anslutning

Anslutning	Anslutning: 1 x M12; kodning: A; Kontakter: guldpläterad

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — PN2226-01 — 08.09.2015 —
