OPD101

OPDLFPKG

profilegivare

OPD101

OPDLFPKG

Inline kvalitetskontroll säkrar upp korrekt monterade delar
Quick set-up utan mjukvara
Universiell användning med färgoberoende och okänslighet mot omgivande ljus
Mjukvarustödd felanalys med visualisering av profilen och mätvärden
Upp till 10 valbara profiler ger ökad flexibilitet

Produktegenskaper

Typ av ljus	rött ljus
Laserskyddsklass	1

Elektriska data

Anslutningsspänning [V]	10...30 DC; (supply class 2 enligt cULus)
Strömförbrukning [mA]	< 200; (10 V)
Skyddsklass	III
Polaritetsskyddad	ja
Tillslagsfördröjning [s]	2
Typ av ljus	rött ljus
Våglängd [nm]	650

In- / utgångar

Antal in och utgångar	Antal kopplingsingångar: 1; Antal kopplingsutgångar: 2

Ingångar

Trigger	extern
Antal kopplingsingångar	1

Utgångar

Elektriskt utförande	PNP/NPN; (parametriserbar)
Antal kopplingsutgångar	2
Utgångsfunktion	2 x slutande/brytande; (parametriserbar)
Max. strömbelastning per utgång [mA]	100
Typ av kortslutningsskydd	pulserande
Överlastskydd	ja

Mät-/ Inställningsområde

Mätavstånd (Z-led) [mm]	150...300
Bredd av mätområdet (X-led) vid min. mätavstånd [mm]	45; (avstånd = 150mm)
Bredd av mätområdet (X-led) vid max. mätavstånd [mm]	90; (avstånd = 300mm)
Mätfrekvens [Hz]	5

Noggrannhet / Avvikelse

Mätvärdesupplösning

Z-riktning 200 µm

X-riktning 250 µm

Noggrannhet

Z-riktning ± 500 µm

X-riktning ± 500 µm

Bakgrund vit (90 % remission)

Mjukvara / programmering

Antal profilområden som kan sparas	10
Antal profilområden	2

Gränssnitt

Kommunikationsinterface

IO-Link

Typ av transmission

COM3 (230,4 kBaud)

IO-Link revision

1.1

SDCI-standard

IEC 61131-9

Profil

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO-läge

Nödvändig masterporttyp

Min. processcykeltid [ms]

2,3

IO-Link processdata (cyklisk)

Funktion	bitlängd
processvärde	16
enhetsstatus	4
binär kopplingsinformation	1

IO-Link funktioner (acyklisk)

räknare för driftstimmar; antal triggningar; ROI-inställning

Understödda DeviceIDs

Drift typ	DeviceID
default	1260

Hänvisning

För mer information se IODD-PDF filen i "Downloads"

Driftförhållanden

Omgivningstemperatur [°C]	-10...55
Lagringstemperatur [°C]	-40...60
Kapslingsklass	IP 65
Max. tålighet mot yttre ljuskällor [klx]	20

Godkännanden / tester

EMC

EN 60947-5-2

Laserskyddsklass

Hänvisning till laser

Varning:	Laserljus
Laserklass:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Uppfyller 21 CFR 1040 bortsett från avvikelser i enlighet med laser notis nr. 50, daterad juni 2007

MTTF (Mean Time To Failure) [års]

155

UL godkännande

Ta	-10...55 °C
Enclosure type	Type 1
Spänningsmatning	Class 2
Filnummer UL	E174191

Mekaniska data

Vikt [g]	534,5
Mått [mm]	88 x 65 x 28,5
Material	kapsling: formgjuten zink; PPSU; ABS; PMMA; PBT / PC; EPDM; framruta: PMMA

Displayer / manöverelement

Display

Utgångsstatus	1 x LED, gul
Displaydrift	1 x LED, grön
	Färgdisplay

Anmärkning

Förpackning	1 antal

Elektrisk anslutning

Anslutning	Anslutning: 1 x M12; kodning: A

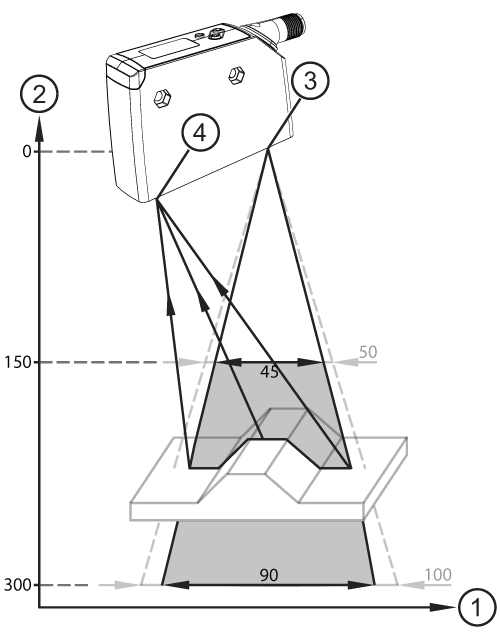

diagram och grafer

1	X-riktning
2	Z-riktning
3	öppning för laserstråle
4	mottagare

Ytterligare data

ljuslinje

mätavstånd (Z-led)	ljuslinje
150 mm	50 x 1 mm
300 mm	100 x 1 mm

Värden gäller för
Extra belysning på objektet	< 20 klx
konstant omgivande fårhållanden	23 °C / 960 hPa
minsta start-up tid i minuter	10

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — OPD101-00 — 13.04.2023 —
