OGD593

Optisk avståndsgivare

Name: OGD593
Brand: ifm
SKU: OGD593
Price: 4155.00 SEK

OGD593

OGDLFNKG/IO-Link/US

Optisk avståndsgivare

OGD593

OGDLFNKG/IO-Link/US

Liten kompakt design med standard M18 gänga och PMD time-of-flightteknik
mätning till närmaste millimeter och övervakning av avstånd under drift
Enkel inställning med 3 knappar eller IO-Link

Visualisierung_des_Abstandswertes_ueber_IO_Link_und_2_Farb_Display_am_Geraet

Produktegenskaper

Typ av ljus	rött ljus
Laserskyddsklass	1
Kapsling	rektangulär med M18-gänga

Applikation

Applikation [m]	0,03...0,3

Elektriska data

Anslutningsspänning [V]	10...30 DC; (supply class 2 enligt cULus)
Strömförbrukning [mA]	< 75; (24 V)
Skyddsklass	III
Polaritetsskyddad	ja
Typ av ljus	rött ljus
Våglängd [nm]	650
Typ. Livslängd [h]	50000

Utgångar

Elektriskt utförande	NPN
Utgångsfunktion	2 x slutande/brytande; (parametriserbar)
Permanent belastningsström i kopplingsutgången DC [mA]	100; (per utgång)
Typ av kortslutningsskydd	pulserande
Överlastskydd	ja

Område

Max. storlek på ljuspunkt [mm]	1
Max. ljuspunktshöjd [mm]	1
Ljuspunktens dimensioner refererar till	vid maximal räckvidd
Bakgrundsdämpad [m]	0,03...19,2

Mät-/ Inställningsområde

Mätområde [m]	0,025...0,3
Mätfrekvens [Hz]	33

Gränssnitt

Kommunikationsinterface

IO-Link

Typ av transmission

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI-standard

IEC 61131-9

Profil

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO-läge

Nödvändig masterporttyp

Analoga processdata

Binära processdata

Min. processcykeltid [ms]

Understödda DeviceIDs

Drift typ	DeviceID
default	1012

Driftförhållanden

Omgivningstemperatur [°C]

-25...50

Hänvisning till omgivningstemperatur

I omgivningstemperatur < -10 °C en uppvärmningstid är nödvändigt.

Laser är avstängd.

Lagringstemperatur [°C]

-30...80

Kapslingsklass

IP 65; IP 67

Godkännanden / tester

EMC

EN 60947-5-2

Laserskyddsklass

Hänvisning till laser

Varning:	Laserljus
Laserklass:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Uppfyller 21 CFR 1040 bortsett från avvikelser i enlighet med laser notis nr. 50, daterad juni 2007

MTTF (Mean Time To Failure) [års]

181

Mekaniska data

Vikt [g]	135,2
Kapsling	rektangulär med M18-gänga
Mått [mm]	61,7 x 22,5 x 45,2
Gängbeteckning	M18 x 1
Material	kapsling: rostfritt stål (1,4404 / SS2348); PPSU; ABS; PMMA; PBT / PC; EPDM; framruta: Glas
Linsjusterting	sidomonterad optik

Displayer / manöverelement

Display

Utgångsstatus	2 x LED, gul
	1 x alfanumerisk display, 3-segment

Tillbehör

Ingående delar

låsmuttrar: 2

Anmärkning

Driftspänning "supply class 2" enligt cULus

Förpackning

1 antal

Elektrisk anslutning

Anslutning	Anslutning: 1 x M12; kodning: A

diagram och grafer

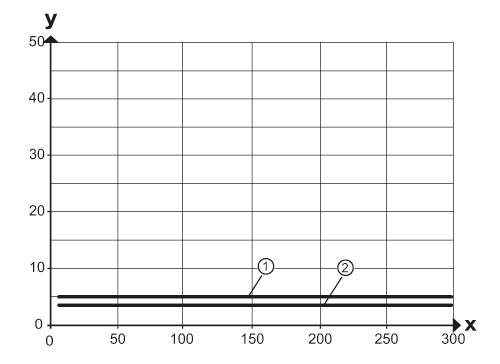

Hystereskurva

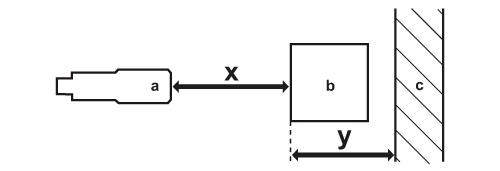

x:	avstånd givare / objekt [mm]
y:	min. avstånd objekt / bakgrund [mm]
1 =	Backgrund (svart 6 % remission)
2 =	Bakgrund vit (90 % remission)

a:	givare
b:	Objekt
c:	bakgrund
x:	avstånd givare / objekt [mm]
y:	min. avstånd objekt / bakgrund [mm]

Ytterligare data

Parameter	Inställningsområde	Fabriksinställning
Uni	mm, inch	mm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [mm]	30...300	300
nP1 [mm]	30...300	90
FP1 [mm]	30...300	110
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [mm]	30...300	30
nP2 [mm]	30...300	190
FP2 [mm]	30...300	210
dS1 [s]	0...0,1...5	0
dr1 [s]	0...0,1...5	0
dS2 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
dFo [s]	0...0,1...5	0,1
dIS	ON / OFF	ON

Repeternogrannhet: 6 σ

	repeterbarhet av uppmätta värden
avstånd	vitt (90 % remission)	Svart (6 %...90 % remission)
25...300 mm	2,0 mm	5,0 mm

Värden gäller för
Extra belysning på objektet	< 10 klx
konstant omgivande fårhållanden	23 °C / 960 hPa
minsta start-up tid i minuter	15

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — OGD593-00 — 13.04.2023 —
