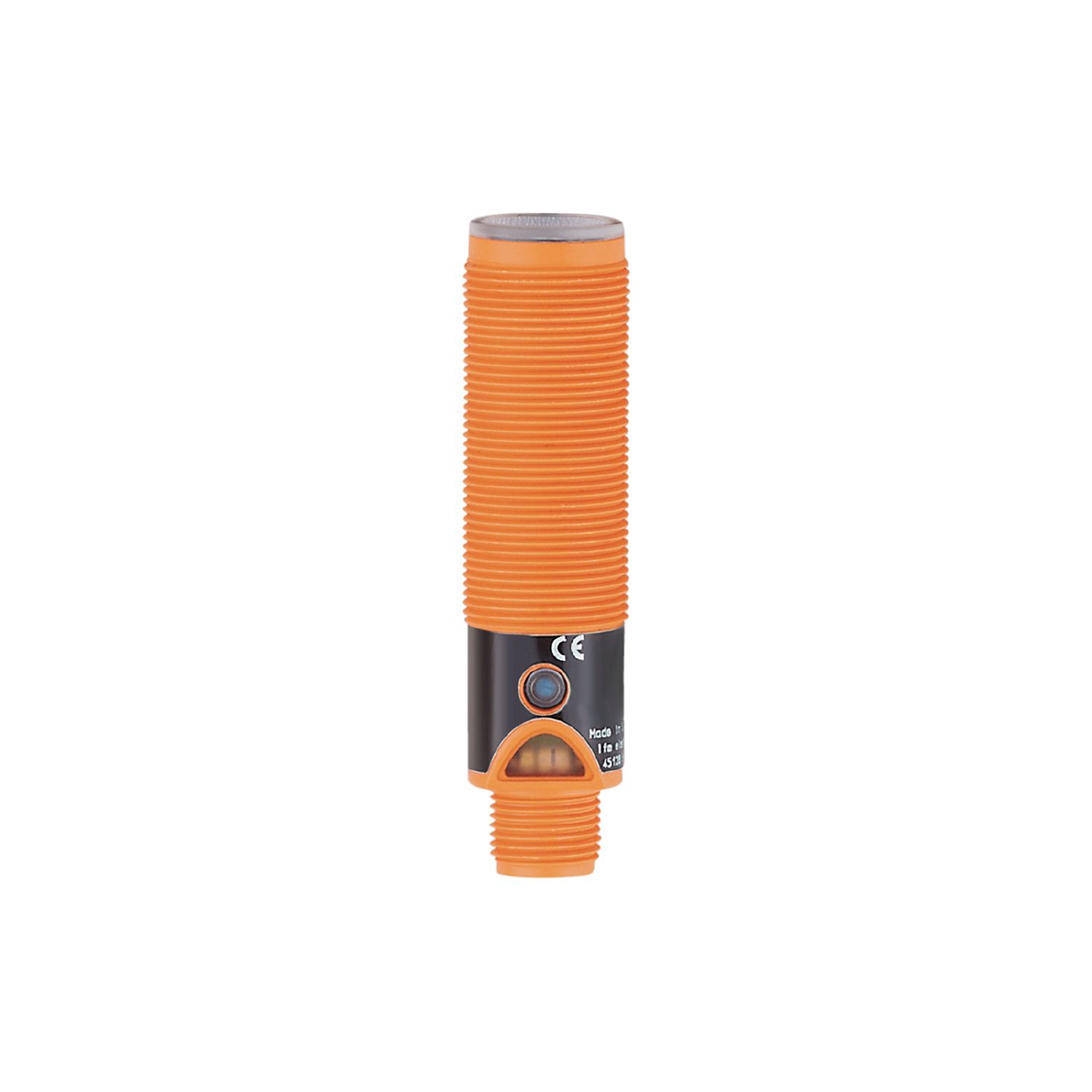

Direktavkännande fotocell med bakgrundsdämpning

Name: OG5121
Brand: ifm
SKU: OG5121
Price: 1929.00 SEK

OG5121

OGH-FPKG/US-100

Direktavkännande fotocell med bakgrundsdämpning

OG5121

OGH-FPKG/US-100

Noggrann bakgrundsdämpning
Redo att användas omedelbart tack vare fast inställning
Programmerbart ljust-på-/mörkt-på-läge
Stort utbud av fästkomponenter för snabb och enkel montering
LED-display för att kontrollera drift, växlingsstatus och funktion

Utgående artikel

Alternativartiklar: OGH500 Produktjämförelse: OG5121 / OGH500 Då ni väljer en alternativartikel, beakta att tekniska data kan avvika!

Produktegenskaper

Typ av ljus	rött ljus
Kapsling	gängat utförande

Applikation

Speciella egenskaper	guldpläterade stift; Bakgrundsdämpad
Funktionsprincip	Direktavkännande fotocell

Elektriska data

Anslutningsspänning [V]	10...30 DC
Strömförbrukning [mA]	< 60
Skyddsklass	II
Polaritetsskyddad	ja
Typ av ljus	rött ljus
Våglängd [nm]	660

Utgångar

Elektriskt utförande	PNP
Utgångsfunktion	ljus-/mörkerkopplad; (Programmerbar)
Max. spänningsfall vid kopplingsutgång DC [V]	2,5
Permanent belastningsström i kopplingsutgången DC [mA]	200
Belastningström i kopplingsutgången, kort tid [mA]	200
Kopplingsfrekvens DC [Hz]	250
Kortslutningsskyddad	ja
Typ av kortslutningsskydd	pulserande
Överlastskydd	ja

Område

Räckvidd [mm]

30...130; (vitt papper 200 x 200 mm 90 % remission)

Fabriksinställning

Räckvidd: 40 mm

Bakgrundsdämpad

Driftförhållanden

Omgivningstemperatur [°C]	-20...60
Kapslingsklass	IP 67

Godkännanden / tester

EMC

EN 60947-5-2
EN 55011	Klass B

MTTF (Mean Time To Failure) [års]

521

Mekaniska data

Vikt [g]

33,5

Kapsling

gängat utförande

Mått [mm]

M18 x 1 / L = 70,5

Gängbeteckning

M18 x 1

Material

PBT

Material lins

PMMA

Displayer / manöverelement

Display

Utgångsstatus	1 x LED, gul
drift	1 x LED, grön
Funktion	1 x LED, röd

Tillbehör

Ingående delar

låsmuttrar: 2

Anmärkning

Förpackning	1 antal

Elektrisk anslutning

Anslutning	Anslutning: 1 x M12; kodning: A; Kontakter: guldpläterad

diagram och grafer

Noggrannhetskurva

x:	avstånd givare / objekt [mm]
y:	min. avstånd objekt / bakgrund [mm]
1 =	Objekt svart (6 % remission) , Bakgrund vit (90 % remission)
2 =	Objekt grå (18 % remission) , Bakgrund vit (90 % remission)
3 =	Objekt vitt (90 % remission) , Bakgrund vit (90 % remission)
	Hänvisning : område % = inställning i % av avkänningsavståndet

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — OG5121-00 — 13.04.2023 —
