| Produktegenskaper |
| Typ av ljus |
rött ljus |
| Laserskyddsklass |
2 |
| Hölje |
rektangulär |
| Applikation |
| Speciella egenskaper |
Bakgrundsdämpad |
| Elektriska data |
| Anslutningsspänning [V] |
10...30 DC; (supply class 2 enligt cULus) |
| Strömförbrukning [mA] |
75; (24 V) |
| Skyddsklass |
III |
| Polaritetsskyddad |
ja |
| Typ av ljus |
rött ljus |
| Våglängd [nm] |
650 |
| Typ. Livslängd [h] |
50000 |
| In- / utgångar |
| Antal in och utgångar |
Antal kopplingsutgångar: 2 |
| Utgångar |
| Totalt antal utgångar |
2 |
| Elektriskt utförande |
PNP |
| Antal kopplingsutgångar |
2 |
| Utgångsfunktion |
slutande / brytande; (antivalent) |
| Max. strömbelastning per utgång [mA] |
100 |
| Kopplingsfrekvens DC [Hz] |
11 |
| Kortslutningsskyddad |
ja |
| Typ av kortslutningsskydd |
pulserande |
| Överlastskydd |
ja |
| Område |
| Max. ljuspunktsdiameter [mm] |
5 |
| Ljuspunktens dimensioner refererar till |
2 m |
| Hysteres för avkänningsavstånd [%] |
< 2,5 |
| Hänvisning till övervakningsområdets hysteres |
|
| Bakgrundsdämpad |
ja |
| Bakgrundsdämpad [m] |
< 20 |
| Mät-/ Inställningsområde |
| Mätområde [m] |
0,03...2 |
| Mätfrekvens [Hz] |
33 |
| Gränssnitt |
| Kommunikationsinterface |
IO-Link |
| Typ av transmission |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI-standard |
IEC 61131-9 |
| Profil |
Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| SIO-läge |
ja |
| Analoga processdata |
1 |
| Binära processdata |
1 |
| Min. processcykeltid [ms] |
6,6 |
| Understödda DeviceIDs |
| Drift typ |
DeviceID |
| förinställt |
372 |
|
| Driftförhållanden |
| Omgivningstemperatur [°C] |
-25...60 |
| Hänvisning till omgivningstemperatur |
| vid ta < -10 °C är en uppvärmningstid nödvändig, eftersom lasern då är av |
|
| Kapslingsklass |
IP 65; IP 67 |
| Max. tålighet mot yttre ljuskällor [klx] |
10; (mot objektet) |
| Godkännanden / tester |
| EMC |
|
| Laserskyddsklass |
2 |
| Hänvisning till laser |
| Varning: |
Laserljus |
| Effekt: |
<= 4,0 mW |
| Våglängd: |
650 nm |
| puls: |
1,3 ns |
| Titta ej i laserstrålen. |
|
| Undvik att exponeras av laserljuset. |
|
| Laserklass: |
2 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Uppfyller 21 CFR 1040 bortsett från avvikelser i enlighet med laser notis nr. 50, daterad juni 2007 |
|
| MTTF (Mean Time To Failure) [års] |
151 |
| Mekaniska data |
| Vikt [g] |
85,5 |
| Hölje |
rektangulär |

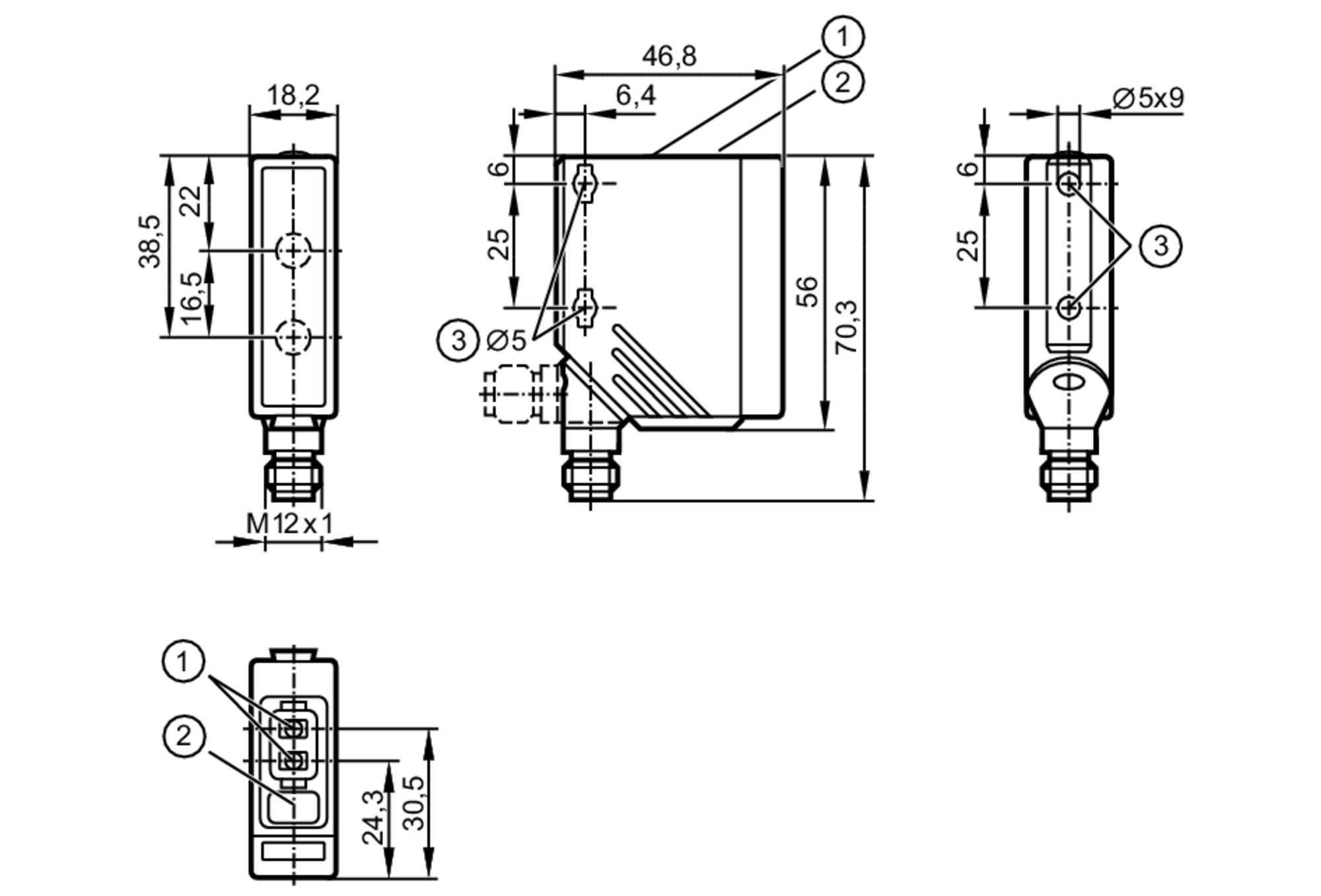

| Mått [mm] |
56 x 18,2 x 46,8 |
| Material |
kapsling: PA; Frontram: rostfritt stål; operatörsinterface: TPU; Optik: PMMA |
| Linsjusterting |
sidomonterad optik |
| Displayer / manöverelement |
| Display |
| Utgångsstatus |
LED, gul Binär utgång PIN 4 |
| drift |
LED, grön |
| Display |
alfanumerisk display, 3-segment |
|
| Displayenhet |
cm |
| Anmärkning |
| Förpackning |
1 antal |

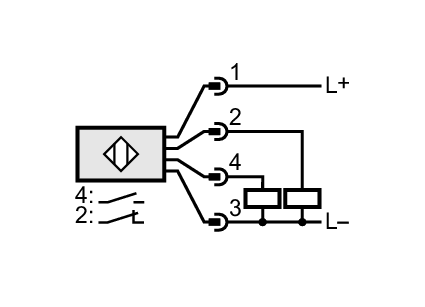

| Elektrisk anslutning |
| Anslutning |
Anslutning: 1 x M12; kodning: A |
| diagram och grafer |

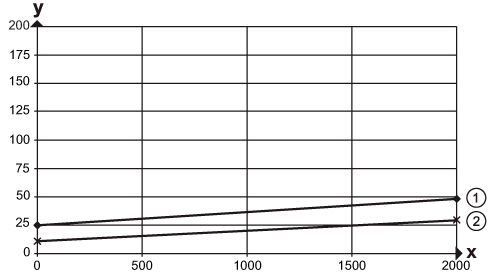

| Hystereskurva |
|
x:
|
avstånd [mm] |
|
y:
|
Hysteres [mm] |
|
1 =
|
bakgrund svart 6 % remission |
|
2 =
|
bakgrund vit 90 % remission |
|
| Ytterligare data |
| Noggrannhet |
|
Noggrannhet |
|
|
|
| avstånd |
svart (6 % remission) |
vitt (90 % remission) |
|
|
| 0 mm |
± 15 mm |
± 15 mm |
|
|
| 500 mm |
± 15 mm |
± 15 mm |
|
|
| 1000 mm |
± 15 mm |
± 15 mm |
|
|
| 1500 mm |
± 20 mm |
± 20 mm |
|
|
| 2000 mm |
± 30 mm |
± 20 mm |
|
|
|
| Extra belysning på objektet |
< 10 klx |
|
