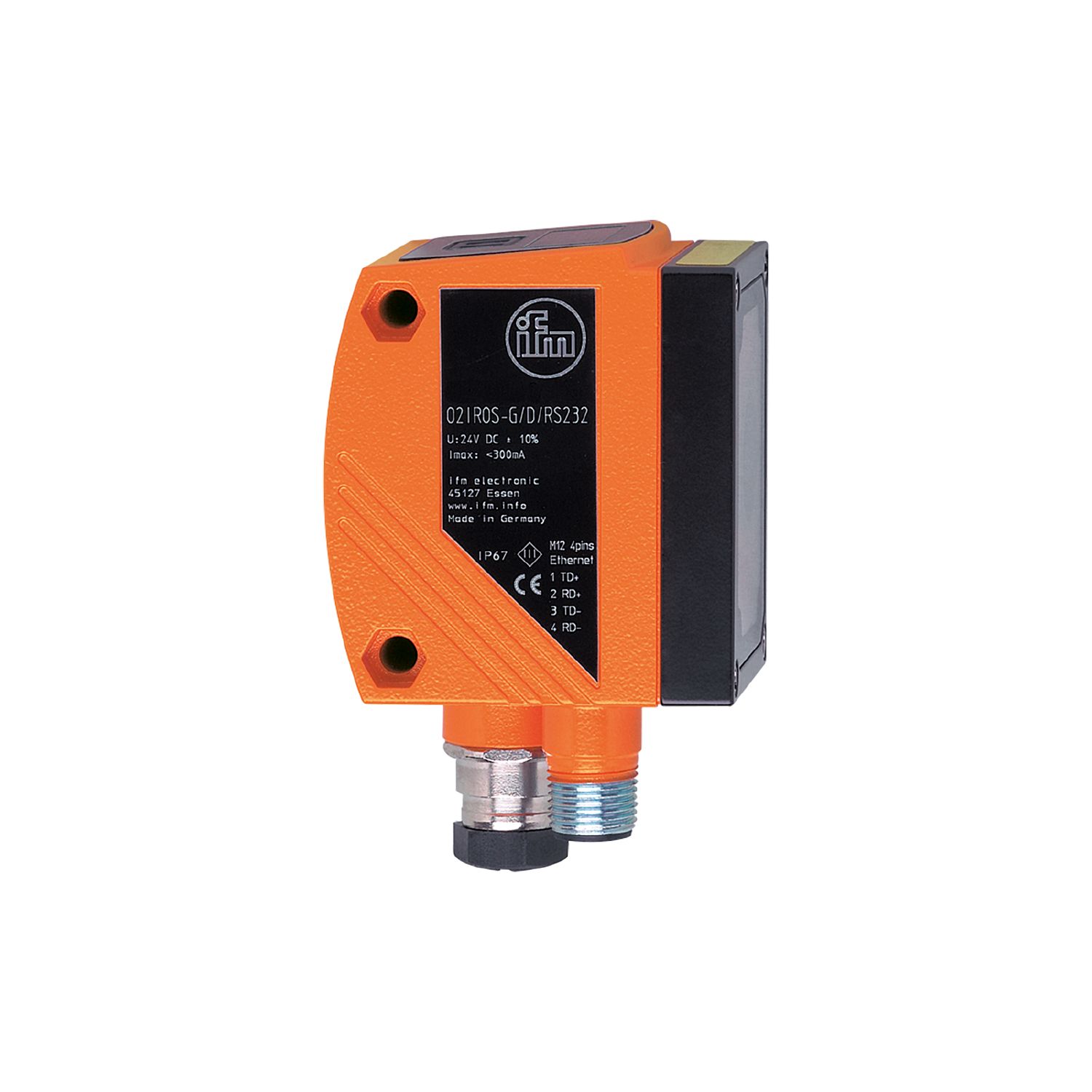

Kodläsare 1D/2D

O2I352

O2IROS-G/D/RS232/E1/E2

Kodläsare 1D/2D

O2I352

O2IROS-G/D/RS232/E1/E2

  • Lägesoberoende läsning av 1D- och 2D-koder
  • Igenkänning av fler än 30 olika kodtyper
  • Integrerat kodkomparatorsystem i givaren
  • Segmenterbar belysning för applikationer med problematiska ytor
För 8-polig kontakt så är ledarfärgerna ej standardiserade. Beakta ledarna på sensor och kontakt i respektive datablad.
  • ce
  • ukca
  • cul
Produktegenskaper
Typ av ljus rött ljus
Bildupplösning [px] 640 x 480
Max. läshastighet [Hz] 20
Elektriska data
Anslutningsspänning tolerans [%] 10
Anslutningsspänning [V] 24 DC
Strömförbrukning [mA] < 300
Skyddsklass III
Polaritetsskyddad ja
Typ av ljus rött ljus
Våglängd [nm] 625
Bildsensor CMOS bildsensor svart/vit
Inbyggd belysning ja; (rött ljus: 625 nm 4 ljussegment individuell kontroll via PC-program)
Lasermarkering ja; (röd; Laserskyddsklass 2 DIN EN 60825-1)
In- / utgångar
Antal in och utgångar Antal kopplingsutgångar: 2
Ingångar
Trigger intern; 24 V PNP (IEC 61131-2 Typ 1); RS-232; TCP/IP; EtherNet/IP
Utgångar
Totalt antal utgångar 2
Antal kopplingsutgångar 2; (konfigurerbar)
Utgångsfunktion 24 V PNP
Max. spänningsfall vid kopplingsutgång DC [V] 2
Max. strömbelastning per utgång [mA] 100
Kortslutningsskyddad ja
Överlastskydd ja
Område
Bildfältstorlek [mm]
Arbetsavstånd Bildfält Minsta avkänningsbara objekt Upplösning
50 33 x 24
100 66 x 47
200 132 x 94
Arbetsavstånd [mm] > 50
Bildupplösning [px] 640 x 480
Linstyp Vidvinkel
Läsbara koder Interleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 - 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code
Läsbara teckensnitt Industrial; Document
Igenkänning av text ja
Omnidirektionell läsning ja
Max. lutning mot bildplanet [°] 45
Max. läshastighet [Hz] 20
Mjukvara / programmering
Parametreringsmöjligheter via 2 knappar och 10-segmentsdisplay eller via PC/bärbar dator med användarprogramvara
Gränssnitt
Kommunikationsinterface Ethernet; RS232
Antal RS232 Intefaces 1
Ethernet
Antal Ethernet Interfaces 1
Överföringsstandard 10Base-T; 100Base-TX
Överföringshastighet 10; 100
Protokoll TCP/IP; UDP; EtherNet/IP
Fabriksinställning
IP-adress: 192.168.0.79
Subnätmask: 255.255.255.0
Gateway IP-adress: 192.168.0.201
MAC-adress: se etikett
Driftförhållanden
Omgivningstemperatur [°C] -10...50
Lagringstemperatur [°C] -40...85
Kapslingsklass IP 67
Godkännanden / tester
EMC
okänslighet mot radiostörningar (elektromagnetisk kompatibilitet) EN 61326
störningsokänslighet EN 61326
Stöttålighet
IEC 60028-2-27
Vibrationstålighet
IEC 60028-2-6
UL godkännande
Godkännandenummer UL T001
Mekaniska data
Vikt [g] 403,5
Mått [mm] 60 x 42 x 53,5
Material kapsling: formgjuten zink pulverlackerad; framruta: Glas; LED-fönster: PC
Displayer / manöverelement
Display
Funktion 3 x LED, grön
Utgångsstatus 4 x LED, gul
10-segment display, 4-ställig
Tillbehör
Tillbehör (alternativ)
Driftmjukvara
Monteringstillbehör
Anmärkning
Anmärkning
Driftspänning "supply class 2" enligt cULus
Förpackning 1 antal
Elektrisk anslutning - Ethernet
Anslutning: 1 x M12; kodning: D
Elektrisk anslutning - RS-232
Anslutning: 1 x M12; kodning: A
