| Produktegenskaper |
| Laserskyddsklass |
2 |
| Hölje |
rektangulär |
| Applikation |
| Applikation [m] |
0,2...100 |
| Elektriska data |
| Anslutningsspänning [V] |
18...30 DC; (supply class 2 enligt cULus) |
| Strömförbrukning [mA] |
< 150 |
| Skyddsklass |
III |
| Polaritetsskyddad |
ja |
| Typ. Livslängd [h] |
50000 |
| In- / utgångar |
| Antal in och utgångar |
Antal kopplingsutgångar: 2; Antal analogutgångar: 1 |
| Utgångar |
| Totalt antal utgångar |
2 |
| Elektriskt utförande |
PNP |
| Antal kopplingsutgångar |
2 |
| Utgångsfunktion |
slutande / brytande; (Programmerbar) |
| Max. strömbelastning per utgång [mA] |
200 |
| Antal analogutgångar |
1 |
| Analog strömutgång [mA] |
4...20; (IEC 61131-2) |
| Max. skenbart motstånd [Ω] |
250 |
| Analog spänningsutgång [V] |
0...10; (IEC 61131-2) |
| Minsta lastmotstånd [Ω] |
5000 |
| Kortslutningsskyddad |
ja |
| Typ av kortslutningsskydd |
pulserande |
| Överlastskydd |
ja |
| Område |
| Max. storlek på ljuspunkt [mm] |
25 |
| Max. ljuspunktshöjd [mm] |
25 |
| Ljuspunktens dimensioner refererar till |
18 m |
| Bakgrundsdämpad [m] |
< 100 |
| Mät-/ Inställningsområde |
| Mätområde [m] |
0,2...18; (vitt papper 200 x 200 mm 90 % remission) |
| Mätfrekvens [Hz] |
1...33 |
| Gränssnitt |
| Kommunikationsinterface |
IO-Link |
| Typ av transmission |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI-standard |
IEC 61131-9 |
| Profil |
Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| SIO-läge |
ja |
| Nödvändig masterporttyp |
A |
| Analoga processdata |
2 |
| Binära processdata |
2 |
| Min. processcykeltid [ms] |
6 |
| Understödda DeviceIDs |
| Drift typ |
DeviceID |
| förinställt |
811 |
|
| Driftförhållanden |
| Omgivningstemperatur [°C] |
-10...60 |
| Kapslingsklass |
IP 67 |
| Godkännanden / tester |
| EMC |
|
| Laserskyddsklass |
2 |
| Hänvisning till laser |
| Varning: |
Laserljus |
| Effekt: |
<= 4,0 mW |
| Våglängd: |
650 nm |
| puls: |
1,3 ns |
| Titta ej i laserstrålen. |
|
| Undvik att exponeras av laserljuset. |
|
| Laserklass: |
2 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Uppfyller 21 CFR 1040 bortsett från avvikelser i enlighet med laser notis nr. 50, daterad juni 2007 |
|
| MTTF (Mean Time To Failure) [års] |
106 |
| Mekaniska data |
| Vikt [g] |
305 |
| Hölje |
rektangulär |

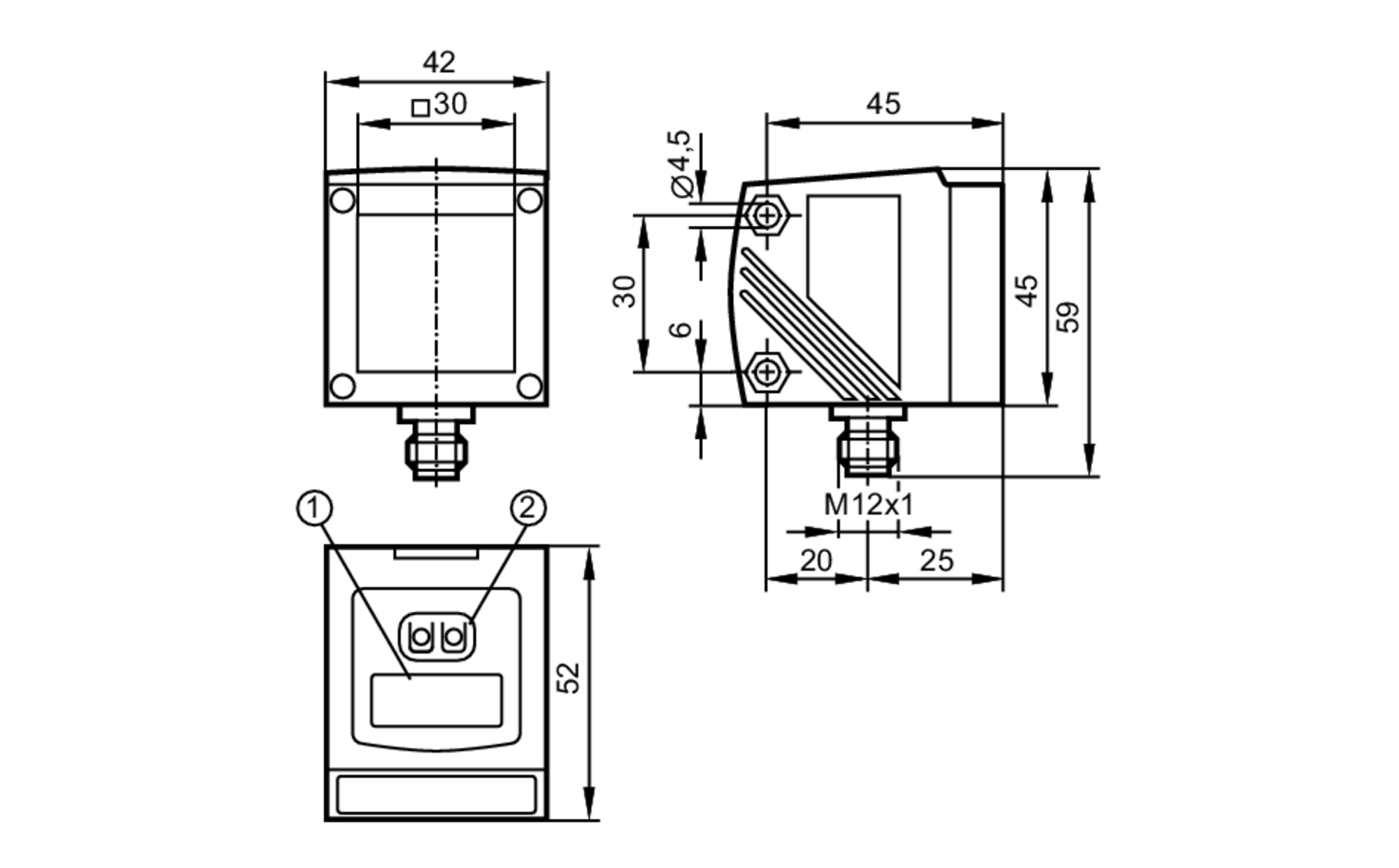

| Mått [mm] |
59 x 42 x 52 |
| Material |
kapsling: formgjuten zink; frontlins: Glas; LED-fönster: PC |
| Linsjusterting |
sidomonterad optik |
| Displayer / manöverelement |
| Display |
| Utgångsstatus |
2 x LED, gul |
| drift |
LED, grön |
| Avståndsvärde, programmering |
alfanumerisk display, 4-ställig |
|
| Tillbehör |
| Tillbehör (alternativ) |
|
| Anmärkning |
| Förpackning |
1 antal |

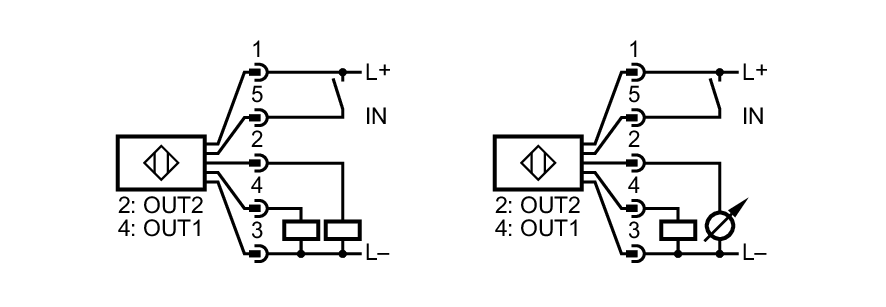

| Elektrisk anslutning |
| Anslutning |
Anslutning: 1 x M12; kodning: A |
| Ytterligare data |
| Parameter |
Inställningsområde |
Fabriksinställning |
| Uni |
m, inch |
m |
| OU1 |
Hno, Hnc, Fno, Fnc |
Hno |
| SP1 |
0,20...18,00 |
1,00 |
| nSP1 |
0,20...18,00 |
0,80 |
| FSP1 |
0,20...18,00 |
1,20 |
| OU2 |
Hno, Hnc, Fno, Fnc, I, U |
I |
| SP2 |
0,20...18,00 |
2,00 |
| nSP2 |
0,20...18,00 |
1,80 |
| FSP2 |
0,20...18,00 |
2,20 |
| ASP |
0...18,00 |
0 |
| AEP |
0...18,00 |
18,00 |
| rATE [Hz] |
1...33 |
15 |
| dS1 |
0...0,1...5 |
0 |
| dr1 |
0...0,1...5 |
0 |
| dS2 |
0...0,1...5 |
0 |
| dr2 |
0...0,1...5 |
0 |
| dFo |
0...0,1...5 |
0 |
| dIS |
d1...3 ; rd1...3; OFF |
d3 |
|
| Repeternoggrannhet / Noggrannhet |
|
repeterbarhet av uppmätta värden |
|
Noggrannhet |
|
|
vitt (90 % remission) |
grå (18 % remission) |
vitt (90 % remission) |
grå (18 % remission) |
| 0,20...1,0 m |
± 0,45 cm |
± 0,6 cm |
± 1,5 cm |
± 1,6 cm |
| 1,00...2,00 m |
± 0,5 cm |
± 0,8 cm |
± 1,5 cm |
± 1,8 cm |
| 2,00...4,00 m |
± 1,25 cm |
± 1,9 cm |
± 2,25 cm |
± 3,0 cm |
| 4,00...6,00 m |
± 2,0 cm |
± 3,0 cm |
± 3,0 cm |
± 4,0 cm |
| 6,00...10,00 m |
± 3,5 cm |
± 5,0 cm |
± 4,5 cm |
± 6,0 cm |
| 10,00...18,00 m |
± 5,0 cm |
|
± 6,0 cm |
|
|
| Mätfrekvens |
15 Hz |
| Extra belysning på objektet |
< 10 klx |
| Värden gäller för |
|
| konstant omgivande fårhållanden |
23 °C / 960 hPa |
| minsta start-up tid i minuter |
10 |
|
| Repeternoggrannhet / Noggrannhet |
|
repeterbarhet av uppmätta värden |
|
Noggrannhet |
|
|
vitt (90 % remission) |
grå (18 % remission) |
vitt (90 % remission) |
grå (18 % remission) |
| 0,20...1,0 m |
± 0,45 cm |
± 0,6 cm |
± 1,5 cm |
± 1,6 cm |
| 1,00...2,00 m |
± 0,5 cm |
± 0,8 cm |
± 1,5 cm |
± 1,8 cm |
| 2,00...4,00 m |
± 1,6 cm |
± 1,9 cm |
± 2,5 cm |
± 3,0 cm |
| 4,00...6,00 m |
± 2,4 cm |
± 3,3 cm |
± 3,5 cm |
± 4,5 cm |
| 6,00...10,00 m |
± 5,0 cm |
|
± 6,5 cm |
|
|
| Mätfrekvens |
15 Hz |
| Extra belysning på objektet |
< 40 klx |
| Värden gäller för |
|
| konstant omgivande fårhållanden |
23 °C / 960 hPa |
| minsta start-up tid i minuter |
10 |
|
| om starkare belysning krävs (upp till 40 klx) gäller följande specifikationer: |
|
vitt (90 % remission) |
grå (18 % remission) |
svart (6 % remission) |
|
| Mätområde |
0,2...10 m |
0,2...6 m |
0,2...4 m |
|
|
