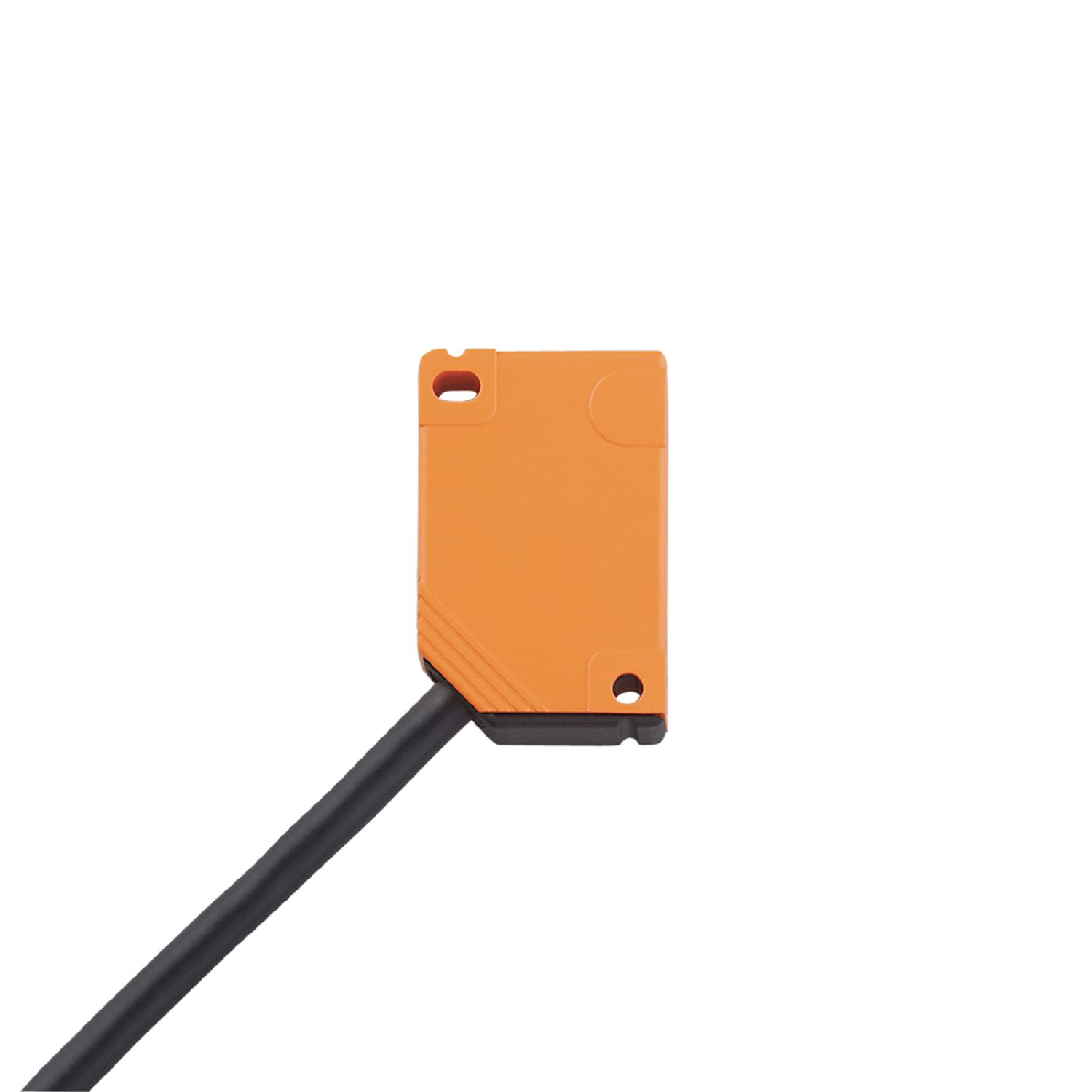

Induktiv givare

Name: IN5133
Brand: ifm
SKU: IN5133
Price: 801.00 SEK

IN5133

IN-3004-ANKG

Induktiv givare

IN5133

IN-3004-ANKG

Speciellt utrymmesbesparande rektangulärt hölje
För användning i trånga utrymmen
Tydligt synlig indikation av kopplingsstatusen
Mycket hög växlingsfrekvens
Stort driftstemperaturintervall

Produktegenskaper

Elektriskt utförande	NPN
Utgångsfunktion	slutande
Avkänningsavstånd [mm]	4
Kapsling	rektangulär
Mått [mm]	40 x 12 x 26

Elektriska data

Anslutningsspänning [V]	10...36 DC
Strömförbrukning [mA]	15; (24 V)
Skyddsklass	II
Polaritetsskyddad	ja

Utgångar

Elektriskt utförande	NPN
Utgångsfunktion	slutande
Max. spänningsfall vid kopplingsutgång DC [V]	2,5
Permanent belastningsström i kopplingsutgången DC [mA]	250
Kopplingsfrekvens DC [Hz]	1300
Kortslutningsskyddad	ja
Typ av kortslutningsskydd	pulserande
Överlastskydd	ja

Område

Avkänningsavstånd [mm]	4
Verkligt avkänningsavstånd, Sr [mm]	4 ± 10 %
Arbetsavstånd [mm]	0...3,25

Noggrannhet / Avvikelse

Korrektionsfaktor	Stål: 1 / rostfritt stål: 0,7 / Mässing: 0,4 / Aluminium: 0,3 / koppar: 0,2
Hysteres [% av Sr]	1...15
Tolerans, kopplingspunkt [% av Sr]	-10...10

Driftförhållanden

Omgivningstemperatur [°C]	-25...80
Kapslingsklass	IP 67

Godkännanden / tester

EMC

EN 60947-5-2
EN 55011	Klass B

MTTF (Mean Time To Failure) [års]

1781

Mekaniska data

Vikt [g]	112,9
Kapsling	rektangulär
Montering	ej inbyggbar
Mått [mm]	40 x 12 x 26
Material	PBT

Hål för montering

Åtdragningsmoment [Nm]	< 0,5

Gängad hylsa

Åtdragningsmoment [Nm]	< 1,2; (när mässingsbussningen är i kontakt med motspänningsytan)

Displayer / manöverelement

Display

Utgångsstatus

1 x LED, gul

Anmärkning

Förpackning	1 antal

Elektrisk anslutning

Anslutning	kabel: 2 m, PVC; 3 x 0,5 mm²

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — IN5133-00 — 08.04.2024 —
