IE5313

Induktiv givare

IEB3002BANKG/PH

{{'OPTIONAL_INFO' | productAvailability | error}}

Tyvärr finns detta datablad inte på det önskade språket. Om du har ytterligare frågor kan du nå oss via e-post på info.se@ifm.com.

Med vänliga hälsningar,
ditt ifm-team

  • Speciellt kort hölje
  • För användning i trånga utrymmen
  • Utrymmesbesparande anslutningsteknologi
  • Robust metallhölje för användning i tuffa industriella miljöer
  • Mycket hög växlingsfrekvens
  • ce
  • eac

Nedladdning
Technische Details
Produktegenskaper
Elektriskt utförande NPN
Utgångsfunktion slutande
Avkänningsavstånd [mm] 2
Hölje gängat utförande
Mått [mm] M8 x 1 / L = 37
Elektriska data
Anslutningsspänning [V] 10...36 DC
Strömförbrukning [mA] 15; (24 V)
Skyddsklass III
Polaritetsskyddad ja
Utgångar
Elektriskt utförande NPN
Utgångsfunktion slutande
Max. spänningsfall vid kopplingsutgång DC [V] 2,5
Permanent belastningsström i kopplingsutgången DC [mA] 200
Kopplingsfrekvens DC [Hz] 800
Kortslutningsskyddad ja
Överlastskydd ja
Område
Avkänningsavstånd [mm] 2
Verkligt avkänningsavstånd, Sr [mm] 2 ± 10 %
Arbetsavstånd [mm] 0...1,6
Noggrannhet / Avvikelse
Korrektionsfaktor Stål: 1 / rostfritt stål: 0,7 / Mässing: 0,5 / Aluminium: 0,4 / koppar: 0,3
Hysteres [% av Sr] 1...15
Tolerans, kopplingspunkt [% av Sr] -10...10
Driftförhållanden
Omgivningstemperatur [°C] -25...80
Kapslingsklass IP 67
Godkännanden / tester
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF påstrålat 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF ledningsbunden 3 V
EN 55011 Klass B
MTTF (Mean Time To Failure) [års] 2750
Mekaniska data
Vikt [g] 47,3
Hölje gängat utförande
Montering inbyggbar
Mått [mm] M8 x 1 / L = 37
Gängbeteckning M8 x 1
Material Mässing belagd med vitbrons; LCP

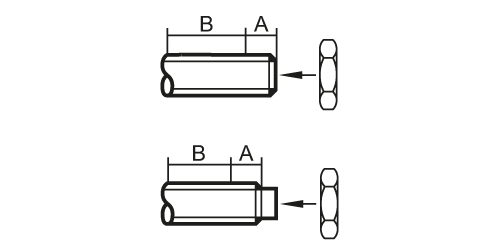

Åtdragningsmoment [Nm] A = 5 mm: 1 Nm; B: 2 Nm
Displayer / manöverelement
Display
Utgångsstatus 1 x LED, gul
Tillbehör
Tillbehör (ingår)
låsmuttrar: 2
Anmärkning
Förpackning 1 antal
Elektrisk anslutning
Anslutning kabel: 2 m, PUR; 3 x 0,14 mm²
diagram och grafer
Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — IE5313-00 — 06.03.2003 —
