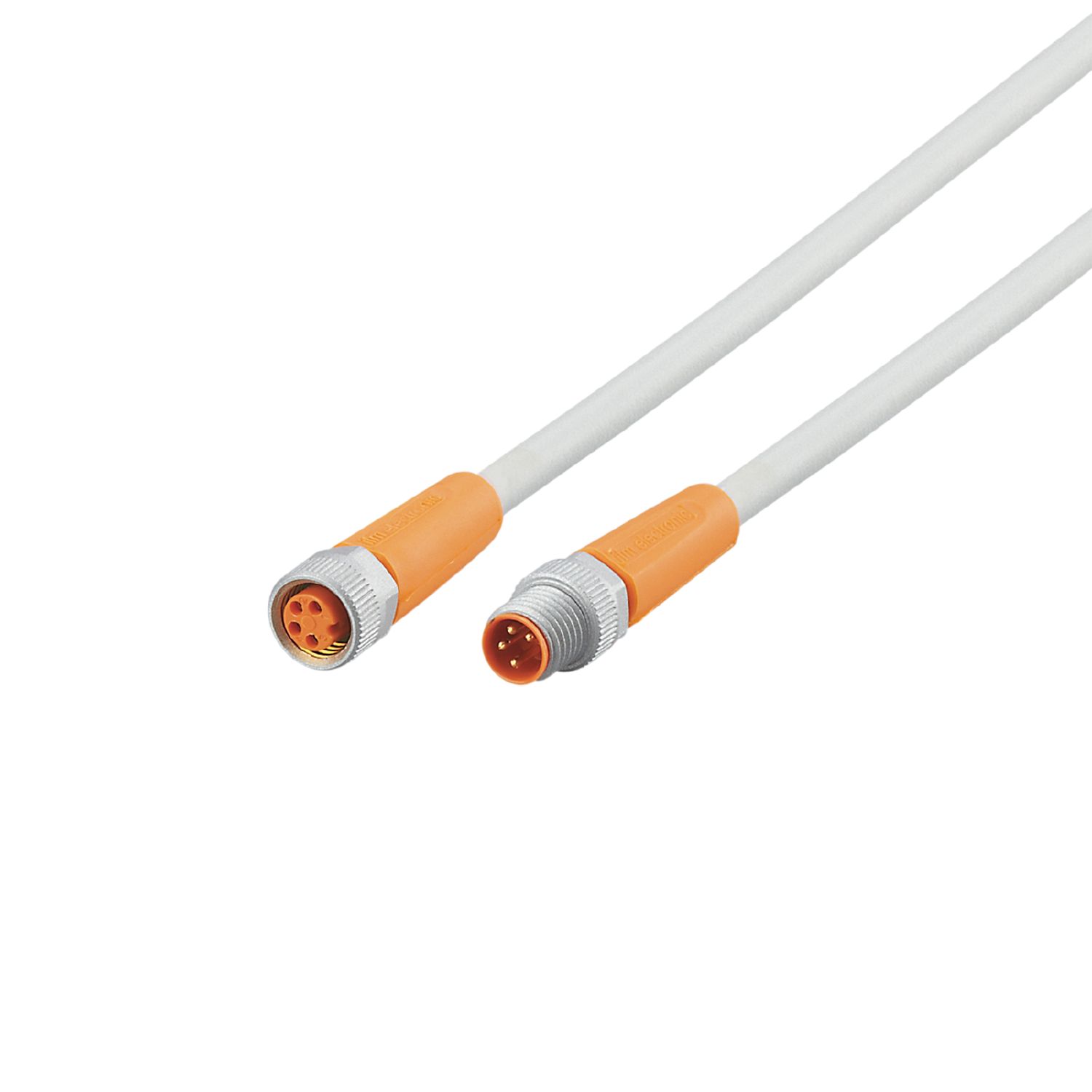

Anslutningskabel
EVW104
VDOGF040SCS0001T04STGF040SCS
Anslutningskabel
EVW104
VDOGF040SCS0001T04STGF040SCS
- Svetsslaggtålig PUR-kabel med lämplighet för dragkedja
- Mutter med speciell svetsslaggtålig beläggning
- Hög skyddsklass för kraven i tuffa industriella miljöer
- Vibrations- och stöttålig tack vare kopplingsring med låsmekanism
- Mekaniskt ändstopp för att skydda O-ringen från att förstöras
{{ifmVariantName}}
| Applikation | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Speciella egenskaper | Silikonfri; Halogenfri; guldpläterade stift; För användning i släpkedja | ||||||||
| Applikation | svetsapplikationer | ||||||||
| Silikonfri | ja | ||||||||
| Elektriska data | |||||||||
| Anslutningsspänning [V] | < 50 AC / < 60 DC | ||||||||
| Skyddsklass | III | ||||||||
| Max. strömbelastning totalt [A] | 3 | ||||||||
| Driftförhållanden | |||||||||
| Omgivningstemperatur [°C] | -25...90 | ||||||||
| Hänvisning till omgivningstemperatur |
|
||||||||
| Omgivningstemperatur (rörlig) [°C] | -25...90 | ||||||||
| Hänvisning till omgivningstemperatur |
|
||||||||
| Kapslingsklass | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Mekaniska data | |||||||||
| Vikt [g] | 45,9 | ||||||||
| Material | kapsling: TPU orange; Packning: FKM | ||||||||
| Material mutter | Mässing, nonstick-beläggning | ||||||||
| För användning i släpkedja | ja | ||||||||
| För användning i släpkedja |
|
||||||||
| Anmärkning | |||||||||
| Anmärkning |
|
||||||||
| Förpackning | 1 antal | ||||||||

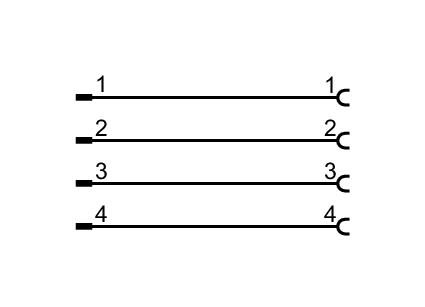

| Elektrisk anslutning - hankontakt | |||||||||

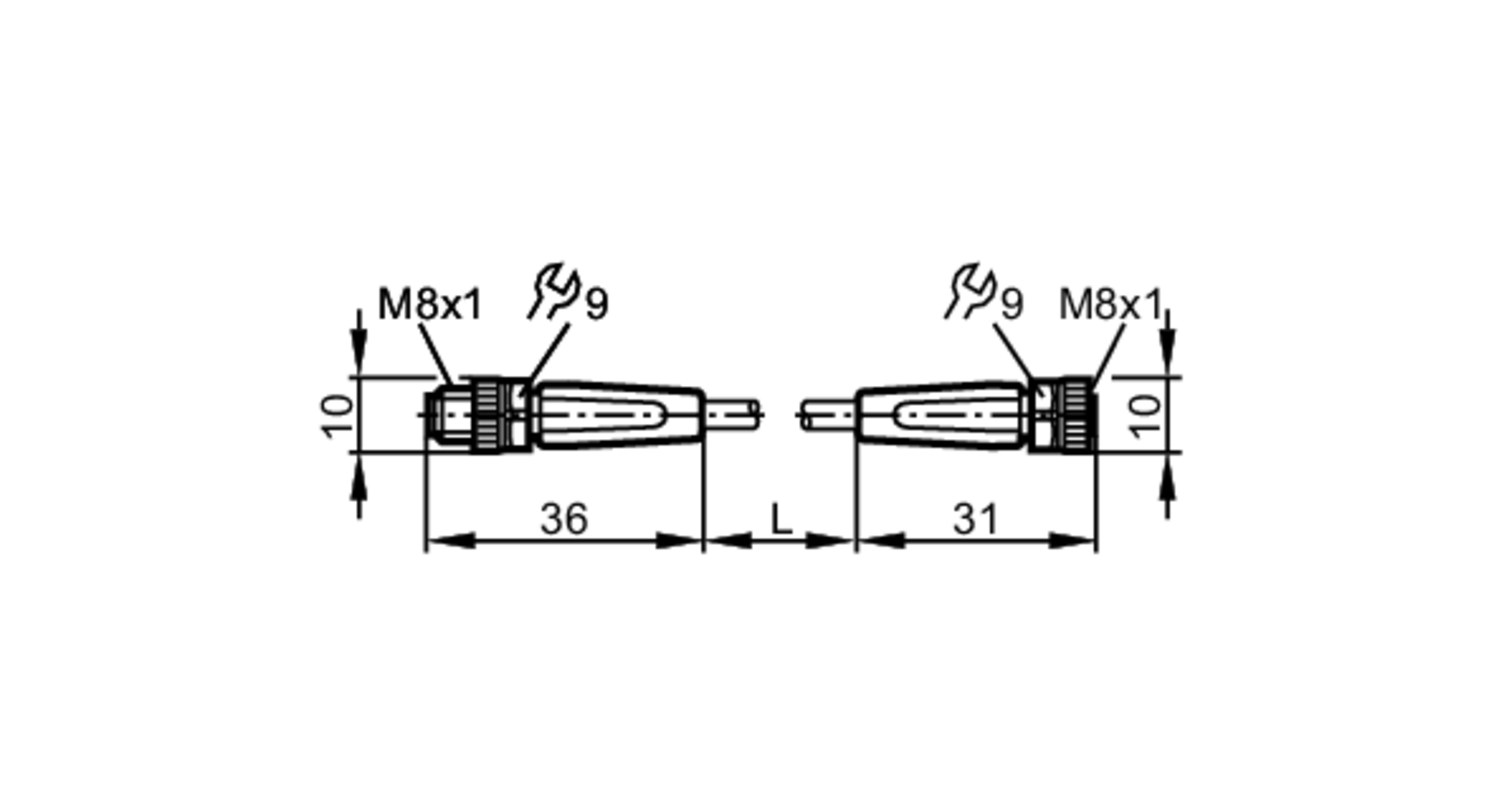

| Anslutning: 1 x M8, rak; kodning: A; Låsning: Mässing, nonstick-beläggning; Kontakter: guldpläterad; Åtdragningsmoment: 0,3...0,5 Nm | |||||||||
| Elektrisk anslutning | |||||||||
| Anslutning | kabel: 1 m, PUR, Halogenfri, grå, Ø 4,5 mm; ej bestrålad (återvinningsbar); resistent mot svetsgnistor; 4 x 0,25 mm² (32 x Ø 0,1 mm ) | ||||||||
| Elektrisk anslutning - Honkontakt | |||||||||
| Anslutning: 1 x M8, rak; kodning: A; Låsning: Mässing, nonstick-beläggning; Kontakter: guldpläterad; Åtdragningsmoment: 0,3...0,5 Nm | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — EVW104-00 — 05.11.2020 —
|
|||||||||
EVW104 –
VDOGF040SCS0001T04STGF040SCS
Elektrisk anslutning - hankontakt
Anslutning: 1 x M8, rak; kodning: A; Låsning: Mässing, nonstick-beläggning; Kontakter: guldpläterad; Åtdragningsmoment: 0,3...0,5 Nm
Elektrisk anslutning
kabel: 1 m, PUR, Halogenfri, grå, Ø 4,5 mm; ej bestrålad (återvinningsbar); resistent mot svetsgnistor; 4 x 0,25 mm² (32 x Ø 0,1 mm )
Anslutning
Elektrisk anslutning - Honkontakt
Anslutning: 1 x M8, rak; kodning: A; Låsning: Mässing, nonstick-beläggning; Kontakter: guldpläterad; Åtdragningsmoment: 0,3...0,5 Nm
