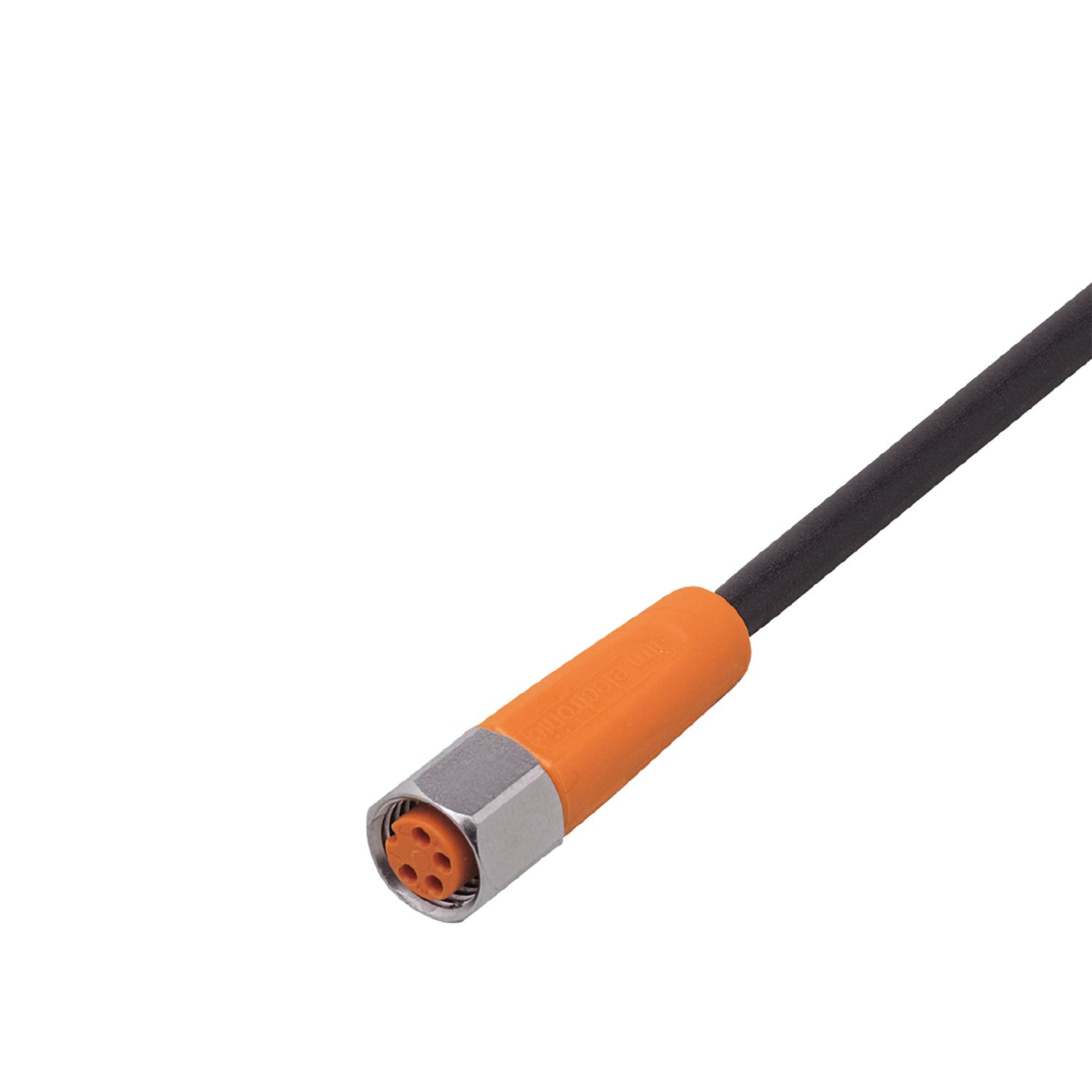

Anslutningskabel hona

EVM029

ADOGF040VAS0005H04

Anslutningskabel hona EVM029

Anslutningskabel hona

EVM029

ADOGF040VAS0005H04

  • För applikationer i mobila maskiner och i speciellt tuffa industriella miljöer
  • Stort drifttemperaturintervall och hög skyddsklass
  • Vibrations- och stöttålig tack vare kopplingsring med låsmekanism
  • Tåla snabba temperaturförändringar och saltstänk
  • Tål olja och kylmedel
  • ce
  • ukca
  • cul
Applikation
Speciella egenskaper Silikonfri; Halogenfri; guldpläterade stift; För användning i släpkedja
Silikonfri ja
Elektriska data
Anslutningsspänning [V] < 50 AC / < 60 DC
Skyddsklass III
Max. strömbelastning totalt [A] 3
Driftförhållanden
Omgivningstemperatur [°C] -25...90
Hänvisning till omgivningstemperatur
cULus: ...80
Omgivningstemperatur (rörlig) [°C] -25...90
Hänvisning till omgivningstemperatur
cULus: ...80
Kapslingsklass IP 65; IP 67; IP 68; IP 69K
Godkännanden / tester
Vibrationstålighet
EN 60068-2-6 Fc 20 g (10...3000 Hz) / -20 °C / 50 °C
50 utbredningscykler per frekvens 1 oktav per minut i tre axlar
Stöttålighet
EN 60068-2-27 Ea 100 g 11 ms halv sinus; 6 stötar vardera i varje riktning längs de tre koordinataxlarna / -40 °C / 85 °C
Tålighet mot kontinuerlig chock
EN 60068-2-29 Eb 40 g 6 ms; 4000 stötar i varje riktning utmed de tre koordinataxlarna / -20 °C / 50 °C
Snabb temperaturväxling
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 cykler
Saltsprayprov
EN 60068-2-52 Kb Svårighetsgrad 5 (4 testcykler)
Mekaniska data
Vikt [g] 116,4
Mått [mm] 10 x 10 x 31
Material kapsling: TPU orange; Packning: FKM
Material mutter rostfritt stål (1,4404 / SS2348)
För användning i släpkedja ja
För användning i släpkedja
Böjningsradie för flexibla installationer min. 10x kabeldiametern
Färdhastighet max. 3,3 m/s vid 5 m horisontell färdsträcka och max. 5 m/s² acceleration.
Böjningscykler > 5 Mio.
Torsion/vridningsvinkel ± 180 °/m
Anmärkning
Förpackning 1 antal
Elektrisk anslutning
kabel: 5 m, PUR, Halogenfri, svart, Ø 3,7 mm; 4 x 0,25 mm² (32 x Ø 0,1 mm )
Elektrisk anslutning - Honkontakt
Anslutning Anslutning: 1 x M8, rak; kodning: A; Låsning: rostfritt stål (1,4404 / SS2348); Kontakter: guldpläterad; Åtdragningsmoment: 0,3...0,5 Nm
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — EVM029-00 — 05.11.2020 —
