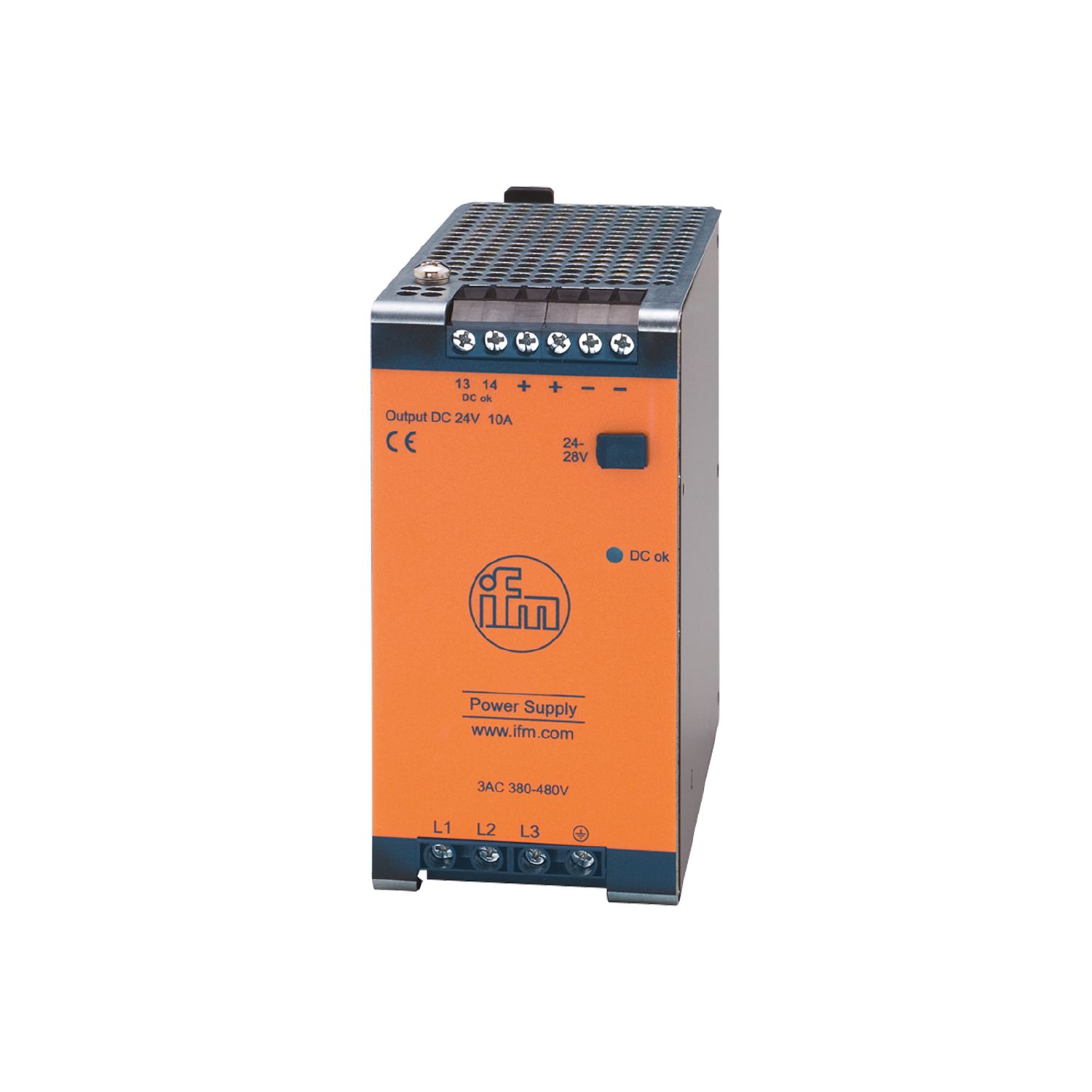

Switchat nätaggregat 24 V DC

Name: DN4033
Brand: ifm
SKU: DN4033
Price: 3384.00 SEK

DN4033

PSU-3AC/24VDC-10A

Switchat nätaggregat 24 V DC

DN4033

PSU-3AC/24VDC-10A

För reglerad strömförsörjning för styrenheter, givare, ställdon och industriell elektronik
Låg effektförlust tack vare hög effektivitet
Hög buffringstid för strömförsörjning
Speciellt utrymmesbesparande design
Höga effektreserver

Elektriska data

Frekvens AC [Hz]

47...64

Anslutningsspänning tolerans [%]

15...20

Nominell spänning AC [V]

< 400

Ingångsspnningsområde AC [V]

380...480

Utgångsspänning DC [V]

24...28

Skyddsklass

I; (IEC 61140)

Överspänningsskydd

ja; (< 32 DC)

Utgångsspänning [V]

inställbar; Utgångsspänning enligt SELV, PELV

Max. utgångsström vid min. utgångspänning [A]

Max. utgångsström vid max. utgångsspänning [A]

8,6

Max. utgångsström peak vid min. utgångsspänning [A]

Max. utgångsström peak vid max. utgångsspänning [A]

10,3

Utgångseffekt (permanent) [W]

240

Utgångseffekt (peak) [W]

288

Hänvisning till utgångseffekten (peak) [W]

≤ 45 °C tillåts kontinuerligt; > 45 °C < 1 minut var 10:e minut

Effektfaktor (nominell spänning 400 V AC / 50 Hz)

0,53

Hänvisning till effektfaktor (nominell spänning 400 V AC / 50 Hz)

med symmetrisk fasspänning

Effektfaktor (nominell spänning 480 V AC / 50 Hz)

0,52

Nänvisning till effektfaktor (nominell spänning 480 V AC / 50 Hz)

med symmetrisk fasspänning

Effektreserv [%]

Antal utgångskretsar

Max. rippel [mV]

Strömpeak vid tillslag (nominell spänning 400 V AC / 60 Hz) [A]

Strömpeak vid tillslag (nominell spänning 480 V AC / 50 Hz) [A]

Startströmsbegränsning

Verkningsgrad (nominell spänning 400 V AC / 60 Hz) [%]

92,8

Verkningsgrad (nominell spänning 480 V AC / 50 Hz) [%]

92,9

Externt ingångsskydd

≤ B-6 A / ≤ C-3 A

Effektförlust [W/K]

6 (60...70 °C)

Strömavbrottstid (nominell spänning 400 V AC / 60 Hz) [ms]

Strömavbrottstid (nominell spänning 480 V AC / 50 Hz) [ms]

Ingångsström (nominell spänning 400 V AC / 60 Hz) [A]

0,7

Ingångsström (nominell spänning 480 V AC / 50 Hz) [A]

0,6

Effektförlust (nominell spänning 400 V AC / 60 Hz) [W]

18,6

Effektförlust (nominell spänning 480 V AC / 50 Hz) [W]

18,3

Återkopplingsmotstånd [V]

Utgångar

Kortslutningssäker	ja
Överlastskydd	ja
Överlast begränsning	konstant utgångsström
Typ DC OK-signal	Reläutgång
Tillförlitlighet av DC OK-signal	60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)

Driftförhållanden

Omgivningstemperatur [°C]

-25...70

Hänvisning till omgivningstemperatur

observera utrymmet för konvektion (se bruksanvisning)

Lagringstemperatur [°C]

-40...85

Max. relativ luftfuktighet [%]

95; (IEC 60068-2-30)

Kapslingsklass

IP 20; (EN 60529)

Föroreningsgrad

2; (IEC 62103: konduktiv nedsmutsning ej tillåten)

Godkännanden / tester

EMC

EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2	Klass A

Vibrationstålighet

IEC 60068-2-6

±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz

Stöttålighet

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

Effektfaktorkorrektion (Power Factor Correction) (PFC)

uppfyllt

Mekaniska data

Vikt [g]	891,6
Monteringstyp	skena; (TH35 (EN 60715))
Mått [mm]	124 x 62 x 122,5
Material	stålbleck

Displayer / manöverelement

Display

DC-ok

1 x LED

Anmärkning

seriekoppling av utgångarna gäller endast identiska enheter upp till max. 150 V DC totalspänning

Förpackning

1 antal

Elektrisk anslutning

Anslutning	skruvklämmor:

diagram och grafer

blockdiagram

Utgångskaraktäristik

Karakteristik för effektivitet / effektförlust

Karaktäristik för reducering

Strömavbrottstid

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — DN4033-00 — 10.01.2014 —
