Switchat nätaggregat 24 V DC

DN4013

PSU-1AC/24VDC-10A

Switchat nätaggregat 24 V DC DN4013

Switchat nätaggregat 24 V DC

DN4013

PSU-1AC/24VDC-10A

  • För reglerad strömförsörjning för styrenheter, givare, ställdon och industriell elektronik
  • Låg effektförlust tack vare hög effektivitet
  • Hög buffringstid för strömförsörjning
  • Speciellt utrymmesbesparande design
  • Höga effektreserver
  • ce
  • ukca
  • cul
  • cruus
Elektriska data
Frekvens AC [Hz] 47...64
Anslutningsspänning tolerans [%] 10
Anslutningsspänningstolerans 2 [%] 10
Anslutningsspänning [V] automatisk områdesomkoppling
Nominell spänning AC [V] < 230
Nominell frekvens AC [Hz] 50...60
Ingångsspnningsområde AC [V] 100...120 / 200...240
Utgångsspänning DC [V] 24...28
Skyddsklass I; (IEC 61140)
Överspänningsskydd ja; (< 39 DC)
Utgångsspänning [V] inställbar; Utgångsspänning enligt SELV, PELV
Max. utgångsström vid min. utgångspänning [A] 10
Max. utgångsström vid max. utgångsspänning [A] 8,6
Max. utgångsström peak vid min. utgångsspänning [A] 12
Max. utgångsström peak vid max. utgångsspänning [A] 10,3
Utgångseffekt (permanent) [W] 240
Utgångseffekt (peak) [W] 288
Hänvisning till utgångseffekten (peak) [W]
≤ 45 °C tillåts kontinuerligt; > 45 °C < 1 minut var 10:e minut
Effektfaktor (nominell spänning 120 V AC / 60 Hz) 0,59
Effektfaktor (nominell spänning 230 V AC / 50 Hz) 0,51
Effektreserv [%] 20
Antal utgångskretsar 1
Max. rippel [mV] 50
Strömpeak vid tillslag (nominell spänning 120 V AC / 60 Hz) [A] 3
Strömpeak vid tillslag (nominell spänning 230 V AC / 50 Hz) [A] 3
Startströmsbegränsning ja
Verkningsgrad (nominell spänning 120 V AC / 60 Hz) [%] 91
Verkningsgrad (nominell spänning 230 V AC / 50 Hz) [%] 91,6
Externt ingångsskydd ≤ B-10 A / ≤ C-6 A
Effektförlust [W/K] 6 (60...70 °C)
Strömavbrottstid (nominell spänning 120 V AC / 60 Hz) [ms] 46
Strömavbrottstid (nominell spänning 230 V AC / 50 Hz) [ms] 47
Ingångsström (nominell spänning 120 V AC / 60 Hz) [A] 3,73
Ingångsström (nominell spänning 230 V AC / 50 Hz) [A] 2,23
Effektförlust (nominell spänning 120 V AC / 60 Hz) [W] 23,7
Effektförlust (nominell spänning 230 V AC / 50 Hz) [W] 22
Återkopplingsmotstånd [V] 35
Utgångar
Kortslutningssäker ja
Överlastskydd ja
Överlast begränsning konstant utgångsström
Typ DC OK-signal Reläutgång
Tillförlitlighet av DC OK-signal 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Driftförhållanden
Omgivningstemperatur [°C] -25...70
Hänvisning till omgivningstemperatur
observera utrymmet för konvektion (se bruksanvisning)
Lagringstemperatur [°C] -40...85
Max. relativ luftfuktighet [%] 95; (IEC 60068-2-30)
Kapslingsklass IP 20; (EN 60529)
Föroreningsgrad 2; (IEC 62103: konduktiv nedsmutsning ej tillåten)
Överhettningsskydd ja
Godkännanden / tester
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Vibrationstålighet
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Stöttålighet
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Mekaniska data
Vikt [g] 875,5
Monteringstyp skena; (TH35 (EN 60715))
Mått [mm] 124 x 62 x 122,5
Material stålbleck
Displayer / manöverelement
Display
DC-ok 1 x LED
Anmärkning
Anmärkning
seriekoppling av utgångarna gäller endast identiska enheter upp till max. 150 V DC totalspänning
Förpackning 1 antal
Elektrisk anslutning
Anslutning skruvklämmor:
diagram och grafer

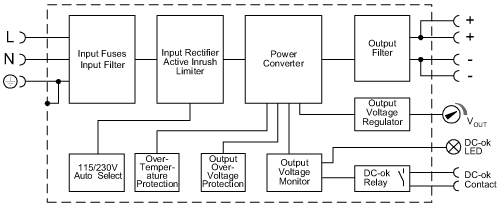

blockdiagram

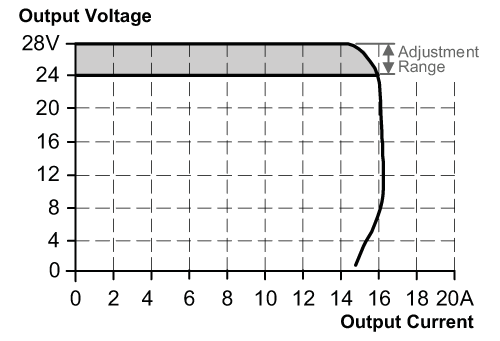

Utgångskaraktäristik

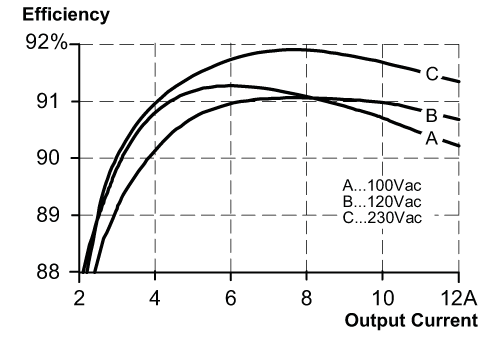

Karakteristik för effektivitet / effektförlust
Karaktäristik för reducering

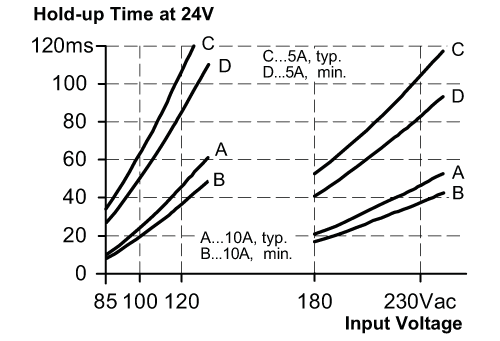

Strömavbrottstid
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — DN4013-00 — 10.01.2014 —
