AS-Interface Airbox med snabb monteringsteknik

AirBox 2x3/2 4DI-Y II 3D

{{'OPTIONAL_INFO' | productAvailability | error}}

Tyvärr finns detta datablad inte på det önskade språket. Om du har ytterligare frågor kan du nå oss via e-post på info.se@ifm.com.

Med vänliga hälsningar,
ditt ifm-team

  • För decentraliserad triggning av cylindrar och ventilställdon
  • Kombination av AS-i I/O-modul och solenoidventil
  • Hög energieffektivitet tack vare decentraliserad applikation nära ställdonet
  • Minskad komplexitet för installation och kabeldragning
  • Enkel installation och kabeldragning utan verktyg tack vare snabbmonteringsteknologi
  • ce
  • asib
Nedladdning
Technische Details
Elektriska data
Anslutningsspänning [V] 26,5...31,6 DC
Max. strömförbrukning från AS-i [mA] 280
Integrerad "Watchdog" ja
In- / utgångar
Antal in och utgångar Antal kopplingsingångar: 4; Antal pneumatiska utgångar: 2
Ingångar
Antal kopplingsingångar 4
Ingångskrets för kopplingsingång PNP
Spänningsförsörjning, givare AS-i
Spänningsmatning [V] 20...30; (via flatkabel)
Max. total belastningsström för ingångar [mA] 200
Ingångsström Hög [mA] 6...10
Ingångsström Låg [mA] 0...2
Min. Kopplingsnivå hög signal [V] 11
Kopplingsingångarna är kortslutningsskyddade ja
Utgångar
Elektriskt utförande AS-i
Antal pneumatiska utgångar 2
Driftförhållanden
Omgivningstemperatur [°C] -10...50
Kapslingsklass IP 50
Godkännanden / tester
ATEX-märkning II 3D Ex tc IIIB T80°C Dc X IP50
EMC
EN 50295
MTTF (Mean Time To Failure) [års] 288
AS-i-klassificering
AS-i version 2.11 + 3.0
AS-I adressering Adresseringskontakt
Utökat adressläge möjligt nej
AS-i profil S-7.F.F
AS-i I/O-konfigurering [hex] 7
AS-i ID-kod [hex] F.F
AS-i certifikat under bearbetning ja
Databitar
Databit D0 D1 D2 D3
Ingång 1 2 3 4
Honkontakt I-1/2 I-1/2 / I-2 I-3/4 I-3/4 / I-4
Pin 4 2 4 4 2 4
pneumatisk utgång - - 2 4
Mekaniska data
Vikt [g] 417,5
Monteringstyp AS-i flatkabel, direkt anslutningsbar
Material PA; POM; Piercingkontakter: CuSn6 förnicklad och förtennad
Pneumatiksystem 2 x 3/2-vägs slidventil (utan överlappning)
Tryckområde [bar] 2...8
Tryckområde [MPa] 0,2...0,8
Luftmängd vid 6/5 bar [l/min] 500
Tillåten tryckluft osmörjad tryckluft klass 6-3-1; smörjad tryckluft klass 6-3-4
Manuellt överskridande tryck/släpp eller tryck/vrid/lås
Slanganslutningar 8 mm
Utblås utblås kan urladdas genom tubkopplingen
Displayer / manöverelement
Display
drift LED, grön
Fel LED, röd
Funktion LED, gul
Tillbehör
Tillbehör (ingår)
underdel
Tillbehör (alternativ)
Montageplatta, E74999
Modulunderdel, E75000
Skyddskåpa: M12, E73004
täckplugg, E75231
skyddshölje, E7000A
Ljuddämpare, E75232
L-kontaktanslutning, E75228
T-kontaktanslutning, E75227
Anmärkning
Anmärkning
Mekaniskt skydd måste implementeras.
Annars måste enheten installeras tillsammans med stötskyddshöljet (E7000A).
Om den inte är pneumatiskt styrd, måste E75231 kapsling användas
Undvik påverkan av smuts och damm.
Koppla inga av följande punkter till en extern potential:
L-, L+, I-1, I-2, I-3, I-4
Kopplingarna är elektriskt anslutna med AS-i kabeln.
Hänvisning till tryckluft och EMC/ESD på internet på www.ifm.com
Förpackning 1 antal
Elektrisk anslutning
Anslutning snabb monteringsteknik för AS-i flatkabel: ; tre riktningar möjliga
Anslutning Anslutning: M12
diagram och grafer

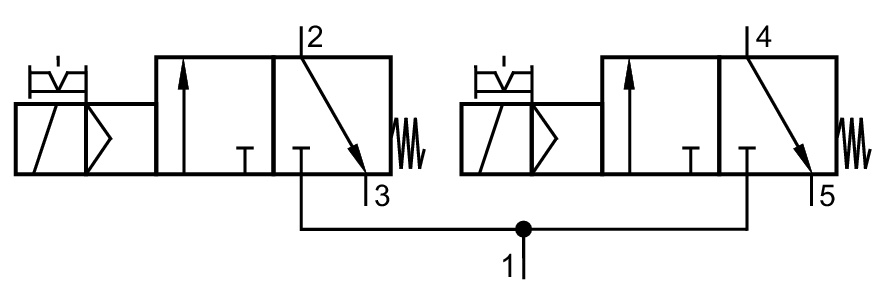

Pneumatiksymbol
2 x 3/2-vägs slidventil (utan överlappning)
