UIT515

senzor ultrasonic difuz

UIA08000HOKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Stimate client,
din păcate această fișă de date nu este disponibilă în limba dorită. Dacă aveți alte întrebări ne puteți contacta per e-mail, la info.ro@ifm.com.

Cu salutări cordiale,
Echipa dvs. ifm

  • O rază foarte mare de detectare
  • Configurare intuitivă a razei de detectare cu ajutorul butoanelor
  • LED foarte vizibil pentru indicarea stării de comutare și ecoului
  • Funcție de ieșire normal deschis/normal închis programabil
  • Detectare fără contact, indiferent de culoare, transparență sau caracteristicile de suprafață ale obiectului
  • ce
  • cul
Descărcare
Technische Details
Caracteristicile produsului
Model electric NPN
Functii de iesire normal deschis / normal inchis; (parametrizabile)
Distanţă de comutare [mm] 8000
Carcasa Formă constructivă filet
Dimensiuni [mm] M30 x 1,5 / L = 118,8
Date electrice
Tensiune de lucru [V] 10...30 DC
Consum de energie [mA] 30
Clasa de protectie III
Protectie la polaritate inversa da
Timp de intarziere la pornire [s] < 0,3
Convertor de frecvență [kHz] 40
Intrari / iesiri
Numar de intrari si iesiri Numar de iesiri digitale: 2
Iesiri
Numarul total de iesiri 2
Model electric NPN
Numar de iesiri digitale 2
Functii de iesire normal deschis / normal inchis; (parametrizabile)
Caderea de tensiune Max. a iesirii de comutare DC [V] 2,2
Curentul permanent pe iesirea de comutare DC [mA] 100
Frecventa de comutare DC [Hz] 1
Protecţie la scurtcircuit da
Protectie suprasarcina da
Raza de detectie
Distanţă de comutare [mm] 8000
Zona moarta [mm] 600
Unghiul de apertura cilindric [°] 10; (±2)
Deviatia max. Fata de unghiul de 90° senzor/obiect [°] ± 4
Precizia / Devieri
Indicaţii Valorile indicate sunt atinse dupa un timp de incalzire de min. 20 de minute
Compensare de temperatura da
Histerezis [%] 1
Devierea punctului de comutare [%] 5
Repetabilitate 1 %
Rezolutie [mm] 3
Timpi de raspuns
Timp răspuns [ms] 500
Condiţiile mediului
Temperatură de ambianţă [°C] -20...70
Temperatura depozitare [°C] -30...80
Protectie IP 67
Teste / certificari
Ecranare electromagnetică
EN 61000-4-2 ESD 4 kV CD / Material plastic
8 kV AD / Metal
EN 61000-4-3 HF radiat 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conductanta 3 V
EN 55011 Clasa A
Rezistenta la vibratii
EN 60068-2-6 Fc (10-55) Hz 1 mm amplitudine, perioada oscilare 5 min., 30 min. per axa de rezonanta sau 55 Hz
Rezistenţă la şoc
EN 60068-2-27 Ea 30 g 11 ms semi-sinus; 3 socuri fiecare in fiecare directie a celor trei axe de coordonate
MTTF [ani] 135
Date mecanice
Greutate [g] 437
Carcasa Formă constructivă filet
Dimensiuni [mm] M30 x 1,5 / L = 118,8
Desemnarea firului M30 x 1,5
Materiale Capsula: inox (1.4404 / 316L); PA; Ceramică epoxidică
Afisaj / elemente de operare
Display
Stare de funcţionare 2 LED, galben
ecou 1 LED, verde
Funcţie Teach da
Accesorii
Accesorii (furnizate)
piulite de blocare: 2, Oţel inox
Observaţii
Observaţii
Tensiune de operare "supply class 2" conform cULus
Unitate de ambalare 1 buc.
Conectare electrică
Racord Conector: 1 x M12

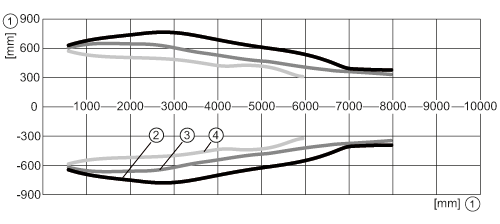

diagrame si grafice

1: Distanţa
2: Con de sunet standard
3: Con de sunet mediu
4: Con de sunet ingust
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ne rezervăm modificările tehnice, fără a vă anunţa în prealabil! — RO-RO — UIT515-00 — 19.11.2018 —
