Senzor curgere ultrasunet

Name: SU8021
Brand: ifm
SKU: SU8021
Price: 526.80 EUR

SU8021

SUR11XXBFRKG/US

Senzor curgere ultrasunet

SU8021

SUR11XXBFRKG/US

Măsurarea precisă a debitului de apă și apă ultrapură
O țeavă de măsurare robustă, fără componente, realizată din oțel inoxidabil, oferă o rezistență ridicată la medii și o rezistență permanentă la pătrundere
Procesul de măsurare în linie de mare precizie elimină orice influență a variației grosimii pereților și a materialelor țevilor
LED-ul de stare de funcționare semnalează starea senzorului și permite formularea de concluzii cu privire la calitatea procesului

Caracteristicile produsului

Conectarea la proces	G 1 DN25 filet exterior

Aplicatie

Caracteristici speciale

contacte aurite

Mediu

apă ultrapură; apa; medii pe bază de apă

Notă despre medii

medii pe bază de apă: pentru medii cu aditivi >10 %, repetabilitate este singura valoare disponibilă

Temperatura mediului

-20...100 °C

-4...212 °F

Varf de presiune Min.

150 bar

15 MPa

Rezistenţă la presiune

100 bar

10 Mpa

Rezistență la vacuum [mbar]

-1000

MAWP (pentru aplicatii conform cu CRN) [bar]

100

Date electrice

Tensiune de lucru [V]	18...32 DC; (conform SELV/PELV)
Consum de energie [mA]	< 75
Clasa de protectie	III
Protectie la polaritate inversa	da
Timp de intarziere la pornire [s]	5
Principiu de masură	cu ultrasunete

Intrări

Intrări	resetarea cronometrului

Iesiri

Numarul total de iesiri	2
Semnal de ieşire	semnal analogic; semnal puls; semnal analogic; IO-Link; semnal de frecventa; semnal diagnostic; semnal de comutare a totalizatorului
Model electric	PNP/NPN
Functii de iesire	normal deschis / normal inchis; (parametrizabile)
Caderea de tensiune Max. a iesirii de comutare DC [V]	2
Curentul permanent pe iesirea de comutare DC [mA]	100
Frecventa de comutare DC [Hz]	0...10000
Iesire analogica in curent [mA]	4...20
Sarcina max. [Ω]	500
Ieşire impuls	Contor cantităţi debit
Protecţie la scurtcircuit	da
Tipul protectiei la scurt-circuit	pe bază de impulsuri
Protectie suprasarcina	da

Domeniu de masura/programare

Domeniu de masura

1...240 l/min

0,06...14,4 m³/h

16...3804 gph

0,26...63,4 gpm

Domeniu afişaj

-288...288 l/min

-17,28...17,28 m³/h

-4565...4565 gph

-76,08...76,08 gpm

Rezolutie

0,1 l/min

0,001 m³/h

1 gph

0,02 gpm

Punct de comutare SP

2,3...240 l/min

0,139...14,4 m³/h

37...3804 gph

0,61...63,4 gpm

Punct de reset rP

1,1...238,8 l/min

0,064...14,325 m³/h

17...3784 gph

0,28...63,07 gpm

Punctul analogic initial

-240...192 l/min

-14,4...11,522 m³/h

-3804...3044 gph

-63,4...50,73 gpm

Punctul analogic final

-192...240 l/min

-11,522...14,4 m³/h

-3044...3804 gph

-50,73...63,4 gpm

Filtru LFC (Low flow cut-off)

1...12 l/min

0,06...0,72 m³/h

16...190 gph

0,26...3,17 gpm

Frecventa punct final, FEP

48,1...240 l/min

2,889...14,4 m³/h

763...3804 gph

12,72...63,4 gpm

Frecventa la punctul final FRP [Hz]

1...10000

Masurarea debitului volumetric

Lungime impuls [s]	0,002...2
Valoare impuls	0,02...99990000 l; 0,005...26414563,515 gal

Monitorizarea temperaturii

Domeniu de masura

-20...100 °C

-4...212 °F

Domeniu afişaj

-44...124 °C

-47,2...255,2 °F

Rezolutie

0,1 °C

0,1 °F

Punct de comutare SP

-19,6...100 °C

-3,2...212 °F

Punct de reset rP

-20...99,6 °C

-4...211,2 °F

Punct pornire analogic

-20...76 °C

-4...168,8 °F

Punct capăt analogic

4...100 °C

39,2...212 °F

Punct de start frecventa, FSP

-20...76 °C

-4...168,8 °F

Frecventa punct final, FEP

4...100 °C

39,2...2121 °F

Frecventa la punctul final FRP [Hz]

1...10000

Precizia / Devieri

Monitorizarea curgerii

Acuratete (in domeniul de masura)	± (1,0 % MW + 0,5 % MEW)
Repetabilitate	± 0,2 % MEW

Monitorizarea temperaturii

Precizia [K]	± 2,5 (Q > 5 % MEW)
Coeficient de temperatură [% din interval / 10 K]	0,2

Timpi de raspuns

Monitorizarea curgerii

Timp răspuns [s]	< 0,25; (dAP = 0, T09)
Amortizarea valorii de proces dAP [s]	0...5

Monitorizarea temperaturii

Dinamică de raspuns T05 / T09 [s]	5,7 / 86

Software / Programare

Functile de diagnostic	detecția direcției de curgere; calitatea semnalului

Interfete

Interfata de comunicatie

IO-Link

Tip transfer

COM2 (38,4 kBaud)

Revizie IO-Link

1.1.3

Standard SDCI

IEC 61131-9: 2013-07

Profil

Identification and Diagnosis (0x4000)

Tip port master necesar

Date de proces analogice

Date de proces binare

Timp minim al ciclului de proces [ms]

9,6

Date de proces IO-Link (ciclice)

functie	lungime bit
totalizator	32
Monitorizarea curgerii	32
Monitorizarea temperaturii	32
status	4
Ieşire 1	1
Ieşire 2	1

ID-uri de dispozitive suportate

Tip de operare	ID-ul dispozitivului
Mod implicit	1463

Condiţiile mediului

Temperatură de ambianţă [°C]	-20...60
Temperatura depozitare [°C]	-25...80
Protectie	IP 67

Teste / certificari

Ecranare electromagnetică

DIN 61326-1:2021

Rezistenţă la şoc

DIN IEC 68-2-27

20 g (11ms)

Rezistenţă la vibraţii

DIN IEC 68-2-6

5 g (10...2000Hz)

MTTF [ani]

160

Aprobare UL

Numar certificare UL	I034
UL numar fisier	E174189

Directiva privind echipamentele sub presiune

pot fi folosite pentru grupa 2 de fluide; grupa 1 de fluide la cerere

Date mecanice

Greutate [g]	451,8
Tip montare	lungime conductă intrare 5xDN; tronson conductă evacuare 1xDN
Materiale	Capsula: inox (1.4404 / 316L); Afisaj: PFA; Etanşare Afisaj: FKM; Conector: POKAN
Materiale în contact cu mediul	Secţiunea conductei: inox (1.4404 / 316L); Etanșare conexiune de proces: Centellen Cu etanşare plată
Conectarea la proces	G 1 DN25 filet exterior
Caracteristicile suprafetei Ra/Rz a partilor umede	1,25 µm

Afisaj / elemente de operare

Display

	Afișaj color 1,44", 128 x 128 pixel
Funcţie de comutare	2 x LED, galben
diagnoza	1 x LED, 3 culori

Accesorii

Articole livrate

Cu etanşare plată 2, Centellen

inserarea pachetului

Observaţii

MW = Valoare masurata

MEW = Valoarea finala a domeniului de masurare

impulsul și semnalul totalizatorului sunt disponibile numai pentru una dintre cele două ieșiri

indicațiile de precizie sunt respectate pe întreaga zonă de aplicare

Unitate de ambalare

1 buc.

Conectare electrică

Racord	Conector: 1 x M12; codificare: A; Contacte: aurit

diagrame si grafice

Nota privind pierderi de presiune

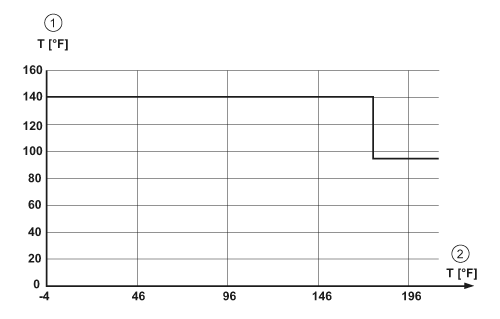

scăderea temperaturii ambientale
