Debitmetru pentru aer comprimat

SD0523

SDD11DGXFPKG/US-100

Debitmetru pentru aer comprimat

SD0523

SDD11DGXFPKG/US-100

  • măsurare exactă a debitului, consumului și temperaturii medii
  • Acuratețe ridicată, repetabilitate și dinamica măsurării
  • Pentru detectarea aerului comprimat pentru uz industrial
  • Cu ieșire de comutare, ieșire analogică și ieșire impulsuri
  • Ajustabil la diametrele interioare ale țevii
Articol scos din productie
Articole alternative: SD1540 Comparație produse: SD0523 / SD1540 Ţineţi seama la alegerea articolului alternativ şi a accesoriilor de eventuale date tehnice care pot fi diferite!
{{ifmVariantName}}



  • ce
  • eac
  • cul
  • iolink
  • crn
Detalii tehnice
Caracteristicile produsului
Numar de intrari si iesiri Numar de iesiri digitale: 2; Numar de iesiri analogice: 1
Domeniu de masura
0,5...143,9 m/s 8...2110 m³/h 0,12...35,18 m³/min
Conectarea la proces conectare pe filet G 1 Filet interior
Aplicatie
Montaj Ajustabil la diametrele interioare ale țevii; (38...254 mm)
Mediu Aer comprimat
Temperatura mediului [°C] 0...60
Rezistenţă la presiune [bar] 16
Rezistenţă la presiune [Mpa] 1,6
Rezistenţă la presiune [psi] 232
MAWP (pentru aplicatii conform cu CRN) [bar] 16
Date electrice
Tensiune de lucru [V] 18...30 DC; (in conformitate cu EN 50178 SELV/PELV)
Consum de energie [mA] < 110
Clasa de protectie III
Protectie la polaritate inversa da
Timp de intarziere la pornire [s] 1
Intrari / iesiri
Numar de intrari si iesiri Numar de iesiri digitale: 2; Numar de iesiri analogice: 1
Iesiri
Numarul total de iesiri 2
Semnal de ieşire semnal de comutare; semnal analogic; semnal puls; IO-Link; (configurabil)
Model electric PNP
Numar de iesiri digitale 2
Functii de iesire normal deschis / normal inchis; (parametrizabile)
Caderea de tensiune Max. a iesirii de comutare DC [V] 2
Curentul permanent pe iesirea de comutare DC [mA] 250; (Per iesire)
Numar de iesiri analogice 1
Iesire analogica in curent [mA] 4...20; (scalabil)
Sarcina max. [Ω] 500
Ieşire impuls Contor cantităţi de utilizat
Protecţie la scurtcircuit da
Tipul protectiei la scurt-circuit pe bază de impulsuri
Protectie suprasarcina da
Domeniu de masura/programare
Domeniu de masura Domeniu de masura/programare; Monitorizarea curgerii; Valoarile sunt valabile pentru: Ø 72 mm
Domeniu de masura
0,5...143,9 m/s 8...2110 m³/h 0,12...35,18 m³/min
Domeniu afişaj
0...172,7 m/s 0...2532 m³/h 0...42,22 m³/min
Rezolutie
0,1 m/s 2 m³/h 0,02 m³/min
Punct de comutare SP
1,2...143,9 m/s 18...2110 m³/h 0,28...35,18 m³/min
Punct de reset rP
0,5...143,2 m/s 6...2100 m³/h 0,12...35 m³/min
Punctul analogic initial
0...107,9 m/s 0...1582 m³/h 0...26,38 m³/min
Punctul analogic final
36...143,9 m/s 528...2110 m³/h 8,8...35,18 m³/min
In pasi de
0,1 m/s 2 m³/h 0,02 m³/min
Masurarea debitului volumetric
Valoare impuls 1...1000 x 10³
În paşi de 1 Nm³
Lungime impuls [s] 0,7...2 (D = 72 mm)
Monitorizarea temperaturii
Domeniu de masura [°C] 0...60
Domeniu afişaj [°C] -12...72
Rezolutie [°C] 0,2
Punct de comutare SP [°C] 0,4...60
Punct de reset rP [°C] 0,2...59,8
Punct pornire analogic [°C] 0...45
Punct capăt analogic [°C] 15...60
În paşi de [°C] 0,2
Precizia / Devieri
Monitorizarea curgerii
Repetabilitate [% din valoarea de măsurare] ± 1,5
Acuratete (in domeniul de masura) ± (6 % MW + 0,6 % MEW); (D = 72mm, T = 22 °C; debitul standard de volum: 50...850 Nm³/h)
Monitorizarea temperaturii
Precizia [K] ± 2,5 (Q > 2 Nm³/h)
Timpi de raspuns
Monitorizarea curgerii
Timp răspuns [s] 0,1; (dAP = 0)
Amortizare pentru iesirea de comutare dAP in pasi de [s] 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Monitorizarea temperaturii
Dinamică de raspuns T05 / T09 [s] 30 (Q > 2 Nm³/h)
Software / Programare
Optiuni de parametrizare Monitorizarea curgerii; cantitatea in metrii; Contor preselecţie; Monitorizarea temperaturii; histerezis / fereastra; normal deschis / normal inchis; current/pulse output; display-ul poate fi rotit si oprit; Unitate afişaj; totalizator
Interfete
Interfata de comunicatie IO-Link
Tip transfer COM2 (38,4 kBaud)
Revizie IO-Link 1.1
Standard SDCI IEC 61131-9
Profil Smart Sensor: Process Data Variable; Device Identification
Mod SIO da
Tip port master necesar A
Date de proces analogice 3
Date de proces binare 2
Timp minim al ciclului de proces [ms] 5
ID-uri de dispozitive suportate
Tip de operare ID-ul dispozitivului
Mod implicit 381
Condiţiile mediului
Temperatură de ambianţă [°C] 0...60
Temperatura depozitare [°C] -20...85
Umiditate relativă max. admisibilă a aerului [%] 90
Protectie IP 65
Teste / certificari
Ecranare electromagnetică
DIN EN 60947-5-9
DIN EN 61000-6-3
Rezistenţă la vibraţii
DIN EN 60068-2-6 5 g (55...2000 Hz)
MTTF [ani] 213
Date mecanice
Greutate [g] 539,5
Materiale PBT-GF20; PC; inox (1.4301 / 304); FKM
Materiale în contact cu mediul otel inoxidabil (1.4401 / 316); inox (1.4301 / 304); ceramică pasivizare la sticlă; PEEK; Poliester; FKM
Conectarea la proces conectare pe filet G 1 Filet interior
Afisaj / elemente de operare
Display
Unitate afişaj 4 x LED, verde (Nm³/min, Nm³/h, Nm³, °C)
Afişaj de funcţii 1 x LED, verde
Stare de funcţionare 2 x LED, galben
Valoari masurate Display alfanumeric, 4-digiti
Programare Display alfanumeric, 4-digiti
Observaţii
Observaţii
Domeniile de măsurare, afişaj şi reglare se referă la normal metri cubi conform DIN ISO 2533.
D = diametrul interior al tevii
Unitate de ambalare 1 buc.
Conectare electrică
Racord Conector: 1 x M12
diagrame si grafice

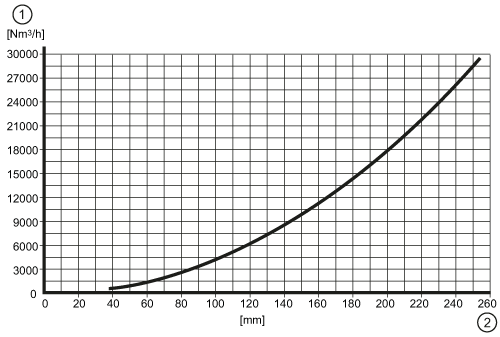

valoarea finala a domeniului de masura referindu-se la diametrul intern al tevii
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ne rezervăm modificările tehnice, fără a vă anunţa în prealabil! — RO-RO — SD0523-01 — 13.05.2015 —
