Encoder absolut cu arbore multiturn

RM6114

RM-8192-P24/K E

Encoder absolut cu arbore multiturn

RM6114

RM-8192-P24/K E

Articolul nu mai este disponibil - inregistrare in arhiva
Articole alternative: RM6110 Comparație produse: RM6114 / RM6110 Ţineţi seama la alegerea articolului alternativ şi a accesoriilor de eventuale date tehnice care pot fi diferite!
  • ce
  • cruus
Caracteristicile produsului
Rezolutie parametrizabile rezolutie; 8192 pasi; 4096 rotatie; 25 Bit
Interfata de comunicatie Interfaţă date SSI
Schita arbore arbore
Diametru arbore [mm] 10
Date electrice
Tensiune de lucru [V] 10...30 DC
Consum de energie [mA] < 300
Max. rotire electrica [U/min] 6000
Iesiri
Tip cod dual code sau gray code; (parametrizabile; constanta de timp pentru calcularea pozitiei: 0,5 ms)
Domeniu de masura/programare
Rezolutie parametrizabile rezolutie; 8192 pasi; 4096 rotatie; 25 Bit
Interfete
Interfata de comunicatie Interfaţă date SSI
Condiţiile mediului
Temperatură de ambianţă [°C] -20...70
Temperatura depozitare [°C] -30...80
Protectie IP 66
Teste / certificari
Rezistenţă la şoc
100 g (6 ms)
Rezistenţă la vibraţii
10 g (55...2000 Hz)
Date mecanice
Dimensiuni [mm] Ø 58 / L = 73
Materiale Aluminiu
Revolutia Max., mecanica [U/min] 10000
Max. Cuplu de pornire [Nm] 1
Temperatura de cuplu de referinta [°C] 20
Schita arbore arbore
Diametru arbore [mm] 10
Materaial arbore
otel (1.4104)
Max. incarcarea axiala pe arbore (la capatul arborelui) [N] 10
Max. incarcarea radiala pe arbore (la capatul arborelui) [N] 20
Observaţii
Observaţii
Pentru programare, sunt necesare un PC cu Windows 3.1™ sau mai mare,precum si software-ul de programare .
Conectare electrică
Conector: 1 x M23 (ifm 1001.11), radial; Lungimea maxima a cablului: 100 m
diagrame si grafice

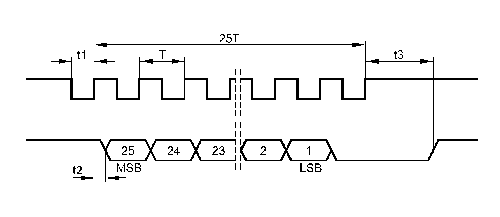

Diagramă impuls
Tact
Date
