RM6101

Encoder absolut cu arbore multiturn

RM6101

RM-8192-S24/N1A

Encoder absolut cu arbore multiturn

RM6101

RM-8192-S24/N1A

Pentru măsurarea exactă a poziției, vitezei, unghiului și liniarității
Ieșire directă a supapelor prin interfața SSI
Carcasă compactă și robustă
Rezistență mare la șocuri și vibrații
Conectare cu cablu radial pentru utilizarea în spații neîncăpătoare

Articol scos din productie

Articole alternative: RM8001 Comparație produse: RM6101 / RM8001 Ţineţi seama la alegerea articolului alternativ şi a accesoriilor de eventuale date tehnice care pot fi diferite!

Caracteristicile produsului

Rezolutie	8192 rezolutie; 8192 pasi; 4096 rotatie; 25 Bit
Interfata de comunicatie	Interfaţă date SSI
Schita arbore	arbore
Diametru arbore [mm]	6

Aplicatie

Principiu de functionare	absolut
Tip rotire	Multitreceri

Date electrice

Tensiune de lucru [V]	4,75...30 DC
Consum de energie [mA]	< 200

Iesiri

Tip cod	cod Gray; (valori ale codului crescand cand se roteste in sensul acelor de ceasornic (vazut pe arbore))
Semnal cod	Intrare tact; TTL-semnale compatibile ; ceas si ceas (inv.) de drivere la RS 485; iesire de date; serial sincronizat; TTL-semnale compatibile date si date (inv.); semnale incrementale; 2 semnale sinusoidale incrementale (A si B) ; schimbarea fazei la 90°; 1 Vss 512 perioade de semnal per rotatie

Domeniu de masura/programare

Rezolutie	8192 rezolutie; 8192 pasi; 4096 rotatie; 25 Bit

Interfete

Interfata de comunicatie	Interfaţă date SSI

Condiţiile mediului

Temperatură de ambianţă [°C]	-40...85
Umiditate relativă max. admisibilă a aerului [%]	75; (scurt: 95 %)
Protectie	IP 64

Teste / certificari

Rezistenţă la şoc

100 g (6 ms)

Rezistenţă la vibraţii

30 g (55...2000 Hz)

MTTF [ani]

Date mecanice

Greutate [g]

459,2

Dimensiuni [mm]

Ø 58 / L = 46,7

Materiale

Aluminiu

Revolutia Max., mecanica [U/min]

12000

Max. Cuplu de pornire [Nm]

Temperatura de cuplu de referinta [°C]

Schita arbore

arbore

Diametru arbore [mm]

Materaial arbore

otel (1.4104)

Max. incarcarea axiala pe arbore (la capatul arborelui) [N]

Max. incarcarea radiala pe arbore (la capatul arborelui) [N]

Observaţii

firele/pinii neconectate (n.c.) nu trebuie folosite

Conectare electrică

	Cablu: 1 m, PUR; Lungimea maxima a cablului: 100 m; utilizabili radial, dar şi axial

diagrame si grafice

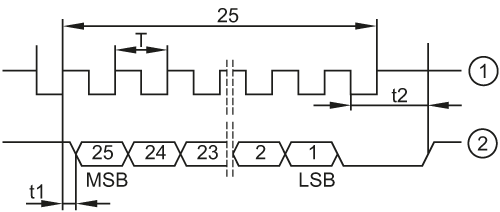

Diagramă impuls

1	Tact
2	Date
