Sursa de alimentare AS-i

AC1258

PSU-1AC/ASi-8A

Sursa de alimentare AS-i AC1258

Sursa de alimentare AS-i

AC1258

PSU-1AC/ASi-8A

  • Alimentare tensiune fiabilă pentru module, senzori și actuatoare
  • Imunitate la zgomot puternic și rezerve suficiente de energie pentru compensarea curentului de vânt
  • Decuplarea sigură a interfețelor de la sursa principală de energie
  • Design dimensiuni economice
  • Încălzire redusă a dulapului de comandă datorită înaltei eficiențe
  • cmim
  • ce
  • ukca
  • asi
  • cul
  • cruus
Date electrice
Frecventa AC [Hz] 47...64
Tolerante tensiune operare [%] 10
Tensiune de lucru [V] Selectia automata a domeniului
Tensiunea nominala AC [V] 110 / 230
Gama de tensiuni de intrare AC [V] 100...120 / 200...240
Clasa de protectie I
Protecţie la supratensiune da; (< 36 V)
Timpul maxim de intarziere la pornire [ms] 800
Tensiune de iesire AS-i [V] 30,5
Putere de iesire (permanenta) [W] 244
Putere de iesire (varf) [W] 256
Nota despre puterea de iesire (varf) [W]
pentru incarcarea capacitatii magistrale dupa pornire
Factor de putere (tensiune nominala 120 V AC / 60 Hz) 0,59
Factor de putere(tensiune nominala 230 V AC / 50 Hz) 0,51
Rezerva de putere [%] 5
Numar de circuite de iesire 1
Curent de iesire AS-i [A] 8
Pulsatie reziduala maxima [mV] 100
Varf de curent la pornire (tensiune nominala 120 V AC / 60 Hz) [A] 3
Varf de curent la oprire (tensiune nominala 230 V AC / 50 Hz) [A] 3
Limitarea socurilor de curent da
Eficienta (tensiune nominala 120 V AC / 60 Hz) [%] 89,4
Eficienta (tensiunea nominala 230 V AC / 50 Hz) [%] 90,9
Protectie externa intrari ≤ B-10 A / ≤ C-6 A
Conductanta termica [W/K] 6 (60...70 °C)
Timpul tampon al retelei (tensiune nominala 120 V AC / 60 Hz) [ms] 44
Timpul tampon al retelei (tensiune nominala 230 V AC / 50 Hz) [ms] 42
Curent de intrare (tensiune nominala 120 V AC / 60 Hz) [A] 3,73
Curent de intrare (tensiune nominala 230 V AC / 50 Hz) [A] 2,23
Pierdere de putere (tensiune nominala 120 V AC / 60 Hz) [W] 28,9
Pierdere de putere (tensiune nominala 230 V AC / 50 Hz) [W] 24,4
Decuplarea datelor integrată da
Protectie la alimentare inversa [V] 35
Iesiri
Testat pentru scurtcircuit da
Protectie suprasarcina da
Comportament la suprasarcină curent de iesire constant
Conectarea in paralel a iesirilor este posibila nu
Conectarea in serie a iesirilor este posibila nu
Condiţiile mediului
Temperatură de ambianţă [°C] -25...70
Nota cu privire la temperatura ambientala
observa spațiul liber pentru convectie (vezi instrucțiunile de utilizare)
Temperatura depozitare [°C] -40...85
Umiditate relativă max. admisibilă a aerului [%] 95; (IEC 60068-2-30)
Protectie IP 20
Grad de contaminare 2; (IEC 62103: impuritatile conductive nu sunt permise)
Teste / certificari
Ecranare electromagnetică
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Rezistenta la vibratii
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Rezistenţă la şoc
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
MTTF [ani] 88
Clasificare AS-i
Certificat AS-i 98501
Date mecanice
Greutate [g] 898,5
Tip montare sina; (TH35 (EN 60715))
Dimensiuni [mm] 124 x 62 x 120
Materiale Tablă oţel
Afisaj / elemente de operare
Display
tensiune AS-i LED, verde
Observaţii
Unitate de ambalare 1 buc.
Conectare electrică
Racord terminale cu surub:
diagrame si grafice

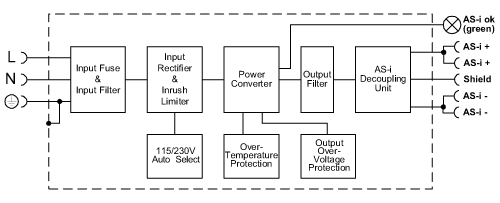

Diagramă bloc
Caracteristica de iesire

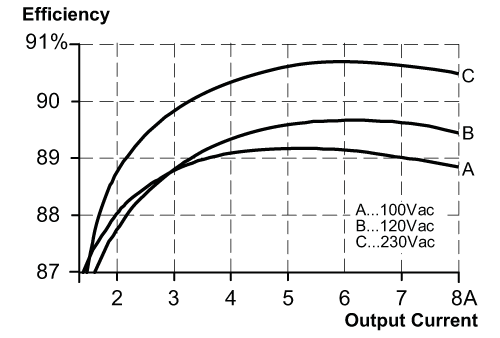

Curbă caracteristică pentru gradul de eficiență / pierdere de putere

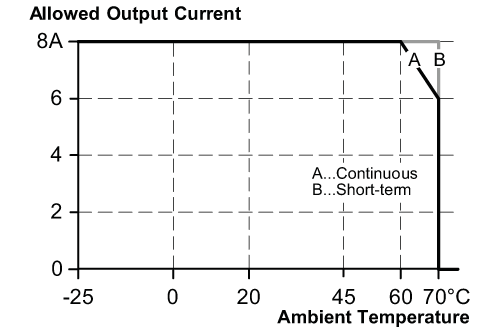

Curba caracteristica pentru reducere

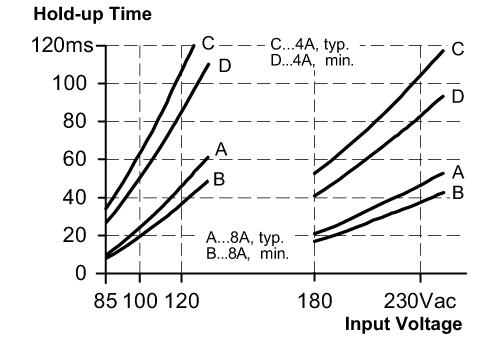

Curba caracteristica pentru timpul de stocare
