RN6057

Absolutny enkoder jednoobrotowy z pełnym wałem

RN6057

RN-4096-S24/K B

Absolutny enkoder jednoobrotowy z pełnym wałem

RN6057

RN-4096-S24/K B

Do dokładnego pomiaru położenia, prędkości oraz pomiaru kątowego i liniowego
Bezpośrednie wyjście wartości przez interfejs SSI
Niewielka i wytrzymała obudowa
Znaczna odporność na wstrząsy i drgania
Promieniowy wtyk przewodu do stosowania w ograniczonej przestrzeni

Na wszystkie zamówienia złożone w my ifm do 30.06.2024 otrzymasz dodatkowe 2% rabatu. Nie zwlekaj! Zaloguj się lub zarejestruj by zamawiać taniej! Promocja obowiązuje wyłącznie na nowe zamówienia złożone w dniach 01.03.2024 - 30.06.2024 za pośrednictwem sklepu internetowego. Promocja dotyczy wszystkich produktów, nie obejmuje kosztów transportu. Promocja łączy się z innymi rabatami ustalonymi indywidualnie z klientem. Promocja nie dotyczy firm z umowami międzynarodowymi.

Artykuł niedostępny w sprzedaży – wpis archiwalny

Cechy produktu

Rozdzielczość	4096 rozdzielczość; 4096 kroki; 12 Bit
Interfejs komunikacyjny	Interfejs danych SSI
Wykonanie wału	pełny wał
Średnica wału [mm]	10

Aplikacja

Zasada działania	absolut.
Rodzaj obrotów	Jednoobrotowy

Dane elektryczne

Napięcie zasilania [V]	4,75...30 DC
Pobór prądu [mA]	< 160

Wyjścia

Kod	kod Gray'a; (zwiększenie wartości kodu po obróceniu zgodnie z ruchem wskazówek zegara (patrząc od strony wału))
Sygnał kodowany	Wejście zegarowe; sygnały kompatybilne z TTL; takt i takt sygnał odwrócony zgodne z RS 485; wyjście danych; synchroniczny szeregowy; dane i dane sygnał odwrócony - sygnały kompatybilny z TTL; sygnały inkrementalne; 2 sinusoidalne sygnały inkrementalne (A i B); przesunięcie fazy o 90 °; 1 Vss 512 okresów sygnału na obrót

Zakres pomiaru / nastaw

Rozdzielczość	4096 rozdzielczość; 4096 kroki; 12 Bit

Interfejsy

Interfejs komunikacyjny	Interfejs danych SSI

Warunki pracy

Temperatura otoczenia [°C]	-40...85
Maks. wilgotność względna powietrza [%]	75; (krótkotrwale: 95 %)
Ochrona	IP 64

Testy / dopuszczenia

Odporność na wstrząsy

100 g (6 ms)

Odporność na wibracje

30 g (55...2000 Hz)

Dane mechaniczne

Waga [g]

441,8

Wymiary [mm]

Ø 58 / L = 66,7

Materiał

aluminium

Maks. liczba obrotów [U/min]

12000

Maks. moment rozruchowy [Nm]

Referencyjna temperatura dla oidanego momentu [°C]

Wykonanie wału

pełny wał

Średnica wału [mm]

Materiał wału

stal (1.4104)

Max. obciążenie osiowe wału (na końcu wału) [N]

Max. obciążenie promieniowe wału (na końcu wału) [N]

Uwagi

Nie wolno używać przewodów / pinów niepodłączonych (n.c.).

Połączenie elektryczne

	Konektor: 1 x M23 (ifm 1001.11), radialny; Maks. długość przewodu: 100 m

diagramy i wykresy

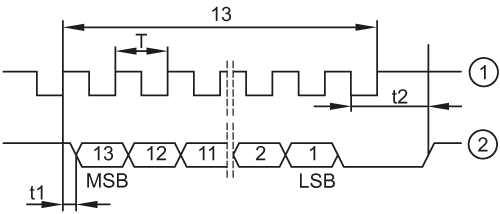

Diagram impulsów

1	zegar
2	dane
