  6. OU5029

Czujnik refleksyjny

OUP-DPKG

OU5029

{{'OPTIONAL_INFO' | productAvailability | error}}

Szanowny Kliencie!
Niestety ta karta informacyjna nie jest dostępna w wybranym języku. W razie dodatkowych pytań prosimy o kontakt na adres e-mailowy: info.pl@ifm.com.

Z pozdrowieniami
Zespół ifm

  • Niewielka obudowa do użytku w ograniczonej przestrzeni
  • Intuicyjne ustawianie czułości potencjometrem
  • Wyraźnie widoczne wskazanie stanu przełączenia
  • Szeroki zakres napięcia roboczego
  • Z filtrem polaryzacyjnym
  • ccc
  • ce
  • eac
  • cul
Do pobrania
Technische Details
Aplikacja
Zasada działania Czujnik refleksyjny
Dane elektryczne
Napięcie zasilania [V] 10...55 DC
Pobór prądu [mA] 30; ((24 V))
Klasa ochrony II
Zabezpieczenie przed odwrotną polaryzacją tak
Rodzaj światła światło czerwone
Długość fali [nm] 660
Wyjścia
Wykonanie elektryczne PNP
Funkcja wyjścia tryb ciemno-włącz
Maks. spadek napięcia wyjścia przełączającego DC [V] 2,5
Prąd obciążenia wyjścia przełączającego DC [mA] 250
Częstotliwość przełączania DC [Hz] 160
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Zasięg w odniesieniu do odbłyśnika pryzmatycznego [m] 0,15...1,5; (Odbłyśnik Ø 80 E20005)
Regulowany zasięg tak
Maks. średnica plamki światła [mm] 475
Rozmiary plamki światlnej odnoszą się do dla maksymalnego zasięgu
Filtr polaryzacyjny: dostępny tak
Warunki pracy
Temperatura otoczenia [°C] -25...60
Ochrona IP 67
Testy / dopuszczenia
EMC
EN 60947-5-2
EN 55011 klasa B
MTTF [lata] 687
Dane mechaniczne
Waga [g] 150
Obudowa prostopadłościan
Wymiary [mm] 28 x 16 x 51
Materiał PPO modyfikowany
Materiał soczewki
szkło
Umiejscowienie soczewki soczewki z boku
Wyświetlacze / elementy robocze
Wyświetlacz
Stan wyjścia 1 x LED, kolor żółty
Akcesoria
Akcesoria (w komplecie)
Wspornik kątowy: 1 x, E20211
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Podłączenie Przewód: 2 m, PVC; 3 x 0,34 mm²
diagramy i wykresy

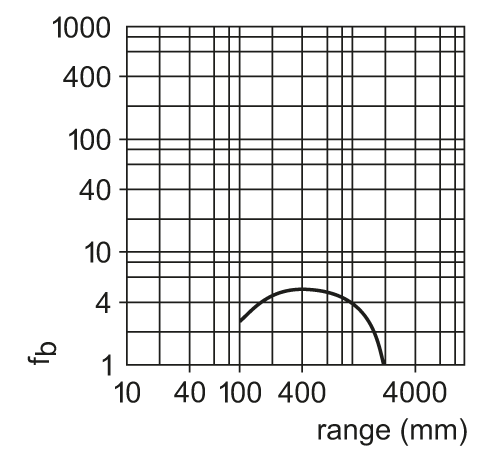

wykres wzmocnienia
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Rezerwujemy prawo do zmian technicznych bez wcześniejszego powiadomienia. — PL-PL — OU5029-00 — 06.03.2003 —
