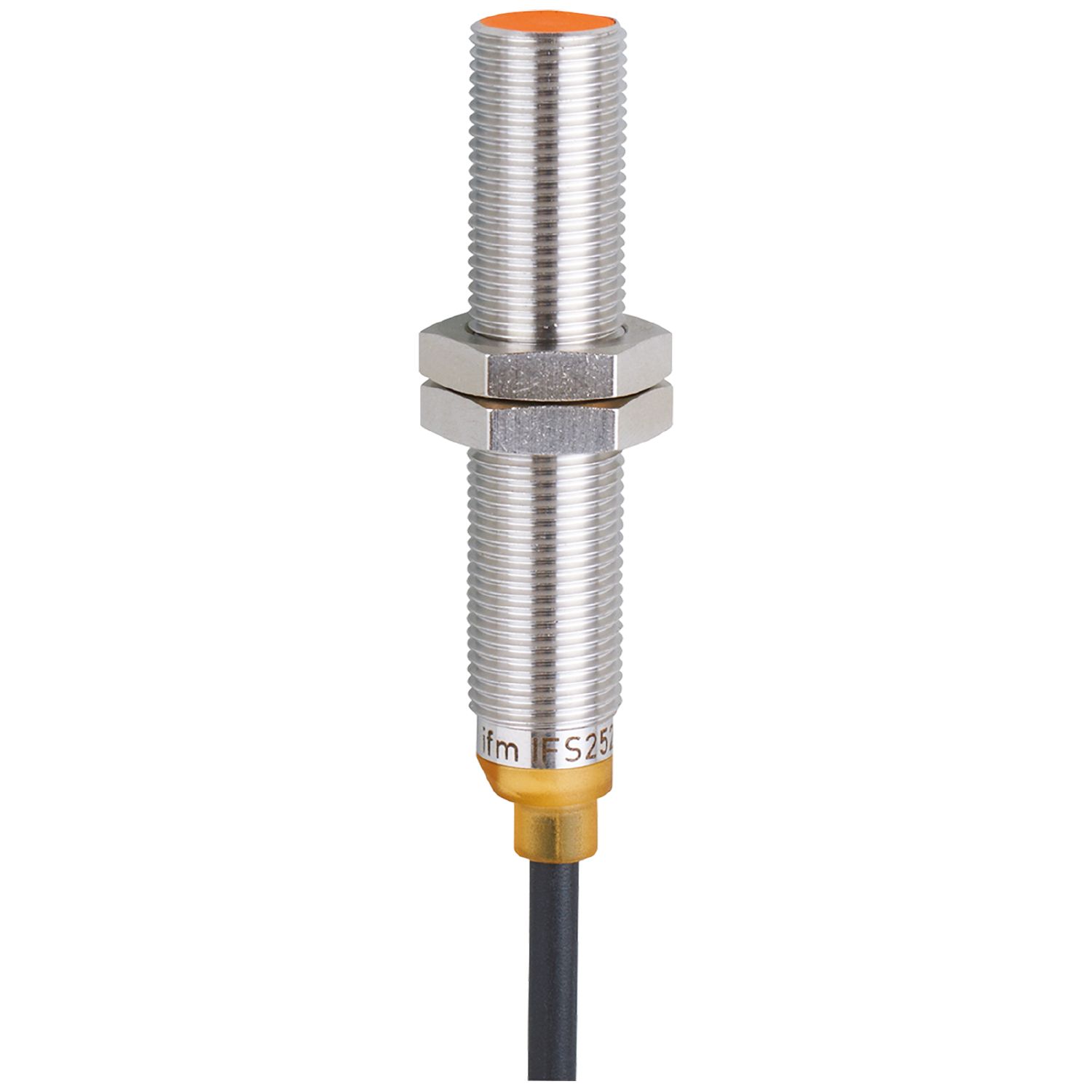

Inductieve sensor

IFK3004BAPKG/2M/PUR

IFS280

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • ce
  • eac
  • cul
Download
Technische Details
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] < 10
Beschermklasse III
Ompoolbeveiligd ja
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie verbreekcontact
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 100
Schakelfrequentie DC [Hz] 700
Kortsluitbeveiliging ja
Beschermd tegen overbelasting ja
Bereik
Schakelafstand [mm] 4
Reële schakelafstand (Sr) [mm] 4 ± 10 %
Werkafstand [mm] 0...3,24
Verhoogde schakelafstand ja
Nauwkeurigheid / afwijkingen
Correctiefactor staal: 1 / roestvast staal: 0,7 / messing: 0,5 / aluminium: 0,4 / koper: 0,3
Hysterese [% van Sr] 3...15
Schakelpuntdrift [% van Sr] -10...10
Omgevingsvariabelen
Omgevingstemperatuur [°C] -40...85
Beschermklasse IP 65; IP 66; IP 67; IP 68; IP 69K
Toelatingen / testen
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bewerkt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF kabelgerelateerd 10 V
EN 55011 klasse B
Trillingsbestendigheid
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 frequentiecycli, 1 octaaf/minuut, in 3 assen
Schokbestendigheid
EN 60068-2-27 Ea 100 g 11 ms halve sinus; 3 schokken in iedere richting van de 3 ascoördinaten
Duurschokbestendigheid
EN 60068-2-29 Eb 40 g 6 ms; 4000 schokken in ieder rechting van de 3 as coördiaten
Snelle temperatuurwissel
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cycli
Zoutnevelsproeitest
EN 60068-2-52 Kb zwaarte niveau 5 (4 cycli)
MTTF [jaren] 829
UL-goedkeuring
Ta -25...75 °C
Enclosure type Type 1
voedingsspanning Limited Voltage/Current
UL Certificeringsnummer A002
File nummer UL E174191
Mechanische eigenschappen
Gewicht [g] 77,3
Behuizing cilindrisch schroefdraad
Inbouwwijze bondig inbouwbaar
Afmetingen [mm] M12 x 1 / L = 60
Schroefdraadtype M12 x 1
Materialen messing wit-brons gecoat; actief vlak: PBT oranje; LED-venster: PEI; bevestigingsmoeren: messing wit-brons gecoat
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Kabel: 2 m, PUR, Ø 4 mm; Brandgedrag volgens ECE R118 Rev.2; 3 x 0,34 mm²
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — IFS280-01 — 13.12.2016 —
