Detector de caudal ultrasónico

SU9021

SUR54XXBFRKG/US

Detector de caudal ultrasónico

SU9021

SUR54XXBFRKG/US

Medición precisa de caudales de agua ultrapura y agua de uso general
El tubo de medición, robusto, sin componentes y fabricado en acero inoxidable, ofrece una gran resistencia a los fluidos y una estanqueidad permanente
El proceso de medición en línea de alta precisión elimina las influencias debidas a la variación del grosor de las paredes y de los materiales de los tubos
El LED de estado de funcionamiento indica el estado del sensor y permite disponer de información sobre la calidad del proceso

El Precio no incluyen Iva.

Características del producto

Conexión de proceso	G 1 1/4 DN32 rosca exterior

Campo de aplicación

Sistema

Contactos dorados

Fluidos

agua ultrapura; agua; fluidos acuosos

Nota sobre los fluidos

fluidos acuosos: para los fluidos con >10 % de aditivos solo está disponible la repetibilidad

Temperatura del fluido

-20...100 °C

-4...212 °F

Presión de rotura mín.

150 bar

15 MPa

Resistencia a la presión

100 bar

10 Mpa

Resistencia al vacío [mbar]

-1000

Datos eléctricos

Tensión de alimentación [V]	18...32 DC; (según SELV/PELV)
Consumo de corriente [mA]	< 75
Clase de protección	III
Protección contra inversiones de polaridad	sí
Retardo a la disponibilidad [s]	5
Principio de medición	ultrasonidos

Entradas

Entradas	reseteo del contador

Salidas

Número total de salidas	2
Señal de salida	señal de conmutación; señal de impulsos; señal analógica; IO-Link; señal de frecuencia; señal de diagnóstico; señal de conmutación del totalizador
Alimentación	PNP/NPN
Función de salida	normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V]	2
Corriente máxima permanente de la salida de conmutación DC [mA]	100
Frecuencia de conmutación DC [Hz]	0...10000
Salida analógica de corriente [mA]	4...20
Carga máx. [Ω]	500
Salida de impulsos	Caudalómetro
Protección contra cortocircuitos	sí
Tipo de protección contra cortocircuitos	pulsada
Resistente a sobrecargas	sí

Rango de configuración / medición

Rango de medición

1...275 l/min

0,06...16,5 m³/h

16...4359 gph

0,26...72,64 gpm

Rango de visualización

-330...330 l/min

-19,8...19,8 m³/h

-5231...5231 gph

-87,18...87,18 gpm

Resolución

0,1 l/min

0,001 m³/h

1 gph

0,01 gpm

Punto de conmutación SP

2,5...275 l/min

0,151...16,5 m³/h

40...4359 gph

0,66...72,65 gpm

Punto de desconmutación rP

1,1...273,6 l/min

0,065...16,414 m³/h

17...4336 gph

0,29...72,27 gpm

Punto inicial analógico ASP

-275...220 l/min

-16,5...13,2 m³/h

-4359...3487 gph

-72,65...58,12 gpm

Punto final analógico AEP

-220...275 l/min

-13,2...16,5 m³/h

-3487...4359 gph

-58,12...72,65 gpm

Supresión de caudal bajo LFC

1...13,8 l/min

0,06...0,825 m³/h

16...218 gph

0,26...3,63 gpm

Punto final de frecuencia FEP

55,2...275 l/min

3,31...16,5 m³/h

874...4359 gph

14,75...72,65 gpm

Frecuencia en el punto final FRP [Hz]

1...10000

Supervisión de cantidades de caudal

Longitud de pulso [s]	0,002...2
Valor de impulso	0,02...99990000 l; 0,026...26414563,515 gal

Supervisión de temperatura

Rango de medición

-20...100 °C

-4...212 °F

Rango de visualización

-44...124 °C

-47,2...255,2 °F

Resolución

0,1 °C

0,1 °F

Punto de conmutación SP

-19,6...100 °C

-3,2...212 °F

Punto de desconmutación rP

-20...99,6 °C

-4...211,2 °F

Punto inicial analógico

-20...76 °C

-4...168,8 °F

Punto final analógico

4...100 °C

39,2...212 °F

Punto inicial de frecuencia FSP

-20...76 °C

4...168,8 °F

Punto final de frecuencia FEP

4...100 °C

39,2...212 °F

Frecuencia en el punto final FRP [Hz]

1...10000

Precisión / diferencias

Supervisión de caudal

Precisión en el rango de medición	± (1,0 % MW + 0,5 % MEW)
Repetibilidad	± 0,2 % MEW

Supervisión de temperatura

Exactitud [K]	± 2,5 (Q > 5 % MEW)
Coeficiente de temperatura [% del margen por cada 10 K]	0,2

Tiempos de reacción

Supervisión de caudal

Tiempo de respuesta [s]	< 0,25; (dAP = 0, T09)
Atenuación del valor del proceso dAP [s]	0...5

Supervisión de temperatura

Tiempo de respuesta dinámico T05 / T09 [s]	5,7 / 86

Software / programación

Funciones de diagnóstico	detección del sentido de caudal; calidad de la señal

Interfaces

Interfaz de comunicación

IO-Link

Tipo de transmisión

COM2 (38,4 kBaud)

Revisión IO-Link

1.1.3

Norma SDCI

IEC 61131-9: 2013-07

Perfiles

Identification and Diagnosis (0x4000)

Tipo de puerto maestro requerido

Datos del proceso analógicos

Datos del proceso binarios

Tiempo mínimo del ciclo de proceso [ms]

9,6

Datos del proceso IO-Link (cíclico)

Función	Longitud de bits
totalizador	32
Supervisión de caudal	32
Supervisión de temperatura	32
estado	4
Salida 1	1
Salida 2	1

DeviceIDs compatibles

Modo de funcionamiento	DeviceID
fallo	1463

Condiciones ambientales

Temperatura ambiente [°C]	-20...60
Temperatura de almacenamiento [°C]	-25...80
Grado de protección	IP 67

Homologaciones / pruebas

CEM

DIN 61326-1:2021

Resistencia a choques

DIN IEC 68-2-27

20 g (11ms)

Resistencia a las vibraciones

DIN IEC 68-2-6

5 g (10...2000Hz)

MTTF [años]

160

Directiva sobre equipos a presión

aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud

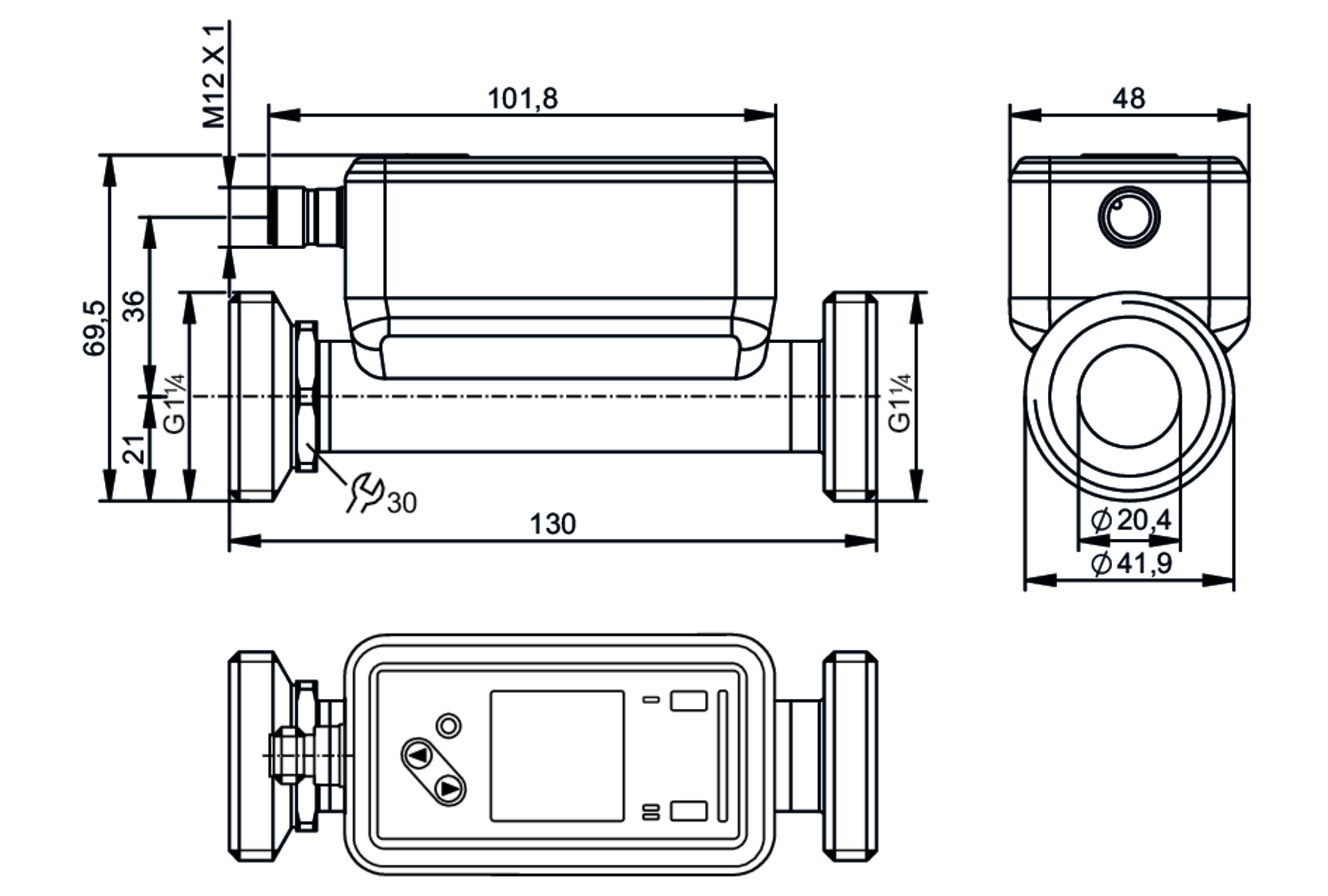

Datos mecánicos

Peso [g]	620,4
Tipo de montaje	Tramo de entrada 5xDN; Tramo de salida 1xDN
Materiales	Carcasa: inox (1.4404 / 316L); Display: PFA; Junta de estanqueidad Display: FKM; Conector: POKAN
Materiales en contacto con el fluido	Tramo de medición: inox (1.4404 / 316L); Junta de estanqueidad de la conexión del proceso: Centellen Junta plana
Conexión de proceso	G 1 1/4 DN32 rosca exterior
Acabado Ra/Rz de las superficies en contacto con el fluido	1,25 µm

Indicaciones / elementos de mando

Indicador

	pantalla a color 1,44", 128 x 128 píxeles
Función conmutación	2 x LED, amarillo
diagnóstico	1 x LED, tricolor

Accesorios

Componentes incluidos

Junta plana 2, Centellen

hoja de instrucciones

Notas

MW = Valor de medición

MEW = valor final del rango de medición

las señales de impulsos y del totalizador solo están disponibles para una de las dos salidas

las especificaciones de precisión se respetan en todo el ámbito de aplicación

Cantidad por pack

1 unid.

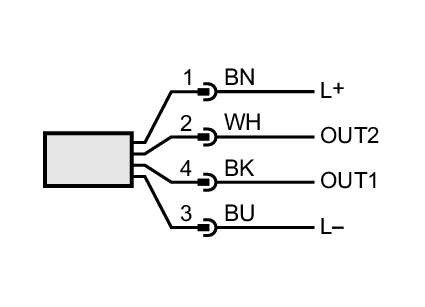

Conexión eléctrica

Conexión	Conector: 1 x M12; codificación: A; Contactos: dorado

Diagramas y curvas

Nota sobre la pérdida de presión

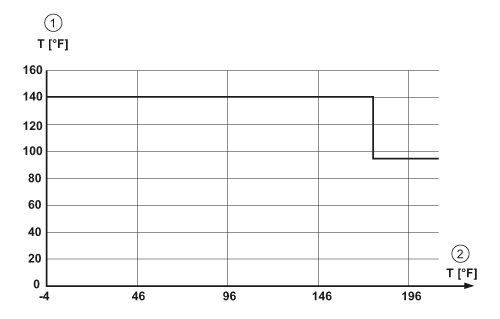

reducción temperatura ambiente

1	Temperatura ambiente
2	Temperatura del fluido

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — SU9021-00 — 14.04.2023 —
