| Características del producto |
| Conexión de proceso |
G 2 DN50 rosca exterior |
| Campo de aplicación |
| Sistema |
Contactos dorados |
| Fluidos |
agua ultrapura; agua; fluidos acuosos |
| Nota sobre los fluidos |
| fluidos acuosos: para los fluidos con >10 % de aditivos solo está disponible la repetibilidad |
|
| Temperatura del fluido [°C] |
-20...100 |
| Presión de rotura mín. |
|
| Resistencia a la presión |
|
| Resistencia al vacío [mbar] |
-1000 |
| Datos eléctricos |
| Tensión de alimentación [V] |
18...32 DC; (según SELV/PELV) |
| Consumo de corriente [mA] |
< 75 |
| Clase de protección |
III |
| Protección contra inversiones de polaridad |
sí |
| Retardo a la disponibilidad [s] |
5 |
| Principio de medición |
ultrasonidos |
| Entradas |
| Entradas |
reseteo del contador |
| Salidas |
| Señal de salida |
señal de conmutación; señal de impulsos; señal analógica; IO-Link; señal de frecuencia; señal de diagnóstico; señal de conmutación del totalizador |
| Alimentación |
PNP/NPN |
| Función de salida |
normalmente abierto / normalmente cerrado; (parametrizable) |
| Caída de tensión máx. de la salida de conmutación DC [V] |
2 |
| Corriente máxima permanente de la salida de conmutación DC [mA] |
100 |
| Frecuencia de conmutación DC [Hz] |
0...10000 |
| Salida analógica de corriente [mA] |
4...20 |
| Carga máx. [Ω] |
500 |
| Salida de impulsos |
Caudalómetro |
| Protección contra cortocircuitos |
sí |
| Tipo de protección contra cortocircuitos |
pulsada |
| Resistente a sobrecargas |
sí |
| Rango de configuración / medición |
| Rango de medición |
| 5...1000 l/min |
300...60000 l/h |
0,058...11,666 m/s |
0,3...60 m³/h |
|
| Rango de visualización |
| -1200...1200 l/min |
-72000...72000 l/h |
-13,999...13,999 m/s |
-72...72 m³/h |
|
| Resolución |
| 0,1 l/min |
1 l/h |
0,001 m/s |
0,002 m³/h |
|
| Punto de conmutación SP |
| 10,5...1000 l/min |
630...60000 l/h |
0,122...11,666 m/s |
0,63...60 m³/h |
|
| Punto de desconmutación rP |
| 5,3...994,8 l/min |
318...59688 l/h |
0,062...11,605 m/s |
0,318...59,688 m³/h |
|
| Punto inicial analógico ASP |
| -1000...800 l/min |
-60000...48000 l/h |
-11,666...9,333 m/s |
-60...48 m³/h |
|
| Punto final analógico AEP |
| -800...1000 l/min |
-48000...60000 l/h |
-9,333...11,666 m/s |
-48...60 m³/h |
|
| Supresión de caudal bajo LFC |
| 5...50 l/min |
300...3000 l/h |
0,058...0,583 m/s |
0,3...3 m³/h |
|
| Punto final de frecuencia FEP |
| 200,6...1000 l/min |
12037...60000 l/h |
2,34...11,666 m/s |
12,037...60 m³/h |
|
| Frecuencia en el punto final FRP [Hz] |
1...10000 |
| Supervisión de cantidades de caudal |
| Longitud de pulso [s] |
0,002...2 |
| Valor de impulso |
0,1...99990000 I |
| Supervisión de temperatura |
| Rango de medición [°C] |
-20...100 |
| Rango de visualización [°C] |
-44...124 |
| Resolución [°C] |
0,1 |
| Punto de conmutación SP [°C] |
-19,6...100 |
| Punto de desconmutación rP [°C] |
-20...99,6 |
| Punto inicial analógico [°C] |
-20...76 |
| Punto final analógico [°C] |
4...100 |
| Punto inicial de frecuencia FSP [°C] |
-20...76 |
| Punto final de frecuencia FEP [°C] |
4...100 |
| Frecuencia en el punto final FRP [Hz] |
1...10000 |
| Precisión / diferencias |
| Supervisión de caudal |
| Precisión en el rango de medición |
± (1,0 % MW + 0,5 % MEW) |
| Repetibilidad |
± 0,2 % MEW |
| Supervisión de temperatura |
| Exactitud [K] |
± 2,5 (Q > 5 % MEW) |
| Coeficiente de temperatura [% del margen por cada 10 K] |
0,2 |
| Tiempos de reacción |
| Supervisión de caudal |
| Tiempo de respuesta [s] |
< 0,25; (dAP = 0, T09) |
| Atenuación del valor del proceso dAP [s] |
0...5 |
| Supervisión de temperatura |
| Tiempo de respuesta dinámico T05 / T09 [s] |
5,7 / 86 |
| Software / programación |
| Funciones de diagnóstico |
detección del sentido de caudal; calidad de la señal |
| Interfaces |
| Interfaz de comunicación |
IO-Link |
| Tipo de transmisión |
COM2 (38,4 kBaud) |
| Revisión IO-Link |
1.1.3 |
| Norma SDCI |
IEC 61131-9: 2013-07 |
| Perfiles |
Identification and Diagnosis (0x4000) |
| Tipo de puerto maestro requerido |
A |
| Datos del proceso analógicos |
3 |
| Datos del proceso binarios |
2 |
| Tiempo mínimo del ciclo de proceso [ms] |
9,6 |
| Datos del proceso IO-Link (cíclico) |
| Función |
Longitud de bits |
| totalizador |
32 |
| Supervisión de caudal |
32 |
| Supervisión de temperatura |
32 |
| estado |
4 |
| Salida 1 |
1 |
| Salida 2 |
1 |
|
| DeviceIDs compatibles |
| Modo de funcionamiento |
DeviceID |
| fallo |
1461 |
|
| Condiciones ambientales |
| Temperatura ambiente [°C] |
-20...60 |
| Temperatura de almacenamiento [°C] |
-25...80 |
| Grado de protección |
IP 67 |
| Homologaciones / pruebas |
| Directiva sobre equipos a presión |
aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud |
| Datos mecánicos |
| Peso [g] |
1180 |
| Tipo de montaje |
Tramo de entrada 5xDN; Tramo de salida 1xDN |
| Materiales |
Carcasa: inox (1.4404 / 316L); Display: PFA; Junta de estanqueidad Display: FKM; Conector: POKAN |
| Materiales en contacto con el fluido |
Tramo de medición: inox (1.4404 / 316L); Junta de estanqueidad de la conexión del proceso: Centellen Junta plana |
| Conexión de proceso |
G 2 DN50 rosca exterior |
| Acabado Ra/Rz de las superficies en contacto con el fluido |
1,25 |
| Indicaciones / elementos de mando |
| Indicador |
|
pantalla a color 1,44", 128 x 128 píxeles |
| Función conmutación |
2 x LED, amarillo |
| diagnóstico |
1 x LED, tricolor |
|
| Accesorios |
| Componentes incluidos |
| Junta plana 2, Centellen |
| hoja de instrucciones |
|
| Notas |
| Notas |
| MW = Valor de medición |
| MEW = valor final del rango de medición |
| las señales de impulsos y del totalizador solo están disponibles para una de las dos salidas |
| las especificaciones de precisión se respetan en todo el ámbito de aplicación |
|
| Cantidad por pack |
1 unid. |
| Conexión eléctrica |
| Conexión |
Conector: 1 x M12; codificación: A; Contactos: dorado |

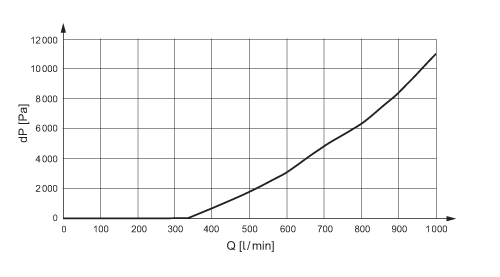

| Diagramas y curvas |
| Nota sobre la pérdida de presión |
|
| reducción temperatura ambiente |
|
1
|
Temperatura ambiente |
|
2
|
Temperatura del fluido |
|
