RP6413

Encóder incremental con eje hueco

RP6413

RP-3600-I24/N15

Encóder incremental con eje hueco

RP6413

RP-3600-I24/N15

Secuencia de impulsos definida para la detección fiable del número de revoluciones
Para determinar posiciones y medir recorridos con precisión
Montaje sencillo directamente sobre el eje del accionamiento
Conexión de cable radial para aplicaciones con un reducido espacio de instalación
Muy resistente a choques y vibraciones

El Precio no incluyen Iva.

Este artículo ya no está disponible - ficha de archivo

Características del producto

Resolución	3600 impulsos
Versión del eje	eje hueco continuo
Diámetro del eje [mm]	50

Datos eléctricos

Tensión de alimentación [V]	10...30 DC
Consumo de corriente [mA]	< 150

Salidas

Alimentación	HTL
Corriente máx. de carga por salida [mA]	50
Frecuencia de conmutación [kHz]	300
Protección contra cortocircuitos	sí
Tipo de protección contra cortocircuitos	< 60 s
Desfase canal A y B [°]	90

Rango de configuración / medición

Resolución	3600 impulsos

Condiciones ambientales

Temperatura ambiente [°C]

-30...65

Nota sobre la temperatura ambiente

Temperatura mayor a demanda

ver instrucciones de instalación

Humedad relativa del aire máx. [%]

75; (brevemente: 95 %; Condensación no permitida)

Grado de protección

IP 64

Homologaciones / pruebas

Resistencia a choques

100 g (6 ms)

Resistencia a las vibraciones

10 g (55...2000 Hz)

Datos mecánicos

Peso [g]

947,6

Dimensiones [mm]

Ø 87 / L = 55

Materiales

aluminio

Velocidad de rotación máx. mecánica [U/min]

4000

Par de apriete inicial máx. [Nm]

Temperatura de referencia par de apriete [°C]

Versión del eje

eje hueco continuo

Diámetro del eje [mm]

Tolerancia del eje

Material del eje

1.4104 (acero)

Desplazamiento axial máx. del eje [mm]

1,5; (Solo para la compensación de tolerancias de montaje y dilatación térmica.; No están permitidos los movimientos dinámicos.)

Conexión eléctrica

	Cable: 1 m, PUR; radial

Diagramas y curvas

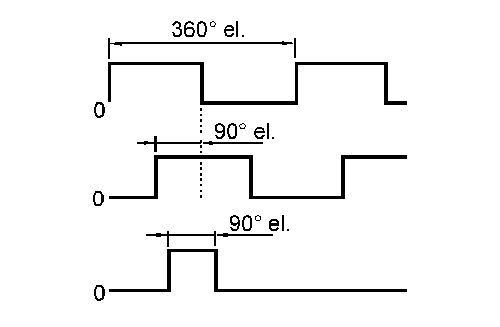

Diagrama de impulsos

	Salida A
	Salida B
	índice 0

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — RP6413-03 — 01.09.2010 —
