Características del producto
Número de entradas y salidas |
Número de salidas digitales: 1; Número de salidas analógicas: 1 |
Rango de medición |
-1...10 bar |
-15...145 psi |
-30...296 inHg |
-100...1000 kPa |
|
Conexión de proceso |
conexión de rosca G 1/8 Roscado interno Roscado interno:M5 |
Campo de aplicación
Sistema |
Contactos dorados |
Aplicación |
para aplicaciones industriales |
Utilización con limitaciones para |
otros fluidos previa solicitud |
Temperatura del fluido [°C] |
0...60 |
Presión de rotura mín. |
30 bar |
435 psi |
886 inHg |
3000 kPa |
|
Nota sobre la presión de rotura mín. |
sobrepresión máx. en la segunda conexión de presión: 12 bar / 1200 kPa / 174 PSI / 354,4 inHg / 1,2 MPa |
|
Resistencia a la presión |
20 bar |
290 psi |
591 inHg |
2000 kPa |
|
Resistencia al vacío [mbar] |
-1000 |
Tipo de presión |
presión relativa; Presión diferencial; vacío |
Datos eléctricos
Tensión de alimentación [V] |
18...32 DC; (según SELV/PELV) |
Consumo de corriente [mA] |
< 50 |
Resistencia de aislamiento mín. [MΩ] |
100; (500 V DC) |
Clase de protección |
III |
Protección contra inversiones de polaridad |
sí |
Protección contra sobretensión |
sí; (< 40 V) |
Retardo a la disponibilidad [s] |
0,5 |
Perro guardián integrado |
sí |
Entradas/salidas
Número de entradas y salidas |
Número de salidas digitales: 1; Número de salidas analógicas: 1 |
Salidas
Número total de salidas |
2 |
Señal de salida |
señal de conmutación; señal analógica; IO-Link; (configurable) |
Alimentación |
PNP |
Número de salidas digitales |
1 |
Función de salida |
normalmente abierto / normalmente cerrado; (parametrizable) |
Caída de tensión máx. de la salida de conmutación DC [V] |
2 |
Corriente máxima permanente de la salida de conmutación DC [mA] |
100 |
Frecuencia de conmutación DC [Hz] |
< 100 |
Número de salidas analógicas |
1 |
Salida analógica de corriente [mA] |
4...20 |
Carga máx. [Ω] |
500 |
Protección contra cortocircuitos |
sí |
Tipo de protección contra cortocircuitos |
pulsada |
Rango de configuración / medición
Rango de medición |
-1...10 bar |
-15...145 psi |
-30...296 inHg |
-100...1000 kPa |
|
Punto de conmutación SP |
-0,9...10 bar |
-13...145 psi |
-26...296 inHg |
-90...1000 kPa |
|
Punto de desconmutación rP |
-0,95...9,95 bar |
-14...144 psi |
-28...294 inHg |
-95...995 kPa |
|
En intervalos de |
0,05 bar |
1 psi |
2 inHg |
5 kPa |
|
Precisión / diferencias
Exactitud del punto de conmutación [% del margen] |
< ± 0,5 |
Repetibilidad [% del margen] |
< ± 0,1; (en caso de variaciones de temperatura < 10 K) |
Exactitud señal analógica [% del margen] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (configuración del valor mínimo); LS = Configuración de punto límite) |
Desvío de la histéresis [% del margen] |
< ± 0,25 |
Estabilidad a largo plazo [% del margen] |
< ± 0,05; (cada 6 meses) |
Coeficiente de temperatura punto cero [% del margen por cada 10 K] |
0,2; (0...60 °C) |
Coeficiente de temperatura margen [% del margen por cada 10 K] |
0,2; (0...60 °C) |
Tiempos de reacción
Tiempo de respuesta [ms] |
< 6 |
Temporización ajustable dS, dr [s] |
0; 0,002...5 |
Tiempo de respuesta de la salida analógica frente a una variación brusca [ms] |
6 |
Software / programación
Opciones de parametrización |
histéresis / ventana; normalmente abierto / normalmente cerrado; Salida analógica; IO-Link; lógica de conmutación; retardo de activación/desactivación; Atenuación; Unidad de indicación |
Interfaces
Interfaz de comunicación |
IO-Link |
Tipo de transmisión |
COM2 (38,4 kBaud) |
Revisión IO-Link |
1.1 |
Norma SDCI |
IEC 61131-9 FDIS |
Perfiles |
Smart Sensor: Process Data Variable; Device Identification |
Modo SIO |
sí |
Tipo de puerto maestro requerido |
A |
Datos del proceso analógicos |
1 |
Datos del proceso binarios |
2 |
Tiempo mínimo del ciclo de proceso [ms] |
2,3 |
DeviceIDs compatibles |
Modo de funcionamiento |
DeviceID |
default |
367 |
|
Condiciones ambientales
Temperatura ambiente [°C] |
0...70 |
Temperatura de almacenamiento [°C] |
-25...85 |
Grado de protección |
IP 65 |
Homologaciones / pruebas
CEM |
DIN EN 61000-6-2 |
|
DIN EN 61000-6-3 |
|
|
Resistencia a choques |
DIN EN 60068-2-27 |
50 g (11 ms) |
|
Resistencia a las vibraciones |
DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
MTTF [años] |
437 |
Directiva sobre equipos a presión |
Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud |
Datos mecánicos
Peso [g] |
87 |
Carcasa |
rectangular |
Dimensiones [mm] |
42 x 30 x 32 |
Materiales |
PBT; FKM; poliéster |
Materiales en contacto con el fluido |
latón; FKM; silicio (revestimiento); PBT |
Ciclos de presión mín. |
50 millones |
Conexión de proceso |
conexión de rosca G 1/8 Roscado interno Roscado interno:M5 |
Indicaciones / elementos de mando
Indicador |
Unidad de indicación |
4 x LED, verde |
Estado de conmutación |
1 x LED, amarillo |
Indicación de funcionamiento |
pantalla alfanumérica, 4 dígitos |
Valores de medición |
pantalla alfanumérica, 4 dígitos |
|
Unidad de indicación |
bar; kPa; psi; inHg |
Notas
Cantidad por pack |
1 unid. |

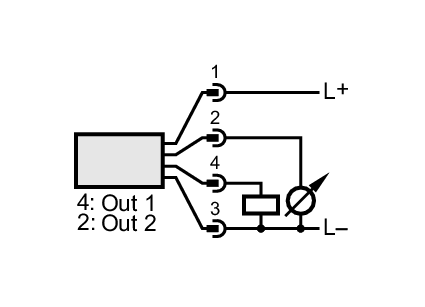

Conexión eléctrica
Conexión |
Conector: 1 x M8; codificación: A; Contactos: dorado |
