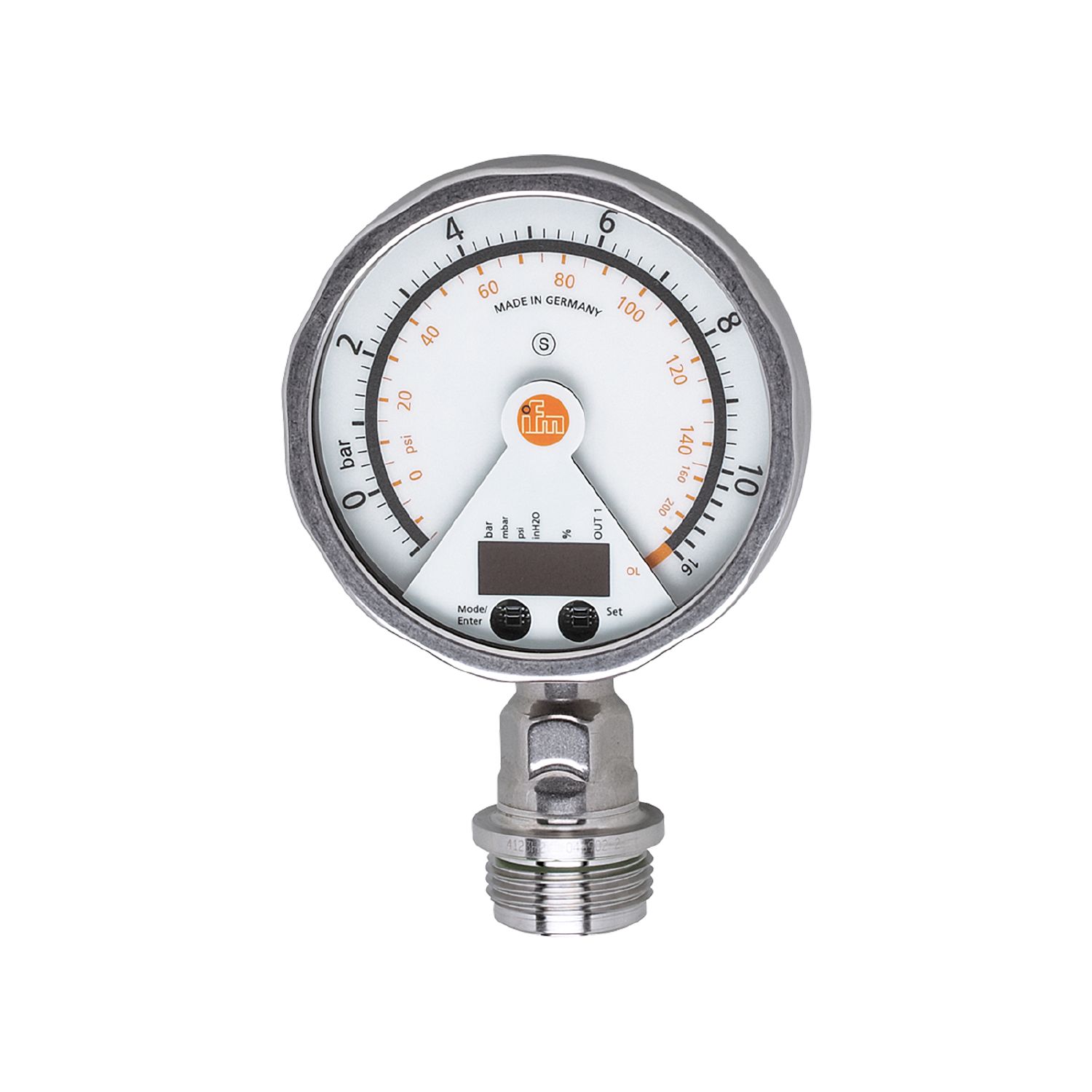

Sensor de presión con membrana aflorante y pantalla analógica

PG2794

PG-010-REA01-MFRKG/US/ /P

Sensor de presión con membrana aflorante y pantalla analógica

PG2794

PG-010-REA01-MFRKG/US/ /P

  • Indicador analógico, presostato y transmisor de presión en un equipo
  • Lectura muy fácil también desde una gran distancia
  • Pantalla giratoria con barra de LED para indicar los puntos de conmutación
  • Robusta carcasa de acero inoxidable apta para aplicaciones asépticas que cumple los requisitos de la industria alimentaria y de bebidas
  • Conexión de proceso rasante para el uso en procesos CIP y SIP
El Precio no incluyen Iva.
Al seleccionar un artículo alternativo tenga en cuenta que los datos técnicos pueden variar.
  • acs
  • fcm
  • ce
  • fda
  • ukca
  • tuev_s
  • ehedg
  • reg31
  • cul
  • ec19352004
  • 3a
  • crn
Características del producto
Número de entradas y salidas Número de salidas digitales: 1; Número de salidas analógicas: 1
Rango de medición
-1...10 bar -14,5...145 psi
Conexión de proceso conexión de rosca G 1 rosca exterior Aseptoflex Vario
Campo de aplicación
Sistema Contactos dorados
Aplicación montaje enrasado para la industria alimentaria y de bebidas
Fluidos Fluidos viscosos o pulverulentos; fluidos líquidos y gaseosos
Temperatura del fluido [°C] -25...125; (145 max. 1h)
Presión de rotura mín.
150 bar 2175 psi
Resistencia a la presión
50 bar 725 psi
Tipo de presión presión relativa; vacío
Para una perfecta estanqueidad
PTMA en aplicaciones según el NRC [bar] 50
Datos eléctricos
Tensión de alimentación [V] 18...32 DC
Consumo de corriente [mA] < 70; (24 V)
Resistencia de aislamiento mín. [MΩ] 100; (500 V DC)
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] 6
Perro guardián integrado
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 1; Número de salidas analógicas: 1
Salidas
Número total de salidas 2
Señal de salida señal de conmutación; señal analógica; (configurable)
Alimentación PNP/NPN
Número de salidas digitales 1
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2
Corriente máxima permanente de la salida de conmutación DC [mA] 250
Frecuencia de conmutación DC [Hz] 50
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20, invertible; (escalable)
Carga máx. [Ω] (Ub - 10 V) / 20 mA
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de configuración / medición
Rango de medición
-1...10 bar -14,5...145 psi
Punto de conmutación SP
-0,98...16 bar -14,2...232 psi
Punto de desconmutación rP
-1...15,98 bar -14,5...231,8 psi
Punto inicial analógico
-1...13,5 bar -14,5...195,7 psi
Punto final analógico [bar] 1,5...16
En intervalos de
0,01 bar 0,1 psi
Precisión / diferencias
Exactitud del punto de conmutación [% del margen] < ± 0,2; (Turn down 1:1)
Repetibilidad [% del margen] < ± 0,1; (en caso de variaciones de temperatura < 10 K; Turn down 1:1)
Exactitud señal analógica [% del margen] < ± 0,2; (Turn down 1:1 , linealidad, incluida histéresis y repetibilidad , configuración del valor límite según DIN EN IEC 62828-1)
Desvío de la linealidad [% del margen] < ± 0,15; (Turn down 1:1)
Desvío de la histéresis [% del margen] < ± 0,15; (Turn down 1:1)
Estabilidad a largo plazo [% del margen] < ± 0,1; (Turn down 1:1; cada año)
Coeficiente de temperatura punto cero [% del margen por cada 10 K] < ± 0,05; (0...70 °C)
Coeficiente de temperatura margen [% del margen por cada 10 K] < ± 0,15; (0...70 °C)
Tiempos de reacción
Tiempo de respuesta [ms] < 10
Atenuación del valor del proceso dAP [s] 0,01...30
Atenuación de la salida analógica dAA [s] 0,01...30
Tiempo de respuesta de la salida analógica frente a una variación brusca [ms] 25
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Temperatura de almacenamiento [°C] -40...100
Grado de protección IP 67; IP 69K
Homologaciones / pruebas
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 HF conducido 10 V
Resistencia a choques
DIN IEC 68-2-27 50 g (11 ms)
Resistencia a las vibraciones
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [años] 100
Nota sobre la homologación
El certificado de fábrica se puede descargar en www.factory-certificate.ifm
Datos mecánicos
Peso [g] 520,1
Materiales inox (1.4404 / 316L); PA; FKM; PTFE; visor: cristal de seguridad laminado 4 mm
Materiales en contacto con el fluido céramica (99,9 % Al2 O3); 1.4435 (inox / 316L); acabado: Ra < 0,4 / Rz 4; PTFE
Ciclos de presión mín. 100 millones
Conexión de proceso conexión de rosca G 1 rosca exterior Aseptoflex Vario
Indicaciones / elementos de mando
Indicador
Unidad de indicación 2 x LED, verde
Estado de conmutación LED, amarillo
Puntos de conmutación Anillo LED, rojo
Indicación de funcionamiento pantalla alfanumérica, rojo 4 dígitos
Valores de medición Pantalla analógica, 0...350° giratoria, aguja no visible cuando el equipo no tiene corriente
Valores de medición pantalla alfanumérica, rojo 4 dígitos
Escala disponible
Margen de indicación ampliado máx.
16 bar 232 psi
Notas
Notas
Exactitud de la señal analógica en el margen de indicación ampliado: 1,5% del margen
precisión del punto de conmutación en el margen de indicación ampliado: 1,5% del margen
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; codificación: A; Contactos: dorado
