Este artículo ya no está disponible - ficha de archivo

Sistema de reflexión directa con supresión de plano posterior

OTH-CNKG

OT5202

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

Descarga
Technische Details
Campo de aplicación
Principio de funcionamiento Sistema de reflexión directa
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] 25; ((24 V))
Clase de protección II
Protección contra inversiones de polaridad
Tipo de luz luz infrarroja
Longitud de onda [nm] 950
Salidas
Alimentación NPN
Función de salida antivalente
Caída de tensión máx. de la salida de conmutación DC [V] 1,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 700
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [mm] 50...700; (papel blanco 200 x 200 mm)
Alcance ajustable
Diámetro máx. del punto luminoso [mm] 35
Dimensiones del punto luminoso aplicables para con el alcance máximo
Supresión de fondo disponible
Condiciones ambientales
Temperatura ambiente [°C] -40...60
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
EN 55011 clase B
Datos mecánicos
Carcasa rectangular
Dimensiones [mm] 75 x 17 x 33
Materiales Polycarbonat
Material de la lente
PMMA
Indicaciones / elementos de mando
Indicador
Estado de conmutación 1 x LED, amarillo
Accesorios
Accesorios incluidos
Escuadra de fijación: 1 x, E20441
destornillador
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Cable: 2 m, PVC; 4 x 0,34 mm²
Diagramas y curvas

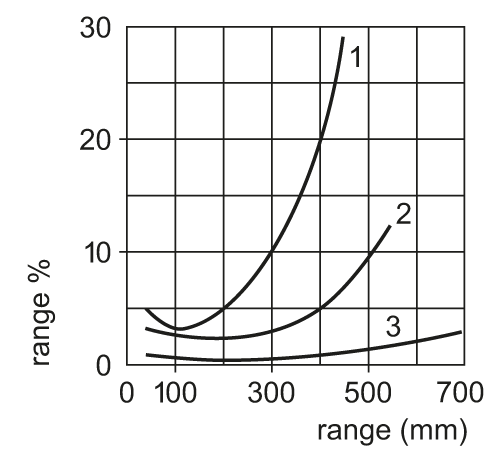

curva de precisión
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
1 = Objeto negro (6 % de remisión) , fondo (blanco 90 % de remisión)
2 = Objeto gris (18 % de remisión) , fondo (blanco 90 % de remisión)
3 = Objeto blanco (90 % de remisión) , fondo (blanco 90 % de remisión)
Nota : range % = capacidad de ajuste en % del alcance
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — OT5202-00 — 06.03.2003 —
