Sensor de distancia óptico

OGDLFNKG/IO-Link/US

OGD593

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • ce
  • eac
  • cul
Descarga
Technische Details
Campo de aplicación
Campo de aplicación [m] 0,03...0,3
Datos eléctricos
Tensión de alimentación [V] 10...30 DC; ("supply class 2" conforme a cULus)
Consumo de corriente [mA] < 75
Consumo de corriente de la tensión de referencia [V] 24
Clase de protección III
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 650
Vida útil típ. [h] 50000
Salidas
Alimentación NPN
Función de salida 2 x normalmente abierto, 2 x normalmente cerrado; (parametrizable)
Corriente máxima permanente de la salida de conmutación DC [mA] 100; (por cada salida)
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Ancho máx. del punto luminoso [mm] 1
Altura máx. del punto luminoso [mm] 1
Dimensiones del punto luminoso aplicables para con el alcance máximo
Supresión de fondo [m] 0,03...19,2
Rango de configuración / medición
Rango de medición [m] 0,025...0,3
Frecuencia de muestreo [Hz] 33
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
ID de equipo IO-Link 00 03 F4 / 1012
Perfiles Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
Modo SIO
Tipo de puerto maestro requerido A
Datos del proceso analógicos 2
Datos del proceso binarios 2
Tiempo mínimo del ciclo de proceso [ms] 6
Condiciones ambientales
Temperatura ambiente [°C] -25...50
Nota sobre la temperatura ambiente
En caso de temperaturas ambientales < -10 °C es necesaria una fase de calentamiento.
El láser está desactivado.
Temperatura de almacenamiento [°C] -30...80
Grado de protección IP 65; IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
Clase de protección láser 1
Nota sobre protección láser
Luz láser Producto láser de clase 1 IEC 60825-1 : 2007
cumple con la 21 CFR parte 1040, a excepción de las variaciones en conformidad con la Laser Notice nº 50, con fecha de junio de 2007.
MTTF [años] 181
Datos mecánicos
Peso [g] 206,5
Dimensiones [mm] 61,7 x 22,5 x 45,2
Materiales Carcasa: inox (1.4404 / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; visor frontal: vidrio
Indicaciones / elementos de mando
Indicador
Estado de conmutación 2 x LED, amarillo
1 x pantalla alfanumérica, 3 dígitos
Accesorios
Accesorios incluidos
tuerca de fijación: 2 x
Notas
Notas
Tensión de trabajo "supply class 2" conforme a cULus
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12
Diagramas y curvas

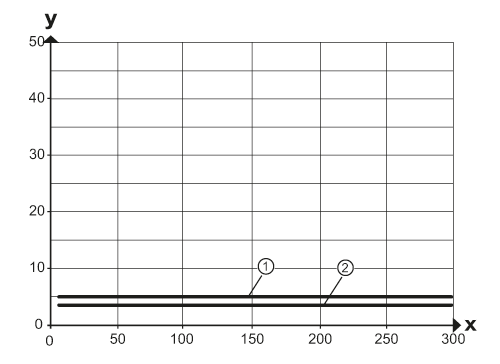

Curva de histéresis
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
1 = Fondo (negro, 6% de remisión)
2 = fondo (blanco 90 % de remisión)

a: sensor
b: Objeto
c: Fondo
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
Otros datos
Parámetro Rango de configuración Configuración de fábrica
Uni mm, inch mm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [mm] 30...300 300
nP1 [mm] 30...300 90
FP1 [mm] 30...300 110
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [mm] 30...300 30
nP2 [mm] 30...300 190
FP2 [mm] 30...300 210
dS1 [s] 0...0,1...5 0
dr1 [s] 0...0,1...5 0
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFo [s] 0...0,1...5 0,1
dIS ON / OFF ON
Repetibilidad: 6 σ
Repetibilidad de los valores de medición
Distancia blanco (90 % de remisión) Negro (6 %...90 % de remisión)
25...300 mm 2,0 mm 5,0 mm
Valores aplicables a
Luz externa sobre el objeto < 10 klx
condiciones ambientales constantes 23 °C / 960 hPa
tiempo mínimo de activación en minutos 10
